Подвесная приточно-вытяжная установка с водяным нагревателем

Подвесные приточно-вытяжные установки в изолированном корпусе с перекрестным теплоутилизатором, байпасом теплоутилизатора, 2-мя воздушными клапанами, 2-мя фильтрами F5, водяным калорифером

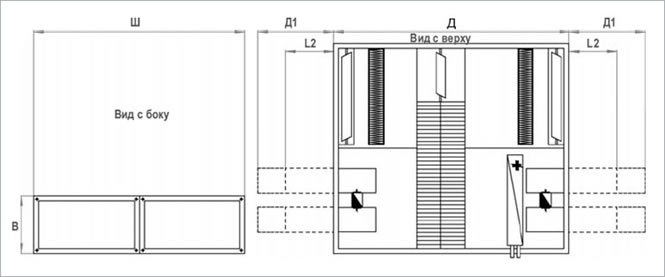

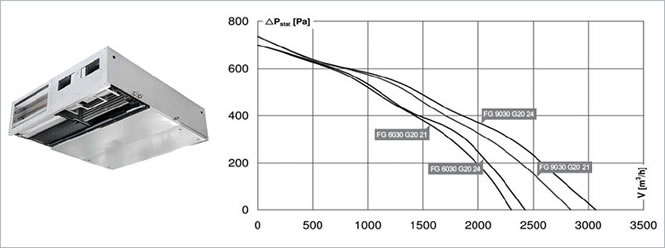

Модель	Расход воздуха, м3/час при 200 Па	Потребл.  мощность, Вт	Напряжение, В / Сила тока, А	Размеры установки, Д×Ш×В, мм	Тип утилизатора тепла	Вес установки, кг	цена, Евро
FG 6030 G20 21	2000	1000	230/9,7	1477×1327×367	PWT 2,1	205	5 255
FG 6030 G20 24	2100	1000	230/9,7	1477×1327×367	PWT 2,4	205	*
FG 9030 G20 21	2360	1290	230/13,1	1477×1927×367	PWT 2,1	285	5899
FG 9030 G20 24	2560	1440	230/13,1	1477×1927×367	PWT 2,4	285	*

Шумовые характеристики

FG 6030										FG 9030
		?	125	250	500	1k	2k	4к	8к			?	125	250	500	1к	2к	4к	8к
Вход LWA5                           Звуковая мощность [dB(A)]										Вход LWA5                           Звуковая мощность [dB(A)]
Pst [Pa]										Pst [Pa]
	200	74	57	65	67	68	67	65	60		200	76	60	67	71	68	69	67	61
	400	76	56	65	71	71	69	63	58		400	72	56	63	67	64	66	64	58
Выход LWA6    Короткий диффузор     Звуковая мощность [dB(A)]										Выход LWA6    Короткий диффузор     Звуковая мощность [dB(A)]
Pst [Pa]										Pst [Pa]
	200	87	62	70	79	81	81	78	75		200	89	63	72	80	83	84	81	77
	400	84	59	69	78	78	78	75	72		400	84	59	68	76	78	80	77	73
Выход LWA6    Звуковой диффузор    Звуковая мощность [dB(A)]										Выход LWA6    Звуковой диффузор    Звуковая мощность [dB(A)]
Pst [Pa]										Pst [Pa]
	200	73	64	68	68	61	57	61	64		200	75	65	70	69	63	60	63	69
	400	73	62	68	68	61	56	59	61		400	73	62	67	66	61	58	61	62
Снаружи корпуса LWA2                    Звуковая мощность [dB(A)]										Снаружи корпуса LWA2                    Звуковая мощность [dB(A)]
Pst [Pa]										Pst [Pa]
	200	57	52	54	45	44	42	40	36		200	57	52	54	45	44	42	40	36
	400	57	51	53	47	45	43	41	37		400	57	51	53	47	45	43	41	37

Пластинчатый теплообменник

Температура приточного воздуха, °С	Тип PWT	Размер 60/30									Размер 90/30
		Объем воздуха VL									Объем воздуха VL
		1000 m3/h			1500 m3/h			2000 m3/h			2000 m3/h			2500 m3/l			3000 m3/h
		tLA	?Tf	Q	tLA	?Tf	Q	tLA	?Tf	Q	tLA	?Tf	Q	tLA	?Tf	Q	tLA	?Tf	Q
		°C	%	kW	°C	%	kW	°C	%	kW	°C	%	kW	°C	%	kW	°C	%	kW
-20	2,1	3,3	55	7,7	1,2	50	11	-0,2	47	13	1,3	51	14	1,3	51	18	-0,2	47	20
	2,4	1,1	50	7	0	48	10	-2,2	42	12	-0,1	47	13	-0,9	45	16	-2,2	42	18
-15	2,1	5,4	55	6,8	3,5	50	9,2	2,3	47	11	3,6	50	12	3,6	50	15	2,3	47	17
	2,4	3,4	50	6,1	2,4	47	8,7	0,4	42	10	2,4	47	12	1,6	45	14	0,4	42	15
-10	2,1	7,4	54	5,8	5,2	47	7,6	4,7	46	9,8	5,8	49	11	6	50	13	4,7	46	15
	2,4	5,7	49	5,2	4,9	46	7,4	3	41	8,7	4,2	44	9,4	4,2	44	12	3	41	13
-5	2,1	9,3	53	4,7	7,5	46	6,2	7,1	45	8,1	8	48	8,6	7,6	47	10	7,1	45	12
	2,4	7,9	48	4,3	7,3	45	6,1	5,9	40	7,2	6,7	43	7,8	6,7	43	9,7	5,9	40	11

Водяной нагреватель

tW Вода	tLe Вход воздуха	Размер 60/30						Размер 90/30
		1000 m3/h		1500 m3/h		2000 m3/h		2000 m3/h		2500 m3/h		3000 m3/h
		2RR		2RR		2RR		2RR		2RR		2RR
		tla	Q	tla	Q	tla	Q	tla	Q	tla	Q	tla	Q
		°C	kW	°C	kW	°C	kW	°C	kW	°C	kW	°C	kW
60-40	-15	29	16	13	16	10	19	15	23	12	26	10	29
	-10	33	15	15	14	13	17	17	21	15	24	13	27
	-5	35	14	18	13	16	15	20	19	17	21	16	24
	0	37	13	21	11	18	14	22	16	20	19	19	21
70-50	-20	23	15	15	21	11	25	18	30	14	34	12	38
	-15	25	14	18	19	14	23	20	27	17	31	15	35
	-10	27	13	21	18	17	21	23	25	20	29	18	32
	-5	29	12	24	16	20	19	26	23	23	26	21	29
80-60	-25	24	20	17	26	13	30	20	36	17	42	14	47
	-20	27	18	20	24	16	28	23	34	20	39	17	44
	-15	29	17	23	22	18	26	26	32	23	36	20	41
	-10	32	16	26	21	22	25	29	29	25	34	23	37
82-71	-10	38	18	31	23	27	28	34	33	30	38	28	43
	-5	40	17	34	22	30	26	37	31	33	36	31	40
	0	43	16	37	20	33	24	39	28	36	33	34	37
110-70	-25	33	23	24	30	19	35	28	43	24	49	20	54
	-20	35	21	27	28	22	33	31	40	27	46	23	51
	-15	38	20	30	26	25	31	34	38	30	43	27	48
	-10	40	19	33	25	29	29	36	35	33	40	30	45

Потеря давления воды в теплообменнике
