Термо-шумоизолирующий кожух ТШК



Габаритные размеры вентиляторов ТШК
Методика определения необходимости воздушного охлаждения венткамеры с вентиляторами дымоудаления


Назначение

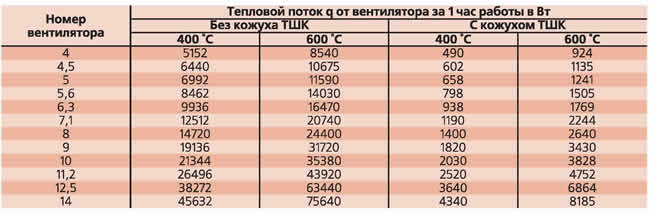

Радиальные вентиляторы дымоудаления обычно размещают венткамерах внутри здания. При этом во время пожара высока вероятность перегрева помещения венткамеры вплоть до выхода из строя двигателя вентилятора. Для обеспечения надежной работы вентиляторов возникает необходимость разработки специальной системы воздушного охлаждения венткамеры с подачей уличного воздуха для охлаждения оборудования. Это приводит к значительному усложнению и удорожанию проекта системы дымоудаления. Для решения данной проблемы предложено новое исполнение вентиляторов ВРАН-ДУ и ВРАВ-ДУ в термо-шумоизолирующем кожухе с максимальной тепловой защитой, минимизирующей вьщеление тепла при работающем вентиляторе. Ниже приведена таблица тепловых потоков ? от вентилятора в термо-шумоизолирующем кожухе и без него для проведения расчетов и определения необходимости разработки системы воздушного охлаждения венткамеры.
Принятые в последнее время традиции проектирования совмещенных систем, допускают двухрежимную
работу вытяжной вентиляции в качестве общеобменной и дымоудаления. Данное совмещение позволяет
значительно экономить затраты на воздуховоды, оборудование и пространство для их размещения. Предложенное исполнение вентиляторов ВРАН-ДУ и ВРАВ-ДУ в шумоизолирующем кожухе позволяет снизить суммарный уровень звукового давления на 25...30 дБ на расстоянии 5 м, что особенно важно для вентиляторов, используемых в системах ДУ совмещенных с общеобменной вентиляцией.

Вентиляторы в термо-шумоизолирующем кожухе изготавливают:

  • по конструктивному исполнению 1 ВРАН-ДУ: 4; 4,5; 5; 5.6; 6,3; 7,1; 8; 9; 10; 11,2; 12,5; 14 ВРАВ-ДУ: 5;б,3;8
  • по конструктивному исполнению 5 ВРАН-ДУ и ВРАВ-ДУ: 6,3; 8; 10; 12,5



Конструкция

Термо-шумоизолирующий кожух выполнен в виде корпуса каркасно-панельной конструкции, состоящей
внутри из сетки, снаружи- из оцинкованных панелей, между которыми находится термо-шумопоглощающий материал. Вентиляторы ВРАН-ДУ, ВРАВ-ДУ в термо-шумоизолирующем кожухе изготавливаются по
конструктивному исполнению 1 и 5 только для двух положений корпусов О и 90 градусов.



Цену узнавайте у менеджеров по продажам.
