Обратные клапаны VK
Обратные клапаны VK | Цена | |
VK-10 Louvre shutter | 12,0 | |
VK-12 Louvre shutter | 16,0 | |
VK-15 Louvre shutter | 35,0 | |
VK-20 Louvre shutter | 37,0 | |
VK-25 Louvre shutter | 40,0 | |
VK-30 Louvre shutter | 48,0 | |
VK-35 Louvre shutter | 53,0 | |
VK-40 Louvre shutter | 59,0 | |
VK-45 Louvre shutter | 76,0 | |
VK-50 Louvre shutter | 82,0 | |
VK-56 shutter self adj. | 140,0 | |
VK-63 Louvre shutter | 143,0 | |
VK-71 Louvre shutter | 198,0 | |
VK-80 Louvre shutter | 330,0 | |
VK-90 Louvre shutter | 363,0 | |
VK-100 shutter self adj. | 414,0 | |
VK 40-20 Louvre shutter | 169,0 | |
VK 50-25 Louvre shutter | 190,0 | |
VK 50-30 Louvre shutter | 198,0 | |
VK 60-30 Louvre shutter | 239,0 | |
VK 60-35 Louvre shutter | 249,0 | |
VK 70-40 Louvre shutter | 275,0 | |
VK 80-50 Louvre shutter | 304,0 | |
VK 100-50 Louvre shutter | 345,0 | |
Жалюзи
Жалюзи предназначены для вертикальной установки на стену. Благодаря изогнутой форме заслонок жалюзи, создаётся дополнительная сила, направленная вверх, которая уменьшает аэродинамическое сопротивление устройства. Таким образом, заслонки полностью открываются даже при низких скоростях воздушного потока.
Все компоненты жалюзи изготовлены из нейлоновых материалов (пластик), стойких к атмосферным воздействиям и ударам. Прочная конструкция гарантирует, что заслонки не будут деформироваться или ослабляться. Заслонки жалюзи типоразмером выше 45 оснащены литым противовесом. Скорость воздушного потока не должна превышать 12 м/сек. Жалюзи просты в установке. Винты и заглушки входят в комплект поставки.

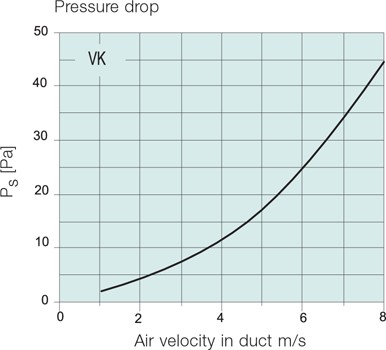

Pressure drop - Аэродинамическое сопротивление
Air velocity in duct - Скорость воздуха в воздуховоде, м/с

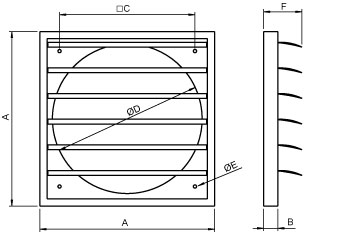

Габаритные Размеры
G = количество жалюзи
* двух-секционная квадратная рама
A | B | C | D | E | F | G | |
VK 10 | 142 | 15 | 103 | 96 | 5 | 46 | 3 |
VK 12 | 164 | 12 | 115 | 117 | 5 | 38 | 4 |
VK 15 | 178 | 20 | 130 | 152 | 4 | 50 | 5 |
VK 20 | 245 | 20 | 190 | 210 | 5 | 50 | 6 |
VK 25 | 299 | 25 | 235 | 260 | 5 | 70 | 5 |
VK 30 | 347 | 26 | 274 | 310 | 5 | 70 | 6 |
VK 35 | 397 | 26 | 310 | 360 | 5 | 70 | 7 |
VK 40 | 460 | 26 | 364 | 423 | 5 | 65 | 8 |
VK 45 | 501 | 31 | 395 | 460 | 5 | 70 | 6 |
VK 50 | 549 | 31 | 445 | 510 | 5 | 95 | 7 |
VK 56* | 610 | 30 | 530 | 530 | 5 | 80 | 14(2x7) |
VK 63* | 701 | 31 | 626 | 660 | 5 | 85 | 16(2x8) |
VK 71* | 749 | 31 | 663 | 710 | 5 | 90 | 18(2x9) |
