VENTS

Регуляторы расхода воздуха, круглые воздуховоды TUNE-R3



версия для печати в pdf


круглые воздуховоды TUNE-R3 Цена
Tune-R-80-3-M1 Control damper 285,0
Tune-R-100-3-M1 Control damper 288,0
Tune-R-125-3-M1 Control damper 290,0
Tune-R-160-3-M1 Control damper 294,0
Tune-R-200-3-M1 Control damper 298,0
Tune-R-250-3-M1 Control damper 301,0
Tune-R-315-3-M1 Control damper 314,0
Tune-R-400-3-M1 Control damper 400,0
Tune-R-500-3-M1 Control damper 429,0
Tune-R-630-3-M1 Control damper 595,0
Tune-R-80-3-M2 Control damper 285,0
Tune-R-100-3-M2 Control damper 288,0
Tune-R-125-3-M2 Control damper 290,0
Tune-R-160-3-M2 Control damper 294,0
Tune-R-200-3-M2 Control damper 298,0
Tune-R-250-3-M2 Control damper 301,0
Tune-R-315-3-M2 Control damper 314,0
Tune-R-400-3-M2 Control damper 393,0
Tune-R-500-3-M2 Control damper 422,0
Tune-R-630-3-M2 Control damper 473,0
Tune-R-80-3-M3 Control damper 319,0
Tune-R-100-3-M3 Control damper 322,0
Tune-R-125-3-M3 Control damper 324,0
Tune-R-160-3-M3 Control damper 328,0
Tune-R-200-3-M3 Control damper 332,0
Tune-R-250-3-M3 Control damper 391,0
Tune-R-315-3-M3 Control damper 404,0
Tune-R-400-3-M3 Control damper 519,0
Tune-R-500-3-M3 Control damper 549,0
Tune-R-630-3-M3 Control damper 628,0
Tune-R-80-3-M4 Shut-off damp. 385,0
Tune-R-100-3-M4 Shut-off damp. 387,0
Tune-R-125-3-M4 Shut-off damp. 389,0
Tune-R-160-3-M4 Shut-off damp. 393,0

Описание:

Tune-R-3 - клапан для контроля и регулирования расхода воздуха для круглых воздуховодов. Крыло клапана имеет 4 класс герметичности, корпус клапана имеет герметичность класса С (согласно с EN 1751). Идеально подходят для установки в системах вентиляции с высокими требованиями к герметичности (например: больничные палаты, кабинеты в промышленных зданиях). Так же крыло клапана плотно прилегает к корпусу и при его помощи воздуход можно полностью отсечь. Специальная конструкция клапана позволяет внешене изолировать его слоем изоляции 50 мм. Выпускаются клапаны типоразмеров Ø 80-630. Максимальная рабочая температура: 100 °С, Максимальное давление воздуха 1000 Па.

Описание конструкции: клапан изготовлен из оцинкованной листовой стали. Втулки изготовлены из черной резины. Пластиковые прокладки изготовлены из полипропилена. Все комплектующие медленно горючие. Клапан этой версии поставляется с приводом Belimo 230V.

Код заказа:
Tune-R-100-3-M1

Версии клапанов в зависимости от класса герметичности:

1 - Класс герметичности корпуса: А, класс герметичности крыла: 1 (без резиновых втулок на входе и не крыле)

2 - Класс герметичности корпуса: С, класс герметичности крыла: 1 (с резиновыми ставками на входе, без резиновых вставок на крыле)

*3 - Класс герметичности корпуса: С, класс герметичности крыла: 4 (с резиновыми вставками на входе и на крыле)

Версии приводов:

H - рукоять (ручное управление)

M0 - подготовлен к установке привода

*M1 - 230V поворотный привод

M2 - 24V поворотный привод

M3 - 24V, 0-10V управляемый привод

M4 - 230V привод с пружинным возвратом
M5 - 24V привод с пружинным возвратом

* текущая версия

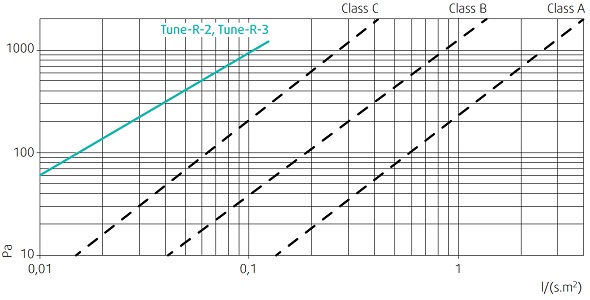

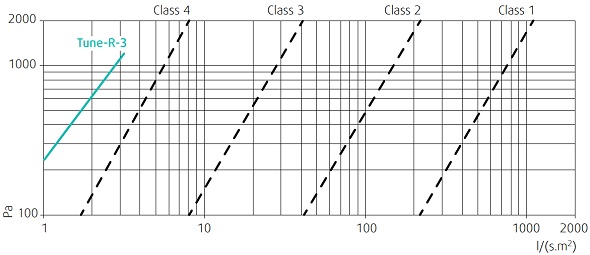

Классификация утечек корпуса согласно стандарту EN 1751



Габаритные Размеры



Размер L Вал Крутящий момент
(мм) (Нм)
80 200 12x3 2
100
125
160
200
250
315 300
400 8x8 4
500 400
630
