Подвесные компактные агрегаты TOPVEX FR



версия для печати в pdf


Подвесные компактные агрегаты TOPVEX FR

Принадлежности
Гибкая вставка
Гибкая вставка Фильтр вытяжного воздуха
Фильтр вытяжного воздуха Фильтр приточного воздуха
Фильтр приточного воздуха Водяной воздухоохладитель CWK
Водяной воздухоохладитель CWK. Канальный охладитель
Канальный охладитель Отсечной клапан
Отсечной клапан
агрегаты TOPVEX FR Розница евро Ваша цена евро со
скидкой 20%
Topvex FR03-L-CAV 13 293,0 10 634,4
Topvex FR03-R-CAV 13 293,0 10 634,4
Topvex FR03-L-VAV 13 519,0 10 815,2
Topvex FR03-R-VAV 13 519,0 10 815,2
Water coil FR03 HWL ver.2 359,0 287,2
Water coil FR03 HWH 461,0 368,8
Topvex FR03 HWL-L-CAV 230V 1~ 13 744,0 10 995,2
Topvex FR03 HWL-R-CAV 230V 1~ 13 744,0 10 995,2
Topvex FR03 HWL-L-VAV 230V 1~ 13 970,0 11 176,0
Topvex FR03 HWL-R-VAV 230V 1~ 13 970,0 11 176,0
Topvex FR03 HWH-L-CAV 230V 1~ 13 857,0 11 085,6
Topvex FR03 HWH-R-CAV 230V 1~ 13 857,0 11 085,6
Topvex FR03 HWH-L-VAV 230V 1~ 14 082,0 11 265,6
Topvex FR03 HWH-R-VAV 230V 1~ 14 082,0 11 265,6
Topvex FR03EL-L-CAV 13 744,0 10 995,2
Topvex FR03EL-R-CAV 13 744,0 10 995,2
Topvex FR03EL-L-VAV 13 970,0 11 176,0
Topvex FR03EL-R-VAV 13 970,0 11 176,0
SDF 03 Sliding door kit-FR03 241,0 192,8
Topvex FR06-L-CAV 16 687,0 13 349,6
Topvex FR06-R-CAV 16 687,0 13 349,6
Topvex FR06-L-VAV 16 913,0 13 530,4
Topvex FR06-R-VAV 16 913,0 13 530,4
Water coil FR06 HWL ver.2 410,0 328,0
Water coil FR06 HWH 564,0 451,2
Topvex FR06 HWL-L-CAV 17 138,0 13 710,4
Topvex FR06 HWL-R-CAV 17 138,0 13 710,4
Topvex FR06 HWL-L-VAV 17 364,0 13 891,2
Topvex FR06 HWL-R-VAV 17 364,0 13 891,2
Topvex FR06 HWH-L-CAV 17 251,0 13 800,8
Topvex FR06 HWH-R-CAV 17 251,0 13 800,8
Topvex FR06 HWH-L-VAV 17 476,0 13 980,8
Topvex FR06 HWH-R-VAV 17 476,0 13 980,8
Topvex FR06EL-L-CAV 17 138,0 13 710,4
Topvex FR06EL-R-CAV 17 138,0 13 710,4
Topvex FR06EL-L-VAV 17 364,0 13 891,2
Topvex FR06EL-R-VAV 17 364,0 13 891,2
SDF 06 Sliding door kit-FR06 251,0 200,8
Topvex FR08-L-CAV 18 491,0 14 792,8
Topvex FR08-R-CAV 18 491,0 14 792,8
Topvex FR08-L-VAV 18 717,0 14 973,6
Topvex FR08-R-VAV 18 717,0 14 973,6
Water coil FR08 HWL ver.2 564,0 451,2
Water coil FR08 HWH 666,0 532,8
Topvex FR08 HWL-L-CAV 19 055,0 15 244,0
Topvex FR08 HWL-R-CAV 19 055,0 15 244,0
Topvex FR08 HWL-L-VAV 19 280,0 15 424,0
Topvex FR08 HWL-R-VAV 19 280,0 15 424,0
Topvex FR08 HWH-L-CAV 19 168,0 15 334,4
Topvex FR08 HWH-R-CAV 19 168,0 15 334,4
Topvex FR08 HWH-L-VAV 19 393,0 15 514,4
Topvex FR08 HWH-R-VAV 19 393,0 15 514,4
Topvex FR08EL-L-CAV 19 055,0 15 244,0
Topvex FR08EL-R-CAV 19 055,0 15 244,0
Topvex FR08EL-L-VAV 19 280,0 15 424,0
Topvex FR08EL-R-VAV 19 280,0 15 424,0
SDF 08 Sliding door kit-FR08 354,0 283,2
Topvex FR11-L-CAV 21 986,0 17 588,8
Topvex FR11-R-CAV 21 986,0 17 588,8
Topvex FR11-L-VAV 22 212,0 17 769,6
Topvex FR11-R-VAV 22 212,0 17 769,6
Water coil FR11 HWL ver.2 564,0 451,2
Water coil FR11 HWH 769,0 615,2
Topvex FR11 HWL-L-CAV 22 539,0 18 031,2
Topvex FR11 HWL-R-CAV 22 539,0 18 031,2
Topvex FR11 HWL-L-VAV 23 892,0 19 113,6
Topvex FR11 HWL-R-VAV 23 892,0 19 113,6
Topvex FR11 HWH-L-CAV 23 892,0 19 113,6
Topvex FR11 HWH-R-CAV 23 892,0 19 113,6
Topvex FR11 HWH-L-VAV 25 080,0 20 064,0
Topvex FR11 HWH-R-VAV 25 080,0 20 064,0
Topvex FR11EL-L-CAV 22 539,0 18 031,2
Topvex FR11EL-R-CAV 22 539,0 18 031,2
Topvex FR11EL-L-VAV 23 892,0 19 113,6
Topvex FR11EL-R-VAV 23 892,0 19 113,6


• Компактный по высоте
• Различные способы монтажа
• Низкое энергопотребление
- энергоэффективные вентиялторы свободного напора с ЕС двигателями
• Эффективный роторный теплообменник
- не требует дренажа
• Встроенная, запрограммированная система автоматики
- Энергосберегающие функции
- Встроенный недельный таймер с планировщиком выходных дней
• Постоянное поддержание расхода или давления в воздуховодах
• Большие инспекционные двери для простого обслуживания
- Раздвижные двери, как дополнительная принадлежность
• Изготовлен из стальных листов в алюцинковым покрытием.
• Протестирован на заводе

Применение: Topvex FR03-11 - это серия энергоэффективных воздухообрабатывающих агрегатов для общественных, административных и жилых зданий. Агрегаты специально разработаны в соответствии с требованиями к энергоэффективности, поэтому агрегат оснащен высокоэффективным роторным теплообменником и низкое энергопотребление. Для упрощения монтажа и пуско-наладки агрегаты оснащены встроенной и сконфигурированной системой автоматики.
Уникальная конструкция со сдвоенным роторным теплообменником обеспечивает компактность агрегатов по высоте. Отсутствие необходимости отвода дренажа делает монтаж агрегатов более гибким.

Конструкция: корпус агрегата состоит из двух листов стали с алюцинковым покрытием, AZ 185, толщиной 1 мм и внутреннего слоя звуко- и теплоизоляции - минеральной ваты толщиной 40 мм. Две большие инспекционные двери упрощают осмотр и обслуживание. Вентиляторы и роторный теплообменник легко извлекаются для обслуживания. Приточный и вытяжной фильтры устанавливаются на направляющих и для обеспечения оптимальной герметичности оснащены уплотнительными лентами.
Все электрические соединения находятся в единой клеммной коробке, расположенной с длинной стороны агрегата, что существенно упрощает сервисное обслуживание.
Агрегаты Topvex FR03-11 возможны в следующих исполнениях: с правосторонним и левосторонним обслуживанием, с электрическим или с водяным воздухонагревателями, системой автоматики стандартно с средствами связи Modbus и Exoline и через RS-485 и встроенным WEB сервером через TCP/IP; опционально LON.

Управление: агрегаты Topvex FR03-11 поставляются с комплектом заводской автоматики, включая пульт управления с 10 м кабеля. Автоматика запрограммирована и протестирована на заводе и полностью готова к работе. Присоедините агрегат к системе воздуховодов, при необходимости подсоедините внешние компоненты, подключите кабель электропитания, настройте таймер, задайте скорость вентилятора (0-100%) - и все! Агрегат готов к эксплуатации.
Агрегаты Topvex FR03-11 имеют следующие энергосберегающие функции:
- Утилизация холода в теплое время года.
- Принудительно управляемый расход воздуха, с использованием датчиков CO2, влажности, движения либо других устройств с сухим контактом.
- Общий сигнал аварии, который дает возможность центрально отслеживать работу многих агрегатов.

Сертификаты: сертификаты соответствия РФ, Украины

Код заказа:

- Модели: FR03, FR06, FR08 и FR11.

- Воздухонагреватель: EL (Электрический).

- Водяной воздухонагреватель: HWL (низкая мощность) и HWH (высокая мощность).
- Отсутствует. Пример: агрегат без нагревателя Topvex FR06-L-CAV 400V.

- Правосторонняя и левосторонняя модель: R (правый), L (левый). Определяется по стороне расположения приточного воздуха, если смотреть на агрегат со стороны обслуживания, когда он стоит на стороне, где расположена коммутационная панель. См. закладку Размеры

- Регулирование расхода воздуха: CAV (Постоянный расход воздуха).
VAV (Переменный расход воздуха = поддержание постоянного давления в каналах).

Технические характеристики
Модель  TOPVEX FR 03 HWH-L-CAV 03 HWH-R-CAV 03 HWL-L-CAV 03 HWL-R-CAV
Напряжение/Частота  В/50Гц
230
Фазность ~
1
Мощность, двигатели
2 x 477
Предохранитель
10
Вес кг
196 194
Класс защиты корпуса
23 IP
Фильтр, приточный воздух
F7
Фильтр, вытяжной воздух
F5

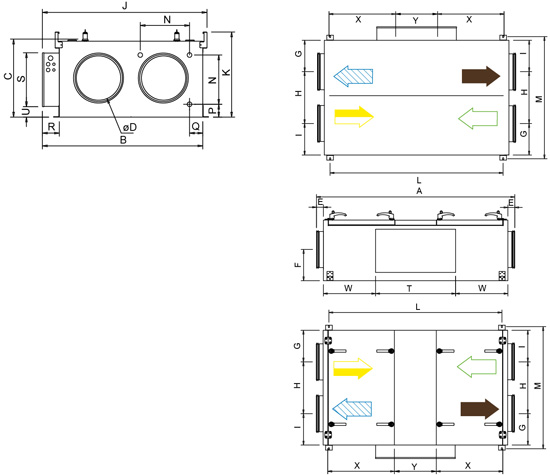

Габаритные Размеры

gabarit TR


Topvex A B C oD E F G H I J *K L M N P Q R S T U W X Y
FR03 1720 1115 540 315 60 270 275 450 275 1145 590 1502 1050 388 64 68 120 375 695 72 456 576 358
