VENTS

Регуляторы расхода воздуха, круглые воздуховоды SPI-F



версия для печати в pdf


круглые воздуховоды SPI-F Цена
SPI-F-100/LM230A Iris damper 598,0
SPI-F-125/LM230A Iris damper 615,0
SPI-F-160/LM230A Iris damper 627,0
SPI-F-200/LM230A Iris damper 639,0
SPI-F-250/LM230A Iris damper 734,0
SPI-F-315/LM230A Iris damper 749,0
SPI-F-100/LM24A Iris damper 598,0
SPI-F-125/LM24A Iris damper 615,0
SPI-F-160/LM24A Iris damper 627,0
SPI-F-200/LM24A Iris damper 639,0
SPI-F-250/LM24A Iris damper 734,0
SPI-F-315/LM24A Iris damper 749,0


Описание:
 ирисовый клапан SPI-F (SPI-M) Systemair с электрическим приводом.

Назначение: модели SPI-F/SPМ-F - ирисовые клапаны, снабженные электроприводом и предназначенные для регулирования воздушного потока с использованием двух заданных уставок. Минимальная и максимальная уставки для воздушного потока устанавливаются при помощи измерительного ниппеля и механически фиксируются на корпусе шибера. Модели SPI-F/SPМ-F дают низкий уровень шума и обеспечивают центрированный воздушный поток. Они идеальны для использования в качестве регулируемых клапанов с электроприводом.

Конструкция: данное устройство состоит из SPI/SPM ирисового клапана и электропривода для ограничения воздушного потока. Изготавливается из оцинкованной листовой стали. Комплектуется измерительными патрубками.

Клапаны SPI-F/SPМ-F комплектуются электроприводами LM24A или LM230A.

модификации ирисовых клапанов с модулирующим контрольным сигналом 0-10 B комплектуются электроприводами LM24A-SR.

Модификации:
SPI-F размеры ø100-315
SPM-F размеры ø160-315. SPM-F имеет центральный сердечник для большего ограничения потока воздуха (может быть установлен или удален через сервисную дверцу для чистки).

24 = 24-В напряжение питания
230 = 230-В напряжение питания
SR = 0-10В сигнал управления, 24-В напряжение питания

Монтаж: регулировочный клапан SPI-F / SPI-M должен устанавливаться в соответствии с требуемыми безопасными расстояниями, для избежания турбулентности воздушного потока в месте установки клапана. Уменьшение или увеличение воздуховода до следующего типоразмера не требует каких-либо изменений безопасного расстояния. Устройство предоставляет возможность получения точных замеров во всех точках, включая точки, расположенные в непосредственной близости от изгибов воздуховода, таких как Т-образные соединения и изгибы, а также точки, расположенные перед другими устройствами подачи воздуха.

Безопасные расстояния:
до изгибов 1 x D
после изгибов 1 x D
до Т-соединений 3 x D
после Т-соединений 1 x D
до устройств подачи воздуха 3 x D

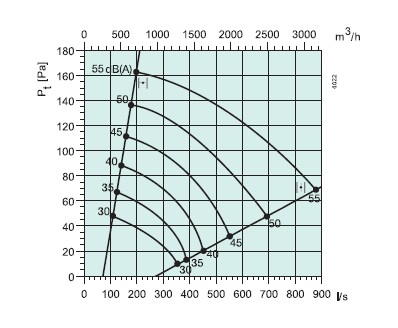

Уровень звуковой мощности, Lw Октавные полосы частот, Гц


Уровень звуковой мощности, Lw Октавные полосы частот, Гц

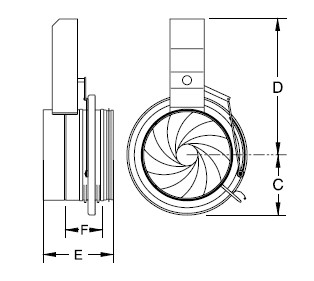

Габаритные Размеры


  C D E F
SPI-F 100 82 215 185 122
SPI-F 125 106 235 195 130
SPI-F 160 116 265 200 135
SPI-F 200 143 285 210 135
SPI-F 250 167 365 210 130
SPI-F 315 203 408 210 130
