VENTS

Диффузоры сопловые SINUS-G



версия для печати в pdf


Диффузоры сопловые SINUS-G
диффузоры SINUS-G Розница евро Ваша цена евро со
скидкой 20%
Sinus-G-125-L Diffuser 114,0 91,2
Sinus-G-160-L Diffuser 115,0 92,0
Sinus-G-200-L Diffuser 139,0 111,2
Sinus-G-250-L Diffuser 183,0 146,4
Sinus-G-315-L Diffuser 185,0 148,0


Назначение: Sinus G - это квадратный потолочный диффузор с регулируемыми соплами, который рекомендуется устанавливать в помещениях с часто изменяемой компоновкой пространства и в помещениях с низкими потолками. Подходит как для систем с постоянным и так и с переменным расходом. Sinus G может использоваться как для нагретого, так и для охлажденного воздуха в соответствии с требованиями к системам с переменным расходом (VAV), без образования сквозняков. Максимальный перепад температуры подаваемого охлажденного воздуха и температуры воздуха в помещении составляет ΔТ=12°C.

Конструкция: потолочный диффузор Sinus-G состоит из передней панели, а также корпуса с круглой соединительной муфтой (125 - 315), имеющей резиновое уплотнение, проверенное на герметичность. Лицевая панель легко снимается для получения доступа к воздуховодам. К корпусу лицевая панель крепится при помощи пружинных защелок.

Монтаж: Sinus G спроектирован специально для монтажа в модульных подвесных потолках. Лицевая панель может иметь два положения: для нормальной вентиляции и, если необходимо увеличить воздушный поток, панель можно выдвинуть вперед, открыв таким образом дополнительный зазор.Сопла диффузора могут быть индивидуально установленны под любым углом, что означает возможность установить огромное количество вариантов воздухораспределения, без изменения уровня шума, расхода воздуха или аэродинамического сопротивления. Закругленные края сопел предотвращают оседание пыли и облегчают очистку.

Технические характеристики

Зазор закрыт

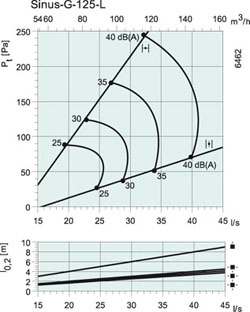

Графики:
На графике отображены расход воздуха (м3/ч и л/с),
общее давление (Па), дальнобойность струи (l0,2) и уровень звукового давления (дБ(А)).


Снижение уровня шума ?L:

В таблице снижения уровня шума представлены характеристики воздухораспределителей по шумоглушению (дБ).


Измерения с воздухораспределительной камерой PER

Снижение уровня шума, ?L (дБ)
........................ Октавные полосы частот, Гц
  63 125 250 500 1k 2k 4k 8k
Sinus-G-125-L 25 17 14 15 18 17 12 16
Sinus-G-160-L 16 19 13 12 18 17 13 16
Sinus-G-200-L 22 17 14 16 2 17 15 15
Sinus-G-250-L 15 13 11 16 15 11 13 12
Sinus-G-315-L 25 12 13 15 12 11 14 12

Зазор открыт на 20 мм
Уровень звуковой мощности, Lw
Lw(dB) = LpA + Kok (LpA = из графика Kok = из таблицы)
Корректирующий коэффициент Kok
......................... Октавные полосы частот, Гц
  63 125 250 500 1k 2k 4k 8k
Sinus-G-125-L 8 10 4 3 -6 -9 -12 -15
Sinus-G-160-L 10 8 5 3 -4 -8 -11 -13
Sinus-G-200-L 14 6 3 4 -3 -12 -16 -15
Sinus-G-250-L 12 9 1 2 -4 -10 -12 -15
Sinus-G-315-L 15 10 2 3 -5 -11 -14 -18
Tolerance ±5 ±3 ±2 ±2 ±2 ±4 ±6 ±7
