Диффузоры сопловые SINUS-DC/DR



версия для печати в pdf


SINUS-DCДиффузоры сопловые SINUS-DC/DR

SINUS-DR SINUS-DR
диффузоры SINUS-DC/DR Розница евро Ваша цена евро со
скидкой 20%
Sinus-DC-1001 Nozzle Diffuser 116,0 92,8
Sinus-DC-1501 Nozzle Diffuser 132,0 105,6
Sinus-DC-1002 Nozzle Diffuser 128,0 102,4
Sinus-DC-1502 Nozzle Diffuser 149,0 119,2
Sinus-DC-1003 Nozzle Diffuser 165,0 132,0
Sinus-DC-1503 Nozzle Diffuser 198,0 158,4
Sinus-DC-1004 Nozzle Diffuser 206,0 164,8
Sinus-DC-1504 Nozzle Diffuser 242,0 193,6
Sinus-DR-1001 Nozzle Diffuser 112,0 89,6
Sinus-DR-1501 Nozzle Diffuser 124,0 99,2
Sinus-DR-1002 Nozzle Diffuser 124,0 99,2
Sinus-DR-1502 Nozzle Diffuser 136,0 108,8
Sinus-DR-1003 Nozzle Diffuser 165,0 132,0
Sinus-DR-1503 Nozzle Diffuser 198,0 158,4
Sinus-DR-1004 Nozzle Diffuser 206,0 164,8
Sinus-DR-1504 Nozzle Diffuser 232,0 185,6


Назначение: Sinus-DC/DR является диффузором струйного типа для установки в воздуховодах. Sinus DC (для круглых воздуховодов) и DR (для прямоугольных воздуховодов) состоит из передней пластины с несколькими соплами и направляющего рельса. Дизайн сопел дает возможность диффузору получить очень высокий расход воздуха в помещении. Sinus-DС/DR может использоваться как для охлажденного, так и для нагретого воздуха. Максимальный перепад температур для охлажденного воздуха ΔТ=10 °C. Сопла могут настраиваться индивидуально под любым углом. Это означает, что можно установить огромное количество вариантов распределения, не меняя при этом уровня шума, объема воздуха или перепада давления. Закругленные края сопел предотвращают оседание пыли и облегчают чистку.

Конструкция: сопловой диффузор Sinus-DС/DR состоит из элемента, подающего воздух (на передней панели), и направляющего рельса, и изготовлен из гальванизированной листовой стали. Весь прибор покрыт белой порошковой краской (RAL 9010-80). Вокруг краев передней панели герметичное уплотнение, изготовленное из политена. Пластиковые сопла белого цвета (RAL 9010-80) имеют диаметр 57 мм. Сопла могут поворачиваться индивидуально (360°).

Установка: сделайте отверстие в воздуховоде в соответствии с таблицей размеров. Диффузор надежно крепится в отверстие и прикручивается к воздуховоду. Убедитесь, что отверстие направляющего рельса направлено против течения воздуха. Диффузорм может быть использован для вытяжного воздуха.

Технические характеристики

На графиках:
Объем воздуха (л/сек и м3/час), общее давление (Па),

длина потока (l0,2) и уровень звукового давления (дБ(А)).


Снижение уровня шума, ?L (дБ)
Октавные полосы частот, Гц
Sinus 63 125 250 500 1k 2k 4k 8k
-DC/DR-1001 11 6 6 5 6 5 4 5
-DC/DR-1002 11 6 5 5 6 5 4 5
-DC/DR-1003 10 7 5 4 4 4 4 5
-DC/DR-1004 9 7 5 4 4 3 3 6
-DC/DR-1501 10 5 4 4 5 4 3 4
-DC/DR-1502 10 5 3 4 5 4 3 4
-DC/DR-1503 6 2 4 3 4 3 3 4
-DC/DR-1504 6 5 4 3 3 2 3 5

Уровень звуковой мощности, Lw
Lw(dB) = LpA + Kok (LpA = из графика Kok = из таблицы)
Корректирующий коэффициент Kok
Октавные полосы частот, Гц

Sinus 63 125 250 500 1k 2k 4k 8k
-DC/DR-1001 4 8 7 1 -8 -14 -18 -13
-DC/DR-1002 5 9 9 2 -8 -15 -17 -12
-DC/DR-1003 8 11 8 1 -7 -15 -16 -13
-DC/DR-1004 12 14 7 1 -6 -14 -17 -12
-DC/DR-1501 4 7 8 2 -9 -14 -19 -16
-DC/DR-1502 3 7 9 2 -8 -17 -20 -16
-DC/DR-1503 7 10 8 2 -7 -15 -18 -15
-DC/DR-1504 11 14 7 1 -5 -13 -17 -14
Tolerance ±4 ±2 ±1 ±1 ±3 ±3 ±6 ±8

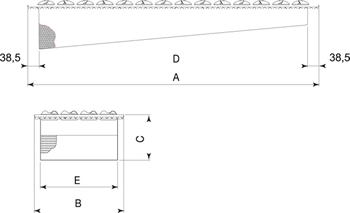

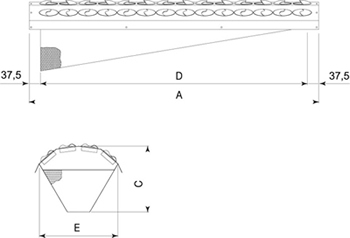

габаритные размеры

  A C Size, hole Fits, duct
SINUS-DC-1001 1040 70 970 x 70 100-250
SINUS-DC-1501 1540 70 1470 x 70 100-250
SINUS-DC-1002 1040 125 970 x 135 160-315
SINUS-DC-1502 1540 125 1470 x 135 160-315
SINUS-DC-1003 1040 185 970 x 200 315-630
SINUS-DC-1503 1540 185 1470 x 200 315-630
SINUS-DC-1004 1040 200 970 x 250 315-630
SINUS-DC-1504 1540 200 1470 x 250 315-630



  A B C
SINUS-DR-1001 1042 110 60 970 x 70
SINUS-DR-1501 1542 110 60 1470 x 70
SINUS-DR-1002 1042 180 90 970 x 140
SINUS-DR-1502 1542 180 90 1470 x 140
SINUS-DR-1003 1042 250 125 970 x 210
SINUS-DR-1503 1542 250 125 1470 x 210
SINUS-DR-1004 1042 320 125 970 x 280
SINUS-DR-1504 1542 320 125 1470 x 280
