Диффузоры сопловые SINUS-C/T
версия для печати в pdf
|
диффузоры SINUS-C/T |
Розница евро |
Ваша цена евро со
скидкой 20% |
Sinus-C/T-100 Nozzle Diff 30G |
127,0 |
101,6 |
Sinus-C/T-125 Nozzle Diff 30G |
127,0 |
101,6 |
Sinus-C/T-160 Nozzle Diff 30G |
146,0 |
116,8 |
Sinus-C/T-200 Nozzle Diff 30G |
178,0 |
142,4 |
Sinus-C/T-250 Nozzle Diff 30G |
221,0 |
176,8 |
Sinus-C/T-315 Nozzle Diff 30G |
308,0 |
246,4 |
|
|
Назначение: Sinus-С/Т является потолочным диффузором с подключением сверху и подходит для видимой установки, может быть подсоединен непосредственно к воздуховоду с использованием соединительной муфты с резиновым, проверенным на герметичность, уплотнением. Sinus-С/Т состоит из передней пластины с несколькими соплами, соединенной с камерой статического давления со звукоизоляцией и демпфером. Конструкция сопел позволяет диффузору обеспечивать высокую эжекцию подаваемого воздуха в помещении. Sinus-С/Т может использоваться как для охлажденного, так и для нагретого воздуха. Максимальный перепад температур для охлажденного воздуха ΔТ 12°C. Боковой зазор данного потолочного диффузора для увеличения подачи воздуха может быть установлен на любую ширину от 0 до 20 мм.
Сопла могут поворачиваться индивидуально под любым углом, таким образом можно установить огромное количество вариантов распределения, не меняя при этом уровня шума, объема воздуха или перепада давления. Закругленные края сопл предотвращают оседание пыли и облегчают чистку.
Конструкция: потолочный диффузор Sinus-С/Т состоит из передней панели, и камеры статического давления с соединительной муфтой (ø100-250), изготовлен из гальваизированной листового стали. Весь прибор покрыт белой порошковой краской (RAL 9010-80). Пластиковые сопла белого цвета (RAL 9010-80) имеют диаметр 57 мм.
Установка: диффузор надежно крепится к потолку болтами на внутренней части диффузора. Передняя панель с соплами снимается, если выдвинуть ее на себя. Звукопоглощающий материал вырезан из центральной части диффузора, чтобы освободить место для винтов.
Технические характеристики

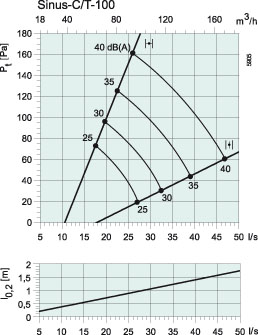

Зазор открыт |
|
|
|

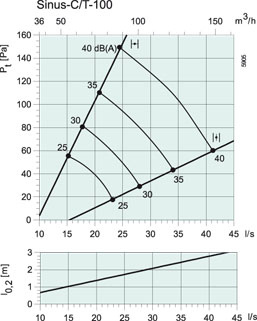

Зазор закрыт |
|
|
|
|
|
|
|
|
Снижение уровня шума, ?L (дБ) |
|
|
Октавные полосы частот, Гц |
|
Бок. зазор открыт |
63 |
125 |
250 |
500 |
1k |
2k |
4k |
8k |
Sinus-C/T-100 |
9 |
2 |
8 |
-1 |
-8 |
-11 |
-8 |
-8 |
Sinus-C/T-125 |
10 |
3 |
7 |
1 |
-7 |
-12 |
-11 |
-8 |
Sinus-C/T-160 |
9 |
5 |
8 |
3 |
-10 |
-18 |
-17 |
-12 |
Sinus-C/T-200 |
6 |
7 |
6 |
3 |
-11 |
-19 |
-14 |
-11 |
Sinus-C/T-250 |
7 |
10 |
5 |
3 |
-11 |
-19 |
-16 |
-12 |
Sinus-C/T-315 |
6 |
13 |
6 |
1 |
-11 |
-18 |
-16 |
-10 |
Бок. зазор закрыт |
|
|
|
|
|
|
|
|
Sinus-C/T-100 |
5 |
4 |
10 |
-1 |
-11 |
-16 |
-12 |
-12 |
Sinus-C/T-125 |
9 |
6 |
8 |
1 |
-9 |
-15 |
-13 |
-10 |
Sinus-C/T-160 |
11 |
5 |
9 |
3 |
-10 |
-19 |
-18 |
-15 |
Sinus-C/T-200 |
6 |
10 |
7 |
3 |
-11 |
-20 |
-16 |
-14 |
Sinus-C/T-250 |
7 |
12 |
7 |
3 |
-10 |
-21 |
-20 |
-16 |
Sinus-C/T-315 |
7 |
12 |
6 |
1 |
-11 |
-18 |
-16 |
-11 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

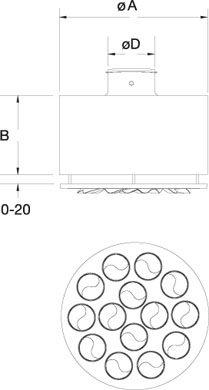

oA |
B |
oD |
Sinus-C/T-100 |
314 |
170 |
99 |
Sinus-C/T-125 |
399 |
200 |
124 |
Sinus-C/T-160 |
399 |
250 |
159 |
Sinus-C/T-200 |
599 |
285 |
199 |
Sinus-C/T-250 |
599 |
330 |
249 |
Sinus-C/T-315 |
799 |
420 |
314 |
|
