VENTS

Решетки линейные NOVA-E



версия для печати в pdf


NOVA-E Цена
NOVA-E-2-200x100-RAL9010 13,0
NOVA-E-2-300x100-RAL9010 15,0
NOVA-E-2-400x100-RAL9010 18,0
NOVA-E-2-500x100-RAL9010 20,0
NOVA-E-2-600x100-RAL9010 22,0
NOVA-E-2-800x100-RAL9010 27,0
NOVA-E-2-1000x100-RAL9010 32,0
NOVA-E-2-200x150-RAL9010 15,0
NOVA-E-2-300x150-RAL9010 18,0
NOVA-E-2-400x150-RAL9010 20,0
NOVA-E-2-500x150-RAL9010 23,0
NOVA-E-2-600x150-RAL9010 25,0
NOVA-E-2-800x150-RAL9010 31,0
NOVA-E-2-1000x150-RAL9010 37,0
NOVA-E-2-300x200-RAL9010 19,0
NOVA-E-2-400x200-RAL9010 23,0
NOVA-E-2-500x200-RAL9010 26,0
NOVA-E-2-600x200-RAL9010 29,0
NOVA-E-2-800x200-RAL9010 36,0
NOVA-E-2-1000x200-RAL9010 42,0
NOVA-E-2-500x300-RAL9010 31,0
NOVA-E-2-600x300-RAL9010 35,0
NOVA-E-2-600x400-RAL9010 42,0
NOVA-E-2-595x595-RAL9010 52,0



Описание

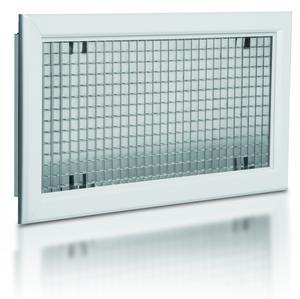

NOVA-E - прямоугольная ячеистая решетка, предназначенная для использования в вытяжных системах коммерческих и промышленных помещений. Решетка может устанавливается на стену или потолок.

Конструкция
Решетка NOVA-E изготовлена из алюминиевого профиля и покрыта белой порошковой краской RAL 9010. Доступные типоразмеры: от 200x100 до 1000x200.

Назначение
Решетка NOVA-E имеет максимальное живое сечение, формируемое ячейками 13х13 мм и идеально подходит для вытяжных систем. Для равномерного распределения воздушного потока, рекомендуется дополнительно устанавливать воздухораспределительную камеру или регулирующий клапан.

Монтаж
Решетка NOVA-E оснащена крепежными зажимами и устанавливается непосредственно на воздуховод или, с помощью монтажной рамы, на стену. Модель 'NOVA-E 594X595' может быть установлена в подвесной потолок (T-bar) в проем 600х600 мм.

Обслуживание
Очистка всех внешних частей решетки производится с помощью теплой воды и моющего средства. При использовании воздухораспределительной камеры, внутрення очистка производится при необходимости с помощью пылесоса.

Габаритные Размеры



  Размер L (мм) 200 300 400 500
  H 100 150 100 150 200 100 150 200 100 150 200 300
  Живое сечение Av (м?) 0,013 0,022 0,021 0,034 0,047 0,028 0,046 0,064 0,036 0,058 0,081 0,126
  Масса m (кг) 0,24 0,29 0,31 0,37 0,43 0,38 0,45 0,53 0,45 0,54 0,62 0,79

  Размер L (мм) 600 800 1000 563*
  H 100 150 200 300 400 100 150 200 100 150 200 563*
  Живое сечение Av (м?) 0,043 0,071 0,098 0,152 0,207 0,058 0,095 0,132 0,073 0,119 0,165 0,262
  Масса m (кг) 0,53 0,62 0,72 0,91 1,1 0,67 0,79 0,91 0,81 0,95 1,1 1,36
  * Размер для подвесного потолка 600х600 (T-bar)
