VENTS

Решетки линейные NOVA-C



версия для печати в pdf


NOVA-C Цена
NOVA-C-1-225x75 Grille 16,0
NOVA-C-1-325x75 Grille 19,0
NOVA-C-1-425x75 Grille 22,0
NOVA-C-1-225x125 Grille 17,0
NOVA-C-1-325x125 Grille 21,0
NOVA-C-2-225x75 Grille 25,0
NOVA-C-2-325x75 Grille 29,0
NOVA-C-2-425x75 Grille 33,0
NOVA-C-2-225x125 Grille 29,0
NOVA-C-2-325x125 Grille 33,0



Приточная решетка NOVA-C

Описание: NOVA-C - приточные решетки с регулируемыми жалюзи для круглых воздуховодов. Решетка может использоваться в административных и промышленных зданиях для приточного и вытяжного воздуха. Распределение воздушного потока регулируется вертикальными и горизонтальными жалюзи. Воздух проходит равномерно сквозь всю площадь решетки.

Назначение: С помощью жалюзи решетки NOVA-C можно регулировать распределение воздушного потока в горизонтальном и вертикальном направлении. Регулирующий клапан R1 NOVA(дополнительная принадлежность) позволяет регулировать расход воздуха через решетку. Возможно использование решеток NOVA-C в вытяжных системах.

Конструкция: Решетка изготавливается из оцинкованной стали. Решетка предназначена для установки на воздуховоды круглого сечения.

Модификации: Решетки NOVA-C поставляются в различных модификациях:

NOVA-C-1 вертикальные жалюзи
NOVA-C-2 вертикальные и горизонтальные жалюзи

Установка: Решетка устанавливается на воздуховод при помощи шурупов на лицевой панели.

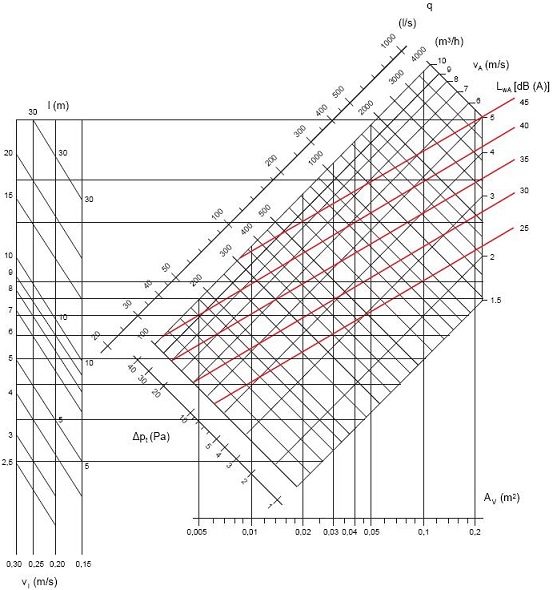

Характеристики




I = Длина потока q= Расход воздуха
vI = Скорость в конце потока
vA = Скорость воздуха в живом сечении
Av = Живое сечение
LwA = Звуковая мощность (dB(A))
?Pt = Аэродинамическое сопротивление

Габаритные Размеры


  Размер (мм) L   225 325   425
  H 75 125 75 125 75 125 225
  Глубина E NOVA-C-1 32 32 32 32 32 32 45
  NOVA-C-2 54 54 54 54 54 54 67
  Диаметр воздуховода D мин 150 315 150 315 150 315 500
  макс 450 900 450 900 450 900 1000
  Живое сечение Av м? 0,010 0,018 0,014 0,026 0,019 0,035 0,068
  Масса m кг 0,28 0,4 0,39 0,56 0,51
