Вытесняющие диффузоры LPS-H - LPS-L



версия для печати в pdf


Вытесняющие диффузоры LPS-H - LPS-L
диффузоры LPS-H - LPS-L Розница евро Ваша цена евро со
скидкой 20%
LPS-H-200-500 2x60° Perf.Diff 77,0 61,6
LPS-H-200-500 2x90° Perf.Diff 77,0 61,6
LPS-H-200-500 2x120° Perf.Diff 77,0 61,6
LPS-H-200-500 180° Perf.Diff 77,0 61,6
LPS-H-200-500 240° Perf.Diff 77,0 61,6
LPS-H-200-500 360° Perf.Diff 77,0 61,6
LPS-H-200-1000 2x60° Perf.Diff 154,0 123,2
LPS-H-200-1000 2x90° Perf.Diff 154,0 123,2
LPS-H-200-1000 2x120° Perf.Dif 154,0 123,2
LPS-H-200-1000 180° Perf.Diff 154,0 123,2
LPS-H-200-1000 240° Perf.Diff 154,0 123,2
LPS-H-200-1000 360° Perf.Diff 154,0 123,2
LPS-H-250-500 2x60° Perf.Diff 87,0 69,6
LPS-H-250-500 2x90° Perf.Diff 87,0 69,6
LPS-H-250-500 2x120° Perf.Diff 87,0 69,6
LPS-H-250-500 180° Perf.Diff 87,0 69,6
LPS-H-250-500 240° Perf. Diff 87,0 69,6
LPS-H-250-500 360° Perf. Diff 87,0 69,6
LPS-H-250-1000 2x60° Perf.Diff 174,0 139,2
LPS-H-250-1000 2x90° Perf.Diff 174,0 139,2
LPS-H-250-1000 2x120° Perf.Dif 174,0 139,2
LPS-H-250-1000 180° Perf.Diff 174,0 139,2
LPS-H-250-1000 240° Perf.Diff 174,0 139,2
LPS-H-250-1000 360° Perf.Diff 174,0 139,2
LPS-H-315-500 2x60° Perf.Diff 103,0 82,4
LPS-H-315-500 2x90° Perf.Diff 103,0 82,4
LPS-H-315-500 2x120° Perf.Diff 103,0 82,4
LPS-H-315-500 180° Perf.Diff 103,0 82,4
LPS-H-315-500 360° Perf.Diff 103,0 82,4
LPS-H-315-1000 2x60° Perf.Diff 205,0 164,0
LPS-H-315-1000 2x90° Perf.Diff 205,0 164,0
LPS-H-315-1000 2x120° Perf.Dif 205,0 164,0
LPS-H-315-1000 180° Perf. Diff 205,0 164,0
LPS-H-315-1000 240° Perf.Diff 205,0 164,0
LPS-H-315-1000 360° Perf.Diff 205,0 164,0
LPS-H-400-500 2x60° Perf.Diff 128,0 102,4
LPS-H-400-500 2x90° Perf.Diff 128,0 102,4
LPS-H-400-500 2x120° Perf.Diff 128,0 102,4
LPS-H-400-500 180° Perf.Diff 128,0 102,4
LPS-H-400-500 240° 128,0 102,4
LPS-H-400-500 360° Perf.Diff 128,0 102,4
LPS-H-400-1000 2x60° Perf.Diff 256,0 204,8
LPS-H-400-1000 2x90° Perf.Diff 256,0 204,8
LPS-H-400-1000 2x120°Perf.Diff 256,0 204,8
LPS-H-400-1000 180° Perf.Diff 256,0 204,8
LPS-H-400-1000 240° Perf.Diff 256,0 204,8
LPS-H-400-1000 360° Perf.Diff 256,0 204,8
LPS-H-500-500 2x60° Perf.Diff 164,0 131,2
LPS-H-500-500 2x90° Perf.Diff 164,0 131,2
LPS-H-500-500 2x120° Perf.Diff 164,0 131,2
LPS-H-500-500 240° Perf.Diff 164,0 131,2
LPS-H-500-500 360° Perf.Diff 164,0 131,2
LPS-H-500-1000 2x60° Perf.Diff 328,0 262,4
LPS-H-500-1000 2x90° Perf.Diff 328,0 262,4
LPS-H-500-1000 2x120°Perf.Diff 328,0 262,4
LPS-H-500-1000 180° Perf.Diff 328,0 262,4
LPS-H-500-1000 240° Perf.Diff 328,0 262,4
LPS-H-500-1000 360° Perf.Diff 328,0 262,4
LPS-L-200-500 2x60° 77,0 61,6
LPS-L-200-500 2x90° Perf.Diff. 77,0 61,6
LPS-L-200-500 2x120° Perf.Diff 77,0 61,6
LPS-L-200-500 180° 77,0 61,6
LPS-L-200-500 240° Perf.Diff 77,0 61,6
LPS-L-200-500 360° Perf.Diff. 77,0 61,6
LPS-L-200-1000 2x60° 154,0 123,2
LPS-L-200-1000 2x90° Perf.Diff 154,0 123,2
LPS-L-200-1000 2x120°Perf.Diff 154,0 123,2
LPS-L-200-1000 180° 154,0 123,2
LPS-L-200-1000 240° Perf.Diff 154,0 123,2
LPS-L-200-1000 360° 154,0 123,2
LPS-L-250-500 2x60° Perf.Diff 82,0 65,6
LPS-L-250-500 2x90° Perf.Diff 82,0 65,6
LPS-L-250-500 2x120° Perf.Diff 82,0 65,6
LPS-L-250-500 180° Perf.Diff. 82,0 65,6
LPS-L-250-500 240° Perf.Diff 82,0 65,6
LPS-L-250-500 360° Perf.Diff 82,0 65,6
LPS-L-250-1000 2x60°Perf.Diff. 164,0 131,2
LPS-L-250-1000 2x90° Perf.Diff 164,0 131,2
LPS-L-250-1000 2x120° Perf.Dif 164,0 131,2
LPS-L-250-1000 180° Perf.Diff. 164,0 131,2
LPS-L-250-1000 240° Perf.Diff 164,0 131,2
LPS-L-250-1000 360° Perf.Diff. 164,0 131,2
LPS-L-315-500 2x60°Perf.Diff 103,0 82,4
LPS-L-315-500 2x90° Perf.Diff 103,0 82,4
LPS-L-315-500 2x120°Perf.Diff 103,0 82,4
LPS-L-315-500 180° Perf.Diff 103,0 82,4
LPS-L-315-500 240° Perf.Diff 103,0 82,4
LPS-L-315-500 360° Perf.Diff 103,0 82,4
LPS-L-315-1000 2x60° Perf.Diff 205,0 164,0
LPS-L-315-1000 2x90°Perf.Diff 205,0 164,0
LPS-L-315-1000 2x120°Perf.Diff 205,0 164,0
LPS-L-315-1000 180° Perf.Diff. 205,0 164,0
LPS-L-315-1000 240° Perf.Diff 205,0 164,0
LPS-L-315-1000 360° Perf.Diff 205,0 164,0
LPS-L-400-500 2x60° Perf.Diff 128,0 102,4
LPS-L-400-500 2x90° Perf.Diff 128,0 102,4
LPS-L-400-500 2x120° Perf.Diff 128,0 102,4
LPS-L-400-500 180° Perf.Diff 128,0 102,4
LPS-L-400-500 240° Perf.Diff 128,0 102,4
LPS-L-400-500 360° Perf.Diff 128,0 102,4
LPS-L-400-1000 2x60° Perf.Diff 256,0 204,8
LPS-L-400-1000 2x90° Perf.Diff 256,0 204,8
LPS-L-400-1000 2x120° Perf.Dif 256,0 204,8
LPS-L-400-1000 180° Perf.Diff 256,0 204,8
LPS-L-400-1000 240° Perf.Diff 256,0 204,8
LPS-L-400-1000 360° Perf.Diff 256,0 204,8
LPS-L-500-500 2x60°Perf.Diff 164,0 131,2
LPS-L-500-500 2x90°Perf.Diff 164,0 131,2
LPS-L-500-500 2x120° Perf.Diff 164,0 131,2
LPS-L-500-500 180° Perf.Diff 164,0 131,2
LPS-L-500-500 240° Perf.Diff 164,0 131,2
LPS-L-500-500 360° Perf.Diff 164,0 131,2
LPS-L-500-1000 2x60° Perf.Diff 328,0 262,4
LPS-L-500-1000 2x90° Perf.Diff 328,0 262,4
LPS-L-500-1000 2x120°Perf.Diff 328,0 262,4
LPS-L-500-1000 180° Perf.Diff 328,0 262,4
LPS-L-500-1000 240° Perf.Diff 328,0 262,4
LPS-L-500-1000 360° Perf.Diff 328,0 262,4

Вытесняющие диффузоры LPS и LPSW от Systemair применяются для подачи воздуха с переменным или постоянным расходом. Диффузоры LPS предназначены для подвесного монтажа и могут применяться для подачи охлажденного воздуха. Диффузоры LPSW предназначены для установки в подвесных потолках.

Применение:
LPS и LPSW - это вытесняющие диффузоры с равномерной раздачей воздуха. LPS и LPSW предназначены для применения в различных типах помещений, таких как: магазины, школы, офисы и промышленные помещения. Конструкция диффузора обеспечивает равномерное распределение воздуха со всей поверхности устройства. LPSW применяется в помещениях, где есть возожность интегрирования устройства равномерной раздачи воздуха в подвесной потолок.

Конструкция:

LPS изготовлен из оцинкованной стали с порошковым покрытием белого цвета (RAL9010-80).
Доступны следующие типоразмеры диффузоров LPS:

диаметр: от 200 до 500 мм, длинна: 500/1000 мм.

Диффузоры LPSW оснащены монтажным профилем для установки в подвесном потолке.

Доступны следующие типоразмеры диффузоров LPSW:

диаметр: от 200 до 315 мм, длинна: 500/1000 мм, диапазон распределения воздуха: 180°.
Монтаж:

LPS предназначен для монтажа в подвесном потолке. Диффузор подсоединяется непосредственно к воздуховоду.

Технические характеристики

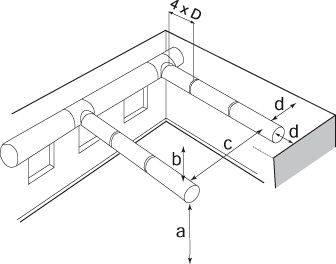

Монтажные расстояния:
минимальные монтажные расстояния определяются согласно таблице А.
Между диффузором и Т-образным ответвлением должен быть установлен неперфорированный участок воздуховода длинной, равной не менее 4 диаметрам воздуховода.
Максимальная ?t для подачи охлажденного воздуха указана в таблице. Рекомендуемые минимальные расстояния между приточными воздуховодами (с) приведены в таблице. Минимальное расстояние между приточным воздуховодом и стеной (г) равен половине расстояния (с).

Рекомендуемый рабочий диапазон обозначен заливкой серого цвета Таблица А
  63 125 250 500 1k 2k 4k 8k
LPS-H-160 - - - - - - - -
LPS-H-200 18 17 10 4 2 2 5 8
LPS-H-250 16 11 8 3 2 2 5 6
LPS-H-315 14 10 7 3 0 1 5 9
LPS-H-400 11 8 6 1 1 2 6 9
LPS-H-500 9 6 6 3 3 3 7 10
LPS-L-160 - - - - - - - -
LPS-L-200 17 15 8 3 1 0 3 4
LPS-L-250 16 12 7 2 0 0 2 3
LPS-L-315 14 9 6 3 -1 -1 3 6
LPS-L-400 11 7 4 1 0 1 4 7
LPS-L-500 7 4 6 2 1 1 4 8

по бокам
вниз
вверх
вокруг
Указанные данные по снижению шума и уровню звуковой мощности расчитаны для следующих условий: длинна воздуховода 3000 мм, диапазон распределения: 180 °, статическое давление: 40 Па.
Холодопроизводительность: от 50 до 200 Вт/м2.

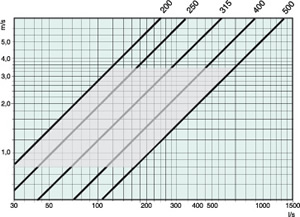

На графиках:

Расход воздуха (л/с и м³/ч), общее давление (Па), дальнобойность струи l0,2 и уровень звукового давления (дБ):

Подбор диффузора при помощи диаграмм:

1. Подберите диаметр диффузора

2. Подберите модель воздухораспределения

3. Убедитесь в том, что потери давления, шумовые характеристики и Δt находятся в

 пределах рекомендуемого диапазона,
Минимальные расстояния определяются по таблице А.

Диффузор LPS-L применяются в системах, где необходим

менее обширный диапазон распределения воздуха.

Диффузор LPS-H применяются в системах, где необходим

более обширный диапазон распределения воздуха.

a 2300 2500 2300 2300
b 100 50 200 200
c 2500 2500 2500 2500
d 1300 1300 1300 1300
?t 0 - -10 0 -1 - -10 0 - -4

по бокам вниз вверх вокруг
Не высокие потолки, ?t приточного воздуха и воздуха в помещении: 0 - -10° Изотермическая струя, высокие потолки Применяется для подачи воздуха с ?t 0 - -10° Применяется для подачи воздуха с ?t 0 - -10°
