VENTS

Клапаны вытяжные металлические EFF



версия для печати в pdf


Клапаны вытяжные металлические EFF
Клапаны EFF Розница евро Ваша цена евро со
скидкой 20%
EFF-063 Exhaust Valve 9,0 7,2
EFF 080 Exhst Valve RAL9010 9,0 7,2
EFF 100 Exhst Valve RAL9010 9,0 7,2
EFF 125 Exhst Valve RAL9010 11,0 8,8
EFF 150 Exhst Valve RAL9010 14,0 11,2
EFF 160 Exhst Valve RAL9010 14,0 11,2
EFF 200 Exhst Valve RAL9010 22,0 17,6

Технические характеристики

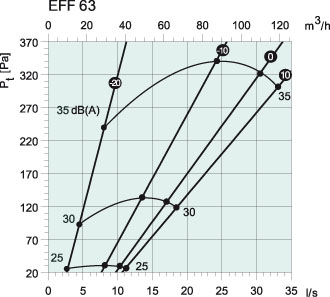

На графиках:

Расход воздуха (м3/ч и л/с), общее давление (Па) и уровень звукового давления (дБ(А)). Цифры от - 20 до + 10 указывают величину воздушного зазора, т.е. расстояние (мм) от центрального конуса до фланца.


Снижение уровня шума, ?L (дБ)
Октавные полосы частот, Гц
  125 250 500 1k 2k 4k 8k
EFF 63 15 15 12 10 3 7 13
EFF 80 14 13 10 9 2 7 12
EFF 100 14 12 10 6 2 6 6
EFF 125 12 11 8 5 3 3 5
EFF 150 - - - - - - -
EFF 160 10 9 7 5 5 5 9
EFF 200 7 6 4 3 3 4 7

Уровень звуковой мощности, Lw
Lw(dB) = LpA + Kok (LpA = из графика Kok = из таблицы)
Корректирующий коэффициент Kok
Октавные полосы частот, Гц
  63 125 250 500 1k 2k 4k 8k
EFF 63 9 -1 -2 -1 -2 -2 -7 -14
EFF 80 9 1 -2 1 0 -4 -8 -18
EFF 100 8 2 -3 -2 -2 -1 -8 -15
EFF 125 9 -2 -1 -1 -3 -1 -11 -20
EFF 150 - - - - - - - -
EFF 160 13 1 -1 -2 -1 -4 -8 -12
EFF 200 7 1 -3 -1 2 -9 -17 -21
Tolerance 6 3 2 2 2 2 3 4


Габаритные Размеры



  oA oB C
EFF 63 63 90 15
EFF 80 80 106 15
EFF 100 100 135 15
EFF 125 125 160 15
EFF 150 150 191 15
EFF 160 160 195 15
EFF 200 200 238 18
