Lambda echos с центробежными вентиляторами подачи воздуха, осевыми конденсаторами и спиральными компрессорами
Корпус
Рама агрегата изготовлена из алюминиевых профилей и нейлоновых соединительных элементов, усиленных стекловолокном. Панели корпуса с двойными стенками, между которыми находится пенополиуретан толщиной 25мм. Гарантированная теплопроводность составляет 0,021 Вт/м?К. Наружная стенка панели изготовлена из предварительно окрашенной оцинкованной стали, внутренняя стенка — из оцинкованной стали. |
Герметичный спиральный компрессор оснащен тепловой защитой от перегрузки электродвигателя, срабатывающей от встроенного датчика температуры.
Конденсатор
Теплообменник из медных трубок с алюминиевым оребрением. Оребрение защищено стандартным металлическим ограждением.
Вентиляторы конденсатора
Осевые вентиляторы с непосредственным приводом со встроенной тепловой защитой от перегрузки электродвигателя и защитной решёткой.
Испаритель
Теплообменник из медных трубок с алюминиевым оребрением.
Вентиляторы испарителя
Центробежные вентиляторы двухстороннего всасывания с 3-фазным электродвигателем и клиноременным вариатором частоты вращения.
Воздушный фильтр
Воздушный фильтр класса EU3 из синтетического огнегасящего материала.
Холодильный контур
Холодильный контур включает в себя: запорный клапан жидкостной линии, заправочный клапан, смотровое стекло, фильтр-осушитель, терморегулирующий вентиль, реле высокого давления (предохранительная плавкая пробка).
Шкаф управления
В шкафу управления находятся: вводной выключатель, автоматические выключатели с электромагнитным и тепловым расцепителями, контакторы, реле защиты вентиляторов от перегрузки, микропроцессорный контроллер, разъем для подсоединения панели дистанционного управления.
Выносная панель дистанционного управления с дисплеем
Позволяет выполнять:
• отображение состояния входов;
• возможность изменения в процессе работы основных параметров системы управления;
• отображение аварийных состояний, сопровождаемых звуковой сигнализацией.
Предохранительные устройства
• реле высокого и низкого давления с ручным возвратом в рабочее состояние;
• предохранительный клапан высокого давления;
• реле защиты вентилятора от перегрузки;
• реле защиты компрессора от перегрузки.
Испытания
Оборудование испытано на заводе-изготовителе и заправлено хладагентом и маслом.
Осевые вентиляторы с непосредственным приводом со встроенной тепловой защитой от перегрузки электродвигателя и защитной решёткой.
Испаритель
Теплообменник из медных трубок с алюминиевым оребрением.
Вентиляторы испарителя
Центробежные вентиляторы двухстороннего всасывания с 3-фазным электродвигателем и клиноременным вариатором частоты вращения.
Воздушный фильтр
Воздушный фильтр класса EU3 из синтетического огнегасящего материала.
Холодильный контур
Холодильный контур включает в себя: запорный клапан жидкостной линии, заправочный клапан, смотровое стекло, фильтр-осушитель, терморегулирующий вентиль, реле высокого давления (предохранительная плавкая пробка).
Шкаф управления
В шкафу управления находятся: вводной выключатель, автоматические выключатели с электромагнитным и тепловым расцепителями, контакторы, реле защиты вентиляторов от перегрузки, микропроцессорный контроллер, разъем для подсоединения панели дистанционного управления.
Выносная панель дистанционного управления с дисплеем
Позволяет выполнять:
• отображение состояния входов;
• возможность изменения в процессе работы основных параметров системы управления;
• отображение аварийных состояний, сопровождаемых звуковой сигнализацией.
Предохранительные устройства
• реле высокого и низкого давления с ручным возвратом в рабочее состояние;
• предохранительный клапан высокого давления;
• реле защиты вентилятора от перегрузки;
• реле защиты компрессора от перегрузки.
Испытания
Оборудование испытано на заводе-изготовителе и заправлено хладагентом и маслом.
Исполнения
LAMBDA ECHOS
Крышный кондиционер, работающий в режиме «только охлаждение».
LAMBDA ECHOS /HP
Реверсивный тепловой насос.
Кроме компонентов, указанных для кондиционера воздуха GAMMA, тепловой насос оснащен:
• В ХОЛОДИЛЬНОМ КОНТУРЕ — ресивером жидкого хладагента, 4–ходовым клапаном реверсирования цикла и вторым терморегулирующим вентиле, системой оттаивания теплообменника конденсатора;
• В ШКАФУ УПРАВЛЕНИЯ — микропроцессорной системой автоматического переключения режимов зима/лето и системой оттаивания теплообменника.
LAMBDA ECHOS /LN
Малошумное исполнение.
Компрессорное отделение дополнительно оснащено звукоизоляцией из звукопоглощающих матов и свинцового экрана.
Крышный кондиционер, работающий в режиме «только охлаждение».
LAMBDA ECHOS /HP
Реверсивный тепловой насос.
Кроме компонентов, указанных для кондиционера воздуха GAMMA, тепловой насос оснащен:
• В ХОЛОДИЛЬНОМ КОНТУРЕ — ресивером жидкого хладагента, 4–ходовым клапаном реверсирования цикла и вторым терморегулирующим вентиле, системой оттаивания теплообменника конденсатора;
• В ШКАФУ УПРАВЛЕНИЯ — микропроцессорной системой автоматического переключения режимов зима/лето и системой оттаивания теплообменника.
LAMBDA ECHOS /LN
Малошумное исполнение.
Компрессорное отделение дополнительно оснащено звукоизоляцией из звукопоглощающих матов и свинцового экрана.
Дополнительное оборудование
Возможны установки со следующими опциями:
• установка с 2 воздушными клапанами FC2S;
• установка с 3 воздушными клапанами FC3S;
• установка с 4 воздушными клапанами и теплоутилизатором RS4S;
• установка с 2 воздушными клапанами и подогревателем воздуха GC2S;
• установка с 3 воздушными клапанами и подогревателем воздуха GC3S;
• установка с 4 воздушными клапанами, подогревателем воздуха, теплоутилизатором GS4S.
Фреоновый контур
• система регулирования частоты вращения вентиляторов для эксплуатации при низкой температуре наружного воздуха;
• манометры;
• соленоидный клапан на жидкостной линии;
• регулировка производительности байпасированием пара высокого давления на сторону всасывания;
• регулировка производительности байпасированием пара высокого давления на сторону всасывания и впрыск жидкого фреона в трубопровод всасывания;
• жидкостной ресивер (в стандартной поставке для моделей HP);
• отсечные вентили на всасывающем и нагнетательном трубопроводах компрессора.
Воздушный контур
• электрический воздухонагреватель;
• водяной воздухонагреватель с или без 3–ходового клапана;
• воздушный фильтр класса EU5;
• карманные фильтры EU7;
• напор нагнетательного вентилятора, увеличенный до 200–400 Па;
• напор всасывающего вентилятора, увеличенный до 200–400 Па;
• электродный увлажнитель;
• теплообменник конденсатора со специальным покрытием;
• защитная решетка и металлический фильтр;
• направление забора воздуха, отличающееся от стандартного;
• датчик качества воздуха по концентрации CO2;
• датчик качества воздуха по концентрации CO2 и датчик горючих газов и запахов (курение табака, запах тела, испарения материалов);
• воздушные клапаны FC2S;
• увеличение стоимости при заказе алюминиевых воздушных клапанов FC2S. Возможна установка сервоприводов с или без возвратных пружин. Возможна установка противодождевых козырьков с защитными решетками;
• увеличение стоимости при заказе алюминиевых воздушных клапанов FC2S–GC3S. Возможна установка сервоприводов с или без возвратных пружин. Возможна установка противодождевых козырьков с защитными решётками;
• увеличение стоимости при заказе алюминиевых воздушных клапанов RS4S–GS4S. Возможна установка сервоприводов с или без возвратных пружин. Возможна установка противодождевых козырьков с защитными решетками.
Электрические принадлежности
• датчик засорения воздушного фильтра;
• ЕС–моторы вентиляторов;
• интерфейс RS485 для связи микропроцессорной системы управления с системой централизованного управления или дистанционного компьютерного управления;
• реле контроля фаз питания с коррекцией до достижения cos>0,9;
• устройство плавного пуска;
• пульт дистанционного управления (в дополнение к панели управления, расположенной на агрегате);
• контакты для вывода на удаленный диспетчерский пункт сигнала о включении компрессоров/вентиляторов;
• питание 230В / 1ф / 50Гц.
Прочее
• резиновые антивибрационные опоры;
• деревянный транспортировочный короб;
• шумоизоляционные конструкции компрессора (стандартно для LN);
• панели толщиной 50мм.
• установка с 2 воздушными клапанами FC2S;
• установка с 3 воздушными клапанами FC3S;
• установка с 4 воздушными клапанами и теплоутилизатором RS4S;
• установка с 2 воздушными клапанами и подогревателем воздуха GC2S;
• установка с 3 воздушными клапанами и подогревателем воздуха GC3S;
• установка с 4 воздушными клапанами, подогревателем воздуха, теплоутилизатором GS4S.
Фреоновый контур
• система регулирования частоты вращения вентиляторов для эксплуатации при низкой температуре наружного воздуха;
• манометры;
• соленоидный клапан на жидкостной линии;
• регулировка производительности байпасированием пара высокого давления на сторону всасывания;
• регулировка производительности байпасированием пара высокого давления на сторону всасывания и впрыск жидкого фреона в трубопровод всасывания;
• жидкостной ресивер (в стандартной поставке для моделей HP);
• отсечные вентили на всасывающем и нагнетательном трубопроводах компрессора.
Воздушный контур
• электрический воздухонагреватель;
• водяной воздухонагреватель с или без 3–ходового клапана;
• воздушный фильтр класса EU5;
• карманные фильтры EU7;
• напор нагнетательного вентилятора, увеличенный до 200–400 Па;
• напор всасывающего вентилятора, увеличенный до 200–400 Па;
• электродный увлажнитель;
• теплообменник конденсатора со специальным покрытием;
• защитная решетка и металлический фильтр;
• направление забора воздуха, отличающееся от стандартного;
• датчик качества воздуха по концентрации CO2;
• датчик качества воздуха по концентрации CO2 и датчик горючих газов и запахов (курение табака, запах тела, испарения материалов);
• воздушные клапаны FC2S;
• увеличение стоимости при заказе алюминиевых воздушных клапанов FC2S. Возможна установка сервоприводов с или без возвратных пружин. Возможна установка противодождевых козырьков с защитными решетками;
• увеличение стоимости при заказе алюминиевых воздушных клапанов FC2S–GC3S. Возможна установка сервоприводов с или без возвратных пружин. Возможна установка противодождевых козырьков с защитными решётками;
• увеличение стоимости при заказе алюминиевых воздушных клапанов RS4S–GS4S. Возможна установка сервоприводов с или без возвратных пружин. Возможна установка противодождевых козырьков с защитными решетками.
Электрические принадлежности
• датчик засорения воздушного фильтра;
• ЕС–моторы вентиляторов;
• интерфейс RS485 для связи микропроцессорной системы управления с системой централизованного управления или дистанционного компьютерного управления;
• реле контроля фаз питания с коррекцией до достижения cos>0,9;
• устройство плавного пуска;
• пульт дистанционного управления (в дополнение к панели управления, расположенной на агрегате);
• контакты для вывода на удаленный диспетчерский пункт сигнала о включении компрессоров/вентиляторов;
• питание 230В / 1ф / 50Гц.
Прочее
• резиновые антивибрационные опоры;
• деревянный транспортировочный короб;
• шумоизоляционные конструкции компрессора (стандартно для LN);
• панели толщиной 50мм.

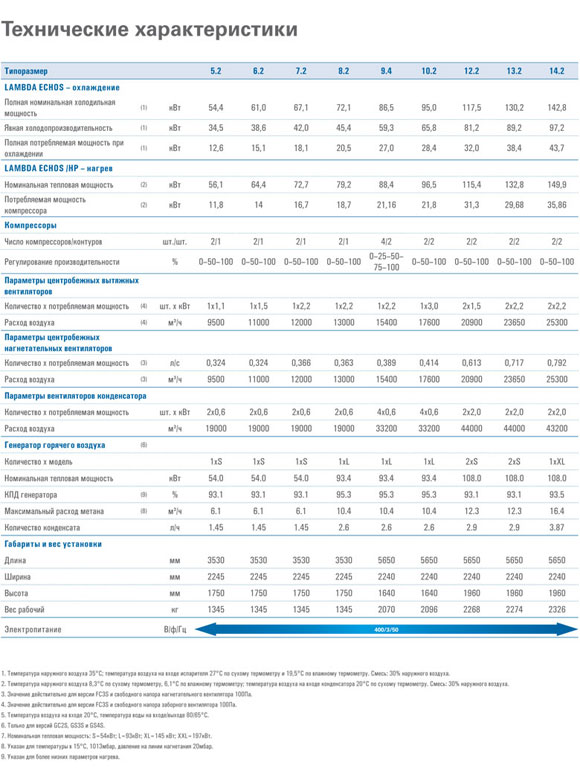

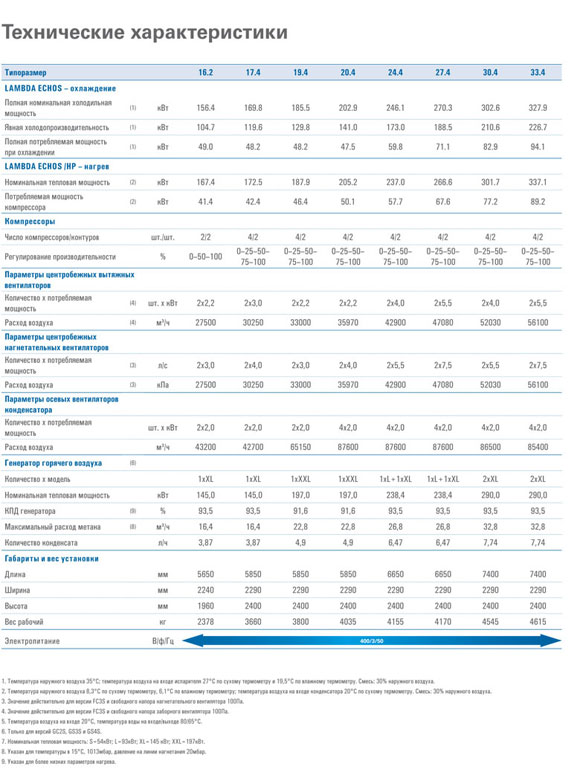

Технические характеристики
|
