ВО 06-300 (ВО 13-290) №12,5 с эл.двигателем АИР 112 MB8 3,0 кВт 750 об./мин

Осевой вентилятор низкого давления из углеродистой стали

Вентилятор осевой низкого давления серии ВО 06-300 (ВО 13-290) №12,5 с электродвигателем АИР 112 MB8 3,0 кВт 750 об./мин общепромышленного назначения из углеродистой стали.

Рабочая точка вентилятора: 46000 м3/час при давлении 153 Па.

Цена с НДС
Договорная

Общие сведения

Вентилятор осевой низкого давления серии ВО 06-300 (ВО 13-290) №12,5 с электродвигателем АИР 112 MB8 3,0 кВт 750 об./мин общепромышленного назначения, изготовленный из углеродистой стали.

Данный осевой вентилятор, как и иные осевые вентиляторы серии ВО, перемещает воздух или газ в плоскости оси рабочего колеса, которое приводится в движение электродвигателем. Осевой вентилятор серии ВО предназначен для систем вентиляции или отопления воздуха и иных газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха с температурой от минус 40°С до плюс 40°С (45 °С – для вентиляторов тропического исполнения), не содержащих пыли и других твердых примесей не более 10 мг/м3, а также волокнистых материалов и липких веществ.

Вентилятор предназначен для эксплуатации в условиях умеренного (У) климата (2-й категории размещения) и тропического (Т) климата (2-й категории размещения) в соответствии с ГОСТ 15150-69.

Среднее квадратическое значение виброскорости не более 6,3 мм/с. Установка вентиляторов на объекты, подверженные колебаниям с виброскоростью более 2 мм/с не допускается.

Вентилятор устанавливается в местах, защищенных от воздействия атмосферных осадков.

осевой вентилятор ВО 06-300 (ВО 13-290) №12,5 состоит из следующих узлов, которые можно приобрести отдельно:

  • вентилятор ВО 06-300 (ВО 13-290) №12,5 без электродвигателя
  • рабочее колесо вентилятора ВО 06-300 (ВО 13-290) №12,5
  • обечайка (корпус) вентилятора ВО 06-300 (ВО 13-290) №12,5
  • электродвигатель АИР 112 MB8 3,0 кВт 750 об./мин под вентилятор ВО 06-300 (ВО 13-290) №12,5

Общие сведения осевых вентиляторах ВО 06-300:

  • Низкого давления
  • Одностороннего всасывания
  • Количество лопаток 3
  • Направление вращения – правое
  • Вентиляторы изготавливаются в соответствии с ТУ У 3.40-00241264-050-95

Назначение осевых вентиляторов ВО 06-300:

осевой вентилятор ВО 06-300 предназначен для систем вентиляции или отопления воздуха и иных газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха с температурой от минус 40°С до плюс 40°С (45°С – для вентиляторов тропического исполнения), не содержащих пыли и других твердых примесей не более 10 мг/м3, а также волокнистых материалов и липких веществ. Вентилятор предназначен для эксплуатации в условиях умеренного (У) климата (2-й категории размещения) и тропического (Т) климата (2-й категории размещения) в соответствии с ГОСТ 15150-69.

Осевые вентиляторы ВО 06-300 применяются:

Вентилятор применяется в системах воздушного отопления, приточной и вытяжной вентиляции, кондиционирования воздуха и различных технологичных установок, не имеющих взрывоопасных веществ; комплектующих изделий машиностроения, если требования, предъявляемые к вентиляторам, будут соответствовать их назначению; а также для систем вентиляции и воздушного отопления жилых помещений. Осевой вентилятор ВО 06-300 (ВО 13-290) также применяется и для других санитарно-технических и производственных целей.

Осевые вентиляторы применяются:

  • в системах кондиционирования воздуха;
  • в системах приточной и вытяжной;
  • в системах воздушного отопления;
  • в различных технологичных установках;
  • для других санитарно-производственных целей.

Принцип работы осевого вентилятора ВО 06-300:

Воздух путем передачи ему энергии лопаток рабочего колеса поступает в вентилятор под воздействием центробежной силы под углом 90 градусов и поступает в радиальном направлении в улитку спирального корпуса; в улитке, перемещаясь по спирально-образному корпусу, под давлением, направляется через выхлоп вентилятора.

Комплектность центробежного вентилятора ВО 06-300:

Вентилятор ВО 06-300 (ВО 13-290) №12,5 с электродвигателем АИР 112 MB8 3,0 кВт 750 об./мин состоит из таких основных узлов, как:

  • корпус вентилятора, выполненный в виде цилиндра с обеих сторон отбортованного фланцами рабочего колеса;
  • рабочее колесо, смонтированное непосредственно на валу электродвигателя;
  • электродвигатель АИР 112 MB8 3,0 кВт 750 об./мин;
  • станина (опора) для установки на фундамент вентилятора.

Указания мер безопасности при эксплуатации осевого вентилятора ВО 06-300 (ВО 13-290) №12,5

Во время подготовки вентилятора осевого ВО 06-300 (ВО 13-290) к работе и при его эксплуатации должны соблюдаться правила техники безопасности:

1. К монтажу и эксплуатации вентилятора допускаются лица, изучившие устройство, правила эксплуатации и прошедшие инструктаж по соблюдению правил техники безопасности.
2. Обслуживание и ремонт вентилятора производить после отключения его от электросети и полной остановки вращения частей.
3. В процессе монтажа необходимо строго следить за тем, чтобы в проточной части вентилятора и внутри воздуховодов не оставалось посторонних предметов.
4. Система аспирации, в которой работает вентилятор, должна исключать попадание посторонних предметов в проточную часть вентилятора.
5. При отключении вентилятора от воздуховодов входное и выходное отверстия должны быть закрыты от случайного попадания в них посторонних предметов.
6. Перед включением вентилятора необходимо прекратить работы по обслуживанию (ремонту, очистке и пр.) данного вентилятора и электродвигателя и оповестить персонал о пуске вентилятора.
7. Монтаж электрооборудования, а также заземление его и вентилятора производиться в соответствии с «Правилами устройства электроустановок» (ПУЭ).
8. При работах, связанных с опасностью поражения электрическим током (в том числе статическим электричеством), применять защитные средства.

Подготовка вентилятора осевого ВО 06-300 (ВО 13-290) №12,5 к работе и порядок работы:

Перед монтажом вентилятора необходимо произвести внешний осмотр узлов, замеченные повреждения устранить.

При монтаже вентилятора необходимо:

1) снять ограждения с входного и выходного отверстий;
2) убедиться в свободном, без касаний и заеданий, вращении рабочего колеса;
3) проверить затяжку болтовых соединений: особое внимание обратить на крепление электродвигателя к корпусу, рабочего колеса к валу электродвигателя.

Вентилятор должен быть заземлен. Убедиться в отсутствии посторонних предметов в проточной части вентилятора и воздуховодах. Подключить к электросети.

Кратковременным включением электродвигателя проверить направление вращения рабочего колеса в соответствии с указанием стрелки.

Если направление вращения не соответствует указанному, необходимо изменить его переключением фаз на клеммах электродвигателя.

При выполнении работ необходимо соблюдать меры безопасности, указанные в разделе выше.

Перед пуском вентилятора необходимо проверить фиксацию разъемных частей корпуса.

При обнаружении повышенной вибрации и возникновении дополнительного шума в запускаемом вентиляторе, необходимо его отключить и устранить выявленные дефекты.

Техническое обслуживание осевого вентилятора ВО 06-300 (ВО 13-290) №12,5

Для обеспечения бесперебойной работы вентилятора и повышения его долговечности необходимо осуществлять правильный и регулярный технический уход, а также проводить необходимые работы, обеспечивающие нормальное техническое состояние вентилятора.

Содержание работ и методика проведения периодического технического обслуживания:

1. Внешний осмотр вентиляторов с целью выявления механических повреждений.
2. Проверка состояния фланцевых уплотнений вентилятора.
3. Проверка состояния сварных и болтовых соединений.
4. Очистка внутри корпуса вентилятора и рабочего колеса от пыли, загрязнений, а также посторонних предметов.
5. Прослушивание вентилятора, контроль уровня вибрации. Вибрация может быть вызвана износом подшипников электродвигателя, налипанием грязи на лопатки рабочего колеса, ослаблением крепления вентилятора.
6. Тщательный осмотр крепежных соединений рабочего колеса для определения повреждения лопаток, прочности соединения колеса с валом электродвигателя, состояния покрытий и устранение замеченных дефектов.
7. Проверка крепления вентилятора.

Консервация, упаковка, транспортирование осевого вентилятора ВО 06-300 (ВО 13-290) №12,5

На внутренний рынок вентилятор транспортируется в собранном виде, без упаковки.

При получении вентилятора необходимо проверить комплект поставки и убедиться в отсутствии механических повреждений.

Хранить вентилятор следует в местах, защищенных от действия атмосферной влаги и пыли.

При длительном хранении необходимо осматривать вентилятор через каждые 6 месяцев и при необходимости возобновлять смазку внешних обработанных мест.

Гарантии завода-изготовителя:

Гарантийный срок эксплуатации вентиляторов осевых 12 месяцев со дня ввода вентиляторов в эксплуатацию, но не более 5000 ч. общей продолжительности работы.

Предприятие-изготовитель обязуется в течение гарантийного срока безвозмездно устранять неисправности вентилятора при условии соблюдения потребителем правил транспортировки, хранения, монтажа и эксплуатации. Для устранения неисправностей вентилятора покупатель обязан доставить его на территорию завода-изготовителя за свой счет.

Гарантии предприятия-изготовителя не распространяются на вентиляторы при нарушении потребителем (заказчиком) правил их перевозки и хранения.

Начало гарантийного срока исчисляется со дня пуска вентилятора в эксплуатацию, но не позднее 3 месяцев с момента получения его заказчиком.

Сведения о рекламациях осевого вентилятора ВО 06-300 (ВО 13-290) №12,5

Рекламационный акт должен быть составлен компетентной комиссией представителя покупателя. В акте необходимо указать:
а) наименование организации – владельца изделия и полный почтовый и железнодорожный адрес;
б) время и место составления акта;
в) фамилии лиц, составляющих акт, и их должность;
г) время получения изделия и его заводской номер;
д) время ввода изделия в эксплуатацию;
е) условия эксплуатации (проработанное изделием количество часов, характер выполненной работы до обнаружения дефекта);
ж) количество и наименование дефектных деталей;
з) подробное описание недостатков, по возможности с указанием причин, вызвавших недостатки, и обстоятельств, при которых они обнаружены;
и) заключение комиссии, составившей акт о причинах неисправностей;
й) по запросу завода-изготовителя, рекламационный акт должен сопровождаться детализированным фото вентилятора в целом или его отдельных узлов.

Акт об обнаруженных визуально дефектах должен быть составлен не позднее 10 дней после получения изделия.

Акт о скрытых дефектах изделия, не обнаруженных при приемке на заводе, должен быть составлен в пятидневный срок с момента обнаружения дефекта и направлен предприятию-изготовителю. Одновременно с актом необходимо направить дефектные детали, на которых краской следует нанести заводской номер изделия или укрепить бирку с тем же номером.

Дефектные крупногабаритные составные части металлоконструкций на завод не отправляются, а составляется подробное описание дефекта, по возможности, снабженное фотографией дефектного места.

Акты, составленные с нарушением указанных выше условий, завод-изготовитель к рассмотрению не принимает.

Завод не несет ответственности за повреждения в результате неправильного монтажа, обслуживания при эксплуатации и хранения изделия.

Во время гарантийного срока в случае обнаружения дефектов представитель завода по вызову организации, эксплуатирующей изделие, может выехать на место. Если дефект произошел не по вине завода, организация, вызвавшая представителя завода принимает на себя затраты, связанные с вызовом.



ООО «Промышленные вентиляторы» предлагает на рынке следующие разновидности вентиляторов осевых низкого давления серии ВО:

вентилятор ВО 06-300; ВО № 2.5; ВО № 3.15; ВО № 4; ВО № 5; ВО № 6.3; ВО № 8; ВО № 10; ВО № 12.5.
вентилятор ВО 13-290 № 2.5; ВО 13-290 № 3.15; ВО 13-290 № 4; ВО 13-290 № 5; ВО 13-290 № 6.3; ВО 13-290 № 8; ВО 13-290 № 10; ВО 13-290 № 12.5.

Основные технические характеристики

ВО 06-300 (ВО 13-290) №12,5 : технические характеристики

Параметр Величина
Модель: ВО 06-300 (ВО 13-290) №12,5
Рабочая точка вентилятора: Производительность, м3/ч: 46000
Рабочая точка вентилятора: Давление, Па: 153
Макс. температура перемещаемого воздуха, °С: 80
Предел загрязненности, мг/м3: 10


Электродвигатель АИР 112 MB8: технические характеристики

Параметр Величина
Скорость вращения, об./мин: 750
Масса, кг: 53
Частота тока, Гц: 50
кВт: 3,0
Класс защиты устройства, IP: 54
Фазность: 3-фазный
Напряжение, В: 220/380
Модель: АИР 112 MB8
Тип электродвигателя: асинхронный
Вид: общепромышленный
Серия двигателя: АИР
Габарит (высота оси вращения), мм: 112
Диаметр вала, мм: 32
n, об./мин: 700
Климатическое исполнение: У3
КПД, %: 76,9
Коэффициент мощности, cos?: 0,71
Потребляемый номинальный ток, Iн (А): 8,6
Отношение пускового тока к номинальному, Iпуск/ Iн: 5
Отнош. макс. вращ-го момента силы к ном., Мmах/Мн: 2,1
Отнош. пуск. вращ-го момента силы к ном., Мпуск/Мн: 2

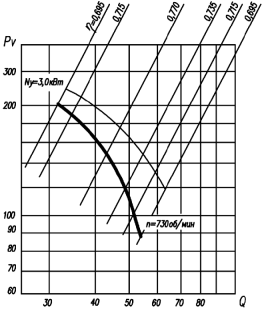

Аэродинамические характеристики

ВО 06-300 (ВО 13-290) №12,5

осевой вентилятор ВО 06-300 (ВО 13-290): габаритные и присоединительные размеры
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ:
Pv - полное давление,
Па;
Q - производительность,
тыс. м3/ч;
- установочная мощность,
кВт;
n - частота вращения
рабочего колеса, об/мин;
? - КПД.

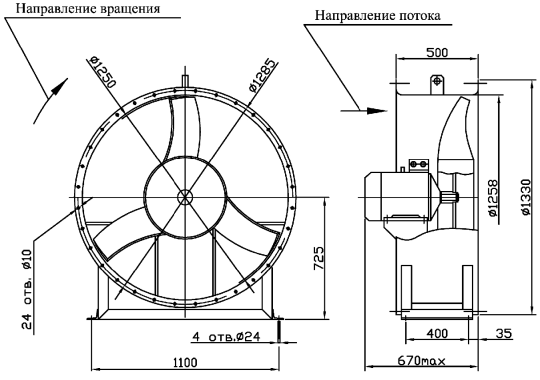

Габаритные и присоединительные размеры

ВО 06-300 (ВО 13-290) №12,5

Другие вентиляторы ВО 06-300 (ВО 13-290) №12,5:

Вентилятор / электродвигатель Рабочая точка вентилятора: Производительность, м3/ч Рабочая точка вентилятора: Давление, Па Частота вращения дв., об./мин Цена,
грн. с НДС
ВО 06-300 (ВО 13-290) №12,5 / АИР112MB8 (3,0 / 750) 46000 153 750 Договорная
ВО 06-300 (ВО 13-290) №12,5 / АИР132S8 (4,0 / 750) 48000 140 750 Договорная
ВО 06-300 (ВО 13-290) №12,5 / АИР132M6 (7,5 / 1000) 51000 120 1000 Договорная
