Центробежный вентилятор горячего дутья ВДН-21

Центробежный вентилятор горячего дутья

Вентилятор центробежный горячего дутья ВДН-21. Мощность двигателя: 315 кВт; Частота вращения двигателя: 1000 об./мин; Производительность: 143000 м3/час; Полное давление: 3800 Па.

Цена с НДС
Договорная

Общие сведения

Вентилятор центробежный горячего дутья одностороннего всасывания ВДН-21

Центробежные вентиляторы горячего дутья одностороннего всасывания ВДН-21 применяются предназначены для подачи воздуха в топочные камеры котлоагрегатов котельных цехов тепловых электростанций или крупных промышленных котельных установок. Такими вентиляторами комплектуются котлы с уравновешенной тягой паропроизводительностью 1-25 т/ч, а также газомазутные водогрейные котлы теплопроизводительностью 0,5-16 Гкал/ч. Допускается применение вентиляторов в технологических установках различных отраслей народного хозяйства для перемещения чистого воздуха, а также в качестве дымососов на газомазутных котлах с уравновешенной тягой.

Общие сведения о центробежных вентиляторах ВДН-21:

  • Среднего и высокого давления
  • Одностороннего всасывания
  • Корпус спиральный поворотный
  • Вперёд загнутые лопатки
  • Количество лопаток - 32
  • Направление вращения - правое и левое.

Сфера применения пылевых вентиляторов ВДН-21:

Центробежные дутьевые вентиляторы ВДН предназначены для перемещения у воздуха и невзрывоопасных неагрессивных газовоздушных смесей с температурой от -30°С до +200°С, запыленностью до 0,1 г/м3, не содержащих липких, волокнистых и абразивных включений. Рассчитаны на продолжительный режим работы в помещении и на открытом воздухе (вне помещения под навесом) в условиях умеренного климата (климатическое исполнение У, категория размещения 1,2,3,4 ГОСТ 15150-69).

Конструкция вентиляторов горячего дутья ВДН

Основными узлами вентиляторов ВД являются: рабочее колесо, корпус (улитка), всасывающий патрубок, электродвигатель, привод, рама (опора). Корпус двигателя с насаженным на его вал рабочим колесом установлены на П-образной раме. Рама притягивается к общему фундаменту болтами. Сварной спиральный корпус собран из двух боковых стенок и обечайки. К передней стенке корпуса с помощью болтового соединения крепится всасывающий патрубок цилиндрической формы.

По отдельному договору с заказчиком с вентилятором может поставляться всасывающий карман с лопастным направляющим аппаратом. Всасывающий карман устанавливается на входе потока воздуха в корпус (крепится к патрубку сваркой) и позволяет, изменяя направление потока на 90°, стабилизировать его и повысить КПД тягодутьевой машины. Регулирование производительности и полного давления вентилятора осуществляется лопастным направляющим аппаратом. Управление направляющим аппаратом может осуществляться вручную или исполнительным механизмом.

Варианты изготовления дутьевых вентиляторов ВДН-21

Тягодутьевые машины ВДН-21 выпускаются правого и левого вращения. При правом вращении рабочее колесо вращается по часовой стрелке, если смотреть на колесо со стороны электродвигателя, при левом вращении - против часовой стрелки. Улитка ВДН-21 изготавливается с углом разворота от 0° до 270° через каждые 15°, при этом ребра улитки, мешающие установке, подрезаются.

Углы разворота корпуса вентиляторов ВДН:

    Правого вращения (со стороны электродвигателя)

Углы разворота корпуса вентиляторов ВД









    Левого вращения (со стороны электродвигателя)

Углы разворота корпуса вентиляторов ВД







Основные технические характеристики

ВДН-21: технические характеристики

Параметр Величина
Модель: ВДН-21
Полное давление, Па: 3800
Производи­тельность, м3/час: 143000
Мощность двигателя, кВт: 315
Частота вращения двигателя, об./мин: 1000
Макс. температура перемещаемой среды, °С: 200
Максимальный КПД, ηmax (%): 85
Масса, кг: 5360

Аэродинамические характеристики

ВДН-21

Центробежный вентилятор ВДН-21: аэродинамические характеристики
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
Q - Производительность, тыс. м3
Pv - Полное давление, даПа
N - Установочная мощность, кВт
η - КПД

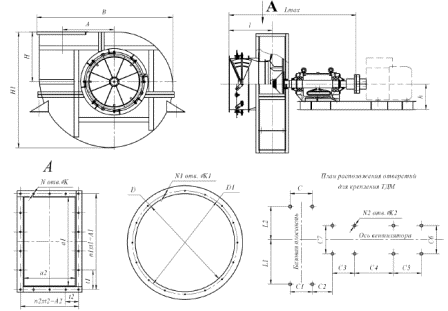

Габаритные и присоединительные размеры

ВДН-21

С4, С5, С6 – размеры уточняются при выборе электродвигателя

Модель Габаритные размеры, мм
h H H1 B I Lmax A
ВДН-21 545 1286 4070 3205 953 2893 1365

Модель Присоединительные размеры, мм
A1 A2 a1 a2 t1 t2 N N1 n1 n2 K K1 D D1
ВДН-21 1170 900 1050 780 292 300 14 24 4 3 19 19 1400 1500

Модель Крепёжные размеры, мм
N2 K2 C C1 C2 C3 C7 L1 L2
ВДН-21 8 28 670 670 380 850 975 1386 1095

Другие вентиляторы ВДН:

ВентиляторПолное давление, ПаПроизводи­тельность, м3/часМощность двигателя, кВтЧастота вращения двигателя, об./мин Цена,
грн. с НДС
ВДН-6,3 625-1380 3400-5100 3-7,5 1000-1500 Договорная
ВДН-8 640-2730 2400-15360 11-15 1000-1500 Договорная
ВДН-9 780-3430 3960-22420 11-22 1000-1500 Договорная
ВДН-10 1030-4290 4790-30490 11-37 1000-1500 Договорная
ВДН-11,2 1290-5400 6020-42680 22-55 1000-1500 Договорная
ВДН-12,5 1570-6600 4690-59470 37-90 1000-1500 Договорная
ВДН-15 1170-9700 14510-116200 55-315 750-1500 Договорная
ВДН-18 1317-4210 82980-214500 90-200 750-1000 Договорная
ВДН-17 1510-12580 20740-168800 90-630 750-1500 Договорная
ВДН-13 1260 80000 132 1500 Договорная
ВДН-20 1600-5198 115000-309000 160-400 750-1000 Договорная
ВДН-22 3330 210000 250 750 Договорная
ВДН-21 3800 143000 315 1000 Договорная
ВДН-26 4610 350000 315-800 600-750 Договорная
ВДН-24 3950 275000 400 750 Договорная
ВДН-19 6550 130000 400 1000 Договорная
ВДН-24х2 4380 500000 400-630 600-750 Договорная
ВДН-28 5050 430000 400-800 600-750 Договорная
ВДН-31,5 9415 367000 800-1250 600-750 Договорная
ВДН-32 6030 475000 1000-1600 750-1000 Договорная
ВДН-36х2 12300 730000 2000-4000 600-750 Договорная
ВДН-25х2 8750 500000 2500 1000 Договорная
ВДН-25х2-І 9540 504000 2500 750-1000 Договорная
ВДН-25х2-ІІ 10175 500000 2500 1000 Договорная
ВДН-28х2-І 12300 730000 3150 1000 Договорная
