Центробежный вентилятор горячего дутья ВД-13,5
Центробежный вентилятор горячего дутья
Вентилятор центробежный горячего дутья ВД-13,5. Мощность двигателя: 90-160 кВт; Частота вращения двигателя: 750-1000 об./мин; Производительность: 45000-60000 м3/час; Полное давление: 4570-5060 Па.
Договорная
Общие сведения
Вентилятор центробежный горячего дутья одностороннего всасывания ВД-13,5
Центробежные вентиляторы горячего дутья одностороннего всасывания ВД-13,5 применяются предназначены для подачи воздуха в топочные камеры котлоагрегатов котельных цехов тепловых электростанций или крупных промышленных котельных установок. Такими вентиляторами комплектуются котлы с уравновешенной тягой паропроизводительностью 1-25 т/ч, а также газомазутные водогрейные котлы теплопроизводительностью 0,5-16 Гкал/ч. Допускается применение вентиляторов в технологических установках различных отраслей народного хозяйства для перемещения чистого воздуха, а также в качестве дымососов на газомазутных котлах с уравновешенной тягой.
Общие сведения о центробежных вентиляторах ВД-13,5:
- Среднего и высокого давления
- Одностороннего всасывания
- Корпус спиральный поворотный
- Вперёд загнутые лопатки
- Количество лопаток - 32
- Направление вращения - правое и левое.
Сфера применения пылевых вентиляторов ВД-13,5:
Центробежные дутьевые вентиляторы ВД предназначены для перемещения у воздуха и невзрывоопасных неагрессивных газовоздушных смесей с температурой от -30°С до +200°С, запыленностью до 0,1 г/м3, не содержащих липких, волокнистых и абразивных включений. Рассчитаны на продолжительный режим работы в помещении и на открытом воздухе (вне помещения под навесом) в условиях умеренного климата (климатическое исполнение У, категория размещения 1,2,3,4 ГОСТ 15150-69).
Конструкция вентиляторов горячего дутья ВГД, ВГДН
Основными узлами вентиляторов ВД являются: рабочее колесо, корпус (улитка), всасывающий патрубок, электродвигатель, привод, рама (опора). Корпус двигателя с насаженным на его вал рабочим колесом установлены на П-образной раме. Рама притягивается к общему фундаменту болтами. Сварной спиральный корпус собран из двух боковых стенок и обечайки. К передней стенке корпуса с помощью болтового соединения крепится всасывающий патрубок цилиндрической формы.
По отдельному договору с заказчиком с вентилятором может поставляться всасывающий карман с лопастным направляющим аппаратом. Всасывающий карман устанавливается на входе потока воздуха в корпус (крепится к патрубку сваркой) и позволяет, изменяя направление потока на 90°, стабилизировать его и повысить КПД тягодутьевой машины. Регулирование производительности и полного давления вентилятора осуществляется лопастным направляющим аппаратом. Управление направляющим аппаратом может осуществляться вручную или исполнительным механизмом.
Варианты изготовления дутьевых вентиляторов ВД-13,5
Тягодутьевые машины ВД-13,5 выпускаются правого и левого вращения. При правом вращении рабочее колесо вращается по часовой стрелке, если смотреть на колесо со стороны электродвигателя, при левом вращении - против часовой стрелки. Улитка ВД-13,5 изготавливается с углом разворота от 0° до 270° через каждые 15°, при этом ребра улитки, мешающие установке, подрезаются.

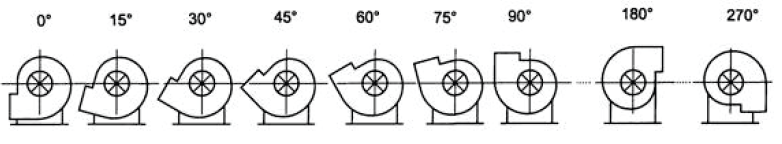

Углы разворота корпуса вентиляторов ВГД, ВГДН:
Правого вращения (со стороны электродвигателя)Левого вращения (со стороны электродвигателя)
Основные технические характеристики
ВД-13,5: технические характеристики
Параметр | Величина |
---|---|
Модель: | ВД-13,5 |
Тип электродвигателя: | АИР |
Напряжение, В: | 380/660 |
Полное давление, Па: | 4570-5060 |
Производительность, м3/час: | 45000-60000 |
Мощность двигателя, кВт: | 90-160 |
Частота вращения двигателя, об./мин: | 750-1000 |
Макс. температура перемещаемой среды, °С: | 200 |
Максимальный КПД, ηmax (%): | 72 |
Масса, не более, кг: | 2145 |
Аэродинамические характеристики

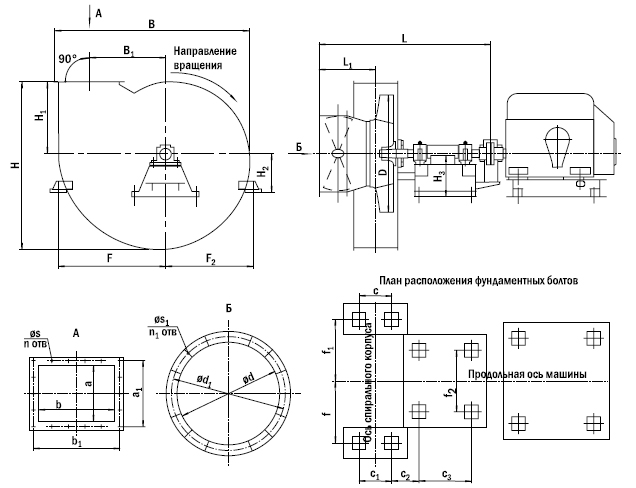

Габаритные и присоединительные размеры
ВД-13,5
Модель | Габаритные размеры, мм | ||||||||
B | B1 | D | H | H1 | H2 | H3 | L | L1 | |
ВД-13,5 | 2390 | 821 | 1350 | 2145 | 945 | 1200 | 626 | 2330 | 777 |
Модель | Присоединительные размеры, мм | |||||||||
a | a1 | b | b1 | d | d1 | n | n1 | s | s1 | |
ВД-13,5 | 510 | 590 | 788 | 880 | 1100 | 1176 | 18 | 16 | 14 | 14 |
Модель | Установочные размеры, мм | |||||||
c | c1 | c2 | c3 | f | f1 | f2 | ||
ВД-13,5 | 620 | 620 | 380 | 670 | 650 | 650 | 890 |
Другие вентиляторы ВД:
Вентилятор | Полное давление, Па | Производительность, м3/час | Мощность двигателя, кВт | Частота вращения двигателя, об./мин | Цена, грн. с НДС |
---|---|---|---|---|---|
ВД-2,7 | 465-1490 | 830-1185 | 1,5-2,2 | 1500-3000 | Договорная |
ВД-3,5 | 2650 | 2200-3700 | 3-5,5 | 1500-3000 | Договорная |
ВД-13,5 | 4570-5060 | 45000-60000 | 90-160 | 750-1000 | Договорная |
ВД-15,5 | 6040-6680 | 50000-129000 | 160-315 | 750-1000 | Договорная |
ВД-20 | 9350 | 180000 | 315 | 750 | Договорная |
ВД-18 | 4710-8350 | 97000-128000 | 315-630 | 750-1000 | Договорная |
ВД-17,5 | 16000 | 78000 | 500 | 1500 | Договорная |
