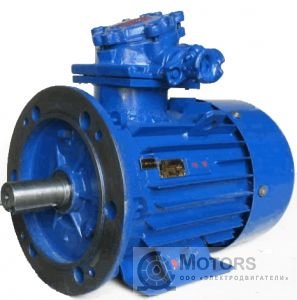

Электродвигатель АИММ 280 S2
Взрывозащищенный асинхронный трёхфазный электромотор
Электродвигатель асинхронный взрывозащищенный АИММ 280 S2: мощность: 110,0 кВт; номинальная скорость вращения: 3000 оборотов в минуту; корпус: серый чугун; габарит (высота оси вращения вала): 280 мм; диаметр вала: 70 мм; частотота переменного тока 50 Гц напряжением 380/660 В.
Варианты монтажного исполнения:
IM1081 на лапах, IM3081 с фланцем, IM2081 комбинированный.
Договорная
Стоимость электродвигателей указана с учетом НДС для монтажного исполнения 1081, для исполнения: 2081 - +5%; 3081 - +3%
Общие сведения
Двигатели взрывозащищенные серии АИММ изготавливаются с исполнением по взрывозащите 1ExdellBT4. Окружающая среда – взрывоопасная с содержанием взрывоопасной пыли, газов или паров, категорий IIА или IIВ, температурой воспламенения Т4 по ГОСТ12.1.011 и ПУЭ гл.VII-3.
Двигатели АИММ изготавливаются следующих габаритов 160, 180, 200, 225, 250, 280 мм (установочные размеры по РС3031).
Электродвигатель АИММ 280 S2 – взрывозащищенный асинхронный трехфазный двигатель с короткозамкнутым ротором, предназначенный для работы от сети частотой переменного тока 50 Гц напряжением 380/660 В.
У электродвигателя АИММ 280 S2 номинальная скорость вращения 3000 оборотов в минуту.
Габарит (высота оси вращения вала): 280 мм; диаметр вала: 70 мм; мощность: 110,0 кВт; климатическое исполнение: У3; ІР: 54.
Корпус двигателя выполнен из серого чугуна.
Варианты монтажного исполнения:
IM1081 на лапах, IM3081 с фланцем, IM2081 комбинированный.
Общие сведения по асинхронному электродвигателю АИММ 280 S2
Асинхронные трёхфазные взрывозащищенные электродвигатели с короткозамкнутым ротором АИММ 280 S2 применяются во всех отраслях промышленности, в частности для электроприводов различных промышленных устройств, механизмов и машин.
Конструктивные исполнения и способ монтажа выполнены по ГОСТ 2479-79.
Преимущества асинхронного электродвигателя АИММ 280 S2
- возможность кратковременных механических перегрузок
- простота конструкции
- простота пуска и легкость его автоматизации
- преимущественно постоянная скорость при разных нагрузках
- повышен КПД (до 75%) за счет высокой точности изготовления
- снижен уровень шума (до 55 дБ) за счет применения высокоточных подшипников
- степень защиты IP54 электродвигателей обеспечивает повышенную защищенность оболочки электродвигателя от воды и пыли
- снижен уровень реактивных токов cosф (до 0,86), что приводит к значительному снижению риска перенапряжения в сети
- высокая эксплуатационная надежность электродвигателя при пусках и спонтанно возникающих перегрузках получена путем значительного увеличения кратности пусковых моментов
- корпус отлит из серого чугуна.
Основные технические характеристики
Параметр | Величина |
---|---|
Модель: | АИММ 280 S2 |
Тип электродвигателя: | асинхронный |
Вид: | взрывозащищенный |
Серия двигателя: | АИММ |
Габарит (высота оси вращения), мм: | 280 |
Диаметр вала, мм: | 70 |
Напряжение, В: | 380/660 |
Фазность: | 3-фазный |
Частота тока, Гц: | 50 |
кВт: | 110,0 |
Скорость вращения, об./мин: | 3000 |
Климатическое исполнение: | У3 |
Класс защиты устройства, IP: | 54 |
КПД, %: | 93,0 |
Коэффициент мощности, cosф: | 0,93 |
Потребляемый номинальный ток, Iн (А): | 194,0/112,0 |
Отношение пускового тока к номинальному, Iпуск/ Iн: | 7,5 |
Отнош. макс. вращ-го момента силы к ном., Мmах/Мн: | 3,0 |
Отнош. пуск. вращ-го момента силы к ном., Мпуск/Мн: | 1,9 |
Масса, кг: | 720,0 |
Габаритные и присоединительные размеры
Модель эл.двигателя |
Габаритные размеры, мм | |||||||||||||||||||||||||
l1 | l10 | l'10 | l20 | l21 | l30 | l31 | b1 | b10 | b31 | h | h5 | h31 | d1 | d10 | d20 | d22 | d24 | d25 | d30 | n | ? | l11 | b11 | |||
Электродвигатель АИММ 280 S2 | 140 | 368 | 419 | 6 | 22 | 1110 |
190 | 20 |
457 | 510 | 280 | 74,5 | 615 | 70 | 24 | 600 | 24 | 660 | 550 | 640 | 6 | 67030' | 500 | 560 |

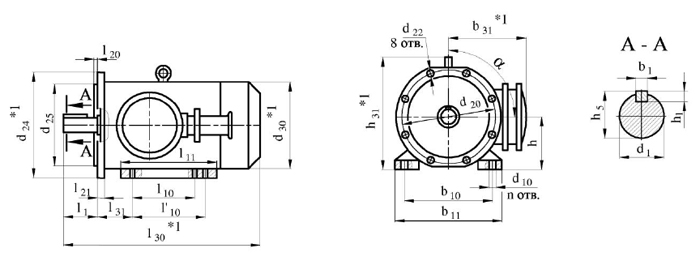

Схема габаритных размеров электродвигателя:
