Серия 6АМУ315
Двигатели асинхронные с короткозамкнутым ротором серии 6АМУ315 общего назначения предназначены для продолжительного режима работы от сети переменного тока частоты 50 или 60 Гц.
Двигатели изготавливаются на номинальное напряжение 380/660 В. По заказу потребителей двигатели могут быть изготовлены и на другие номинальные напряжения до 690 В при частоте сети 50 и 60 Гц.
Исполнение двигателя по способу монтажа IM1001, IM2001, IM3011 в соответствии с ГОСТ 2479. По согласованию с потребителем двигатели изготавливаются и с другими исполнениями по способу монтажа в соответствии с ГОСТ 2479.
Электродвигатели реверсивные.
Сервис-фактор 1,1.
По требованию заказчика двигатели могут изготавливаться повышенной точности по установочным размерам (исполнение П), с встроенной температурной защитой (исполнение Б), с пониженной вибрацией (исполнение R).
Пуск электродвигателей прямой, обеспечивается как при номинальном напряжении сети, так и при снижении напряжения сети за время пуска до 0,8 Uном.
Вид климатического исполнения: У2, У3, Т2, УХЛ1, ОМ 2
Степень защиты корпуса и коробки выводов: IP 54.
Способ охлаждения: IC0141
Пример записи обозначения двигателя 6АМУ315М4У2 напряжением 380/660 В, частотой сети 50 Гц, мощностью 200 кВт, климатического исполнения У2, исполнением по способу монтажа IМ1001 с вводным устройством К-3-II (с панелью выводов и двумя штуцерами) при его заказе и в документации другого изделия: “Двигатель 6АМУ315М4У2, 380/660 В, 50 Гц, IМ1001, К-3-II.
Пример записи обозначения двигателя 6АМУ315М4У2 напряжением 380/660 В, частотой сети 50 Гц, мощностью 200 кВт, с встроенной температурной защитой, климатического исполнения У2, исполнением по способу монтажа IМ1001 с вводным устройством К-3-II (с панелью выводов и двумя штуцерами) при его заказе и в документации другого изделия: “Двигатель 6АМУ315М4БУ2, 380/660 В, 50 Гц, IМ1001, К-3-II.
Технические характеристики и установочно-присоединительные размеры двигателей приведены
в таблицах 24, 25 и рисунке 2.
Таблица 24
Тип двигателя | Мощность, кВт | Скольжение, % | частота вращ , об /мин | КПД,% | cos? | Номинальный ток при U=380 В, А | Ммакс / Мн | Мпуск / Мн | Ммин / Мн | Iпуск / Iн | Масса, кг IМ 1081 |
---|---|---|---|---|---|---|---|---|---|---|---|
6АМУ315S2 |
160 |
1.15 |
300 |
94 |
0,89 |
291 |
3,3 |
1,7 |
1,0 |
7,1 |
950 |
6АМУ315M2 |
200 |
1.1 |
300 |
94,5 |
0.9 |
357 |
3,3 |
1,7 |
1,0 |
7,8 |
1115 |
6АМУ 315S4 |
160 |
1.3 |
1500 |
94,5 |
0.88 |
292 |
3,3 |
2,6 |
1,0 |
6,5 |
955 |
6АМУ315M4 |
200 |
1.3 |
1500 |
95 |
0,89 |
359 |
3,4 |
3,0 |
1,8 |
7,2 |
1100 |
6АМУ 315S6 |
110 |
1.4 |
1000 |
94.3 |
0,89 |
199 |
2,8 |
2,0 |
1,0 |
6,0 |
895 |
6АМУ315M6 |
132 |
1.3 |
1000 |
94.8 |
0,89 |
238 |
2,6 |
2,0 |
1,0 |
5,5 |
1015 |
6АМУ 315S8 |
90 |
1.7 |
750 |
93.8 |
0.81 |
180 |
2,4 |
2,0 |
1,0 |
5,5 |
895 |
6АМУ315M8 |
110 |
1.6 |
750 |
93.8 |
0.82 |
217 |
2,5 |
1,6 |
1,0 |
6,5 |
1015 |

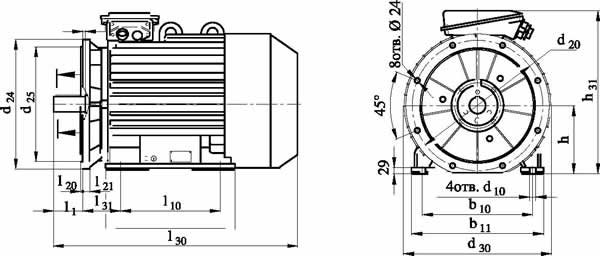

Установочные и присоединительные размеры для исполнения IM2001

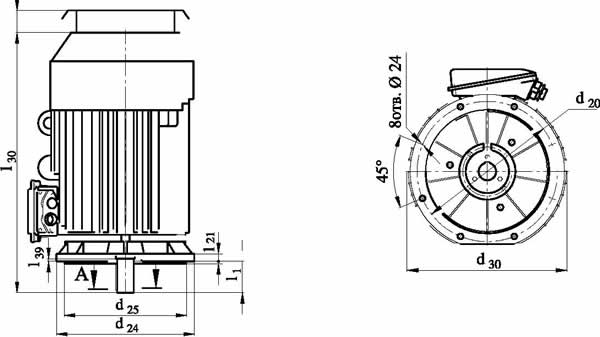

Установочные и присоединительные размеры для исполнения IM3011
Рисунок 2,Таблица 25
Тип двигателя | Габаритные размеры | Установочные и присоединительные размеры, мм | ||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
l30 | h31 | d24 | d30 | l1 | l10 | l11 | l31 | d1 | d10 | d20 | d25 | b1 | b10 | b11 | h | h1 | h5 | |
6АМУ315S2 | 1276 | 725 | 660 | 674 | 140 | 406 | 620 | 216 | 75 | 28 | 600 | 550 | 20 | 508 | 608 | 315 | 12 | 79,5 |
6АМУ315M2 | 1376 | 725 | 660 | 674 | 140 | 457 | 670 | 216 | 75 | 28 | 600 | 550 | 20 | 508 | 608 | 315 | 12 | 79,5 |
6АМУ315S4 | 1316 | 725 | 660 | 674 | 170 | 406 | 620 | 216 | 90 | 28 | 600 | 550 | 25 | 508 | 608 | 315 | 14 | 95 |
6АМУ315M4 | 1416 | 725 | 660 | 674 | 170 | 457 | 670 | 216 | 90 | 28 | 600 | 550 | 25 | 508 | 608 | 315 | 14 | 95 |
6АМУ315S6 | 1236 | 725 | 660 | 674 | 170 | 406 | 620 | 216 | 90 | 28 | 600 | 550 | 25 | 508 | 608 | 315 | 14 | 95 |
6АМУ315M6 | 1336 | 725 | 660 | 674 | 170 | 457 | 670 | 216 | 90 | 28 | 600 | 550 | 25 | 508 | 608 | 315 | 14 | 95 |
6АМУ315S8 | 1236 | 725 | 660 | 674 | 170 | 406 | 620 | 216 | 90 | 28 | 600 | 550 | 25 | 508 | 608 | 315 | 14 | 95 |
6АМУ315M8 | 1336 | 725 | 660 | 674 | 170 | 457 | 670 | 216 | 90 | 28 | 600 | 550 | 25 | 508 | 608 | 315 | 14 | 95 |
Размеры: l=0. l=6. d=24. l=25.
По согласованию с заказчиком электродвигатели мо 39202221 Допуски на установочные и присоединительные раз-гут изготавливаться с установочно-присоединительными меры — по ГОСТ 8592. размерами, отличающимися от указанных.
