Взрывозащищенные электродвигатели асинхронные

СЕРИИ ВАО2, ВАО2У

Взрывозащищенные асинхронные обдуваемые электродвигатели BAO2, ВАО2У предназначены для продолжительного режима работы S1 от сети переменного тока частотой 50 Гц или 60 Гц в качестве приводов различных механизмов, применяемых в местах эксплуатации, в которых по технологии производства возможно образование взрывоопасной концентрации газов, паров и пыли. Это предприятия топливно-энергетического комплекса, добывающих и перерабатывающих отраслей промышленности: угольной, нефтяной, химической, газовой и других. Электродвигатели серии BAO2 имеют широкую область применения и предназначены для комплектации различных насосов, вентиляторов, мешалок, подъемных механизмов и т.д. Электродвигатели серии ВАО2У разработаны специально для привода углесосов в шахтах, где добыча угля производится гидроспособом, но при этом могут быть широко применены для других шахтных механизмов. Электродвигатели сертифицированы в России, имеют сертификат соответствия ГОСТР и разрешения Украины и России на производство и применение.

Исполнения по взрывозащите:

ВАО2-450, 560, 630- 1 ExdIIBT4 или РВ-4В; PBExdI;

ВАО2У- РВ-4В; PBExdI.

Вид климатического исполнения: У2; Т2; ХЛ2; У5; Т5.

Конструктивное исполнение по способу монтажа: IM 1001- горизонтальное, на лапах с двумя подшипниковыми щитами, с одним свободным концом вала.

Степень защиты: корпуса и коробки выводов- IP54, кожуха наружного вентилятора- IP20.

Способ охлаждения: ICA 0151- обдуваемые с самовентиляцией.

Соединение двигателей с приводным механизмом осуществляется посредством зубчатых или упругих втулочно-пальцевых муфт. Двигатели изготавливаются с одним цилиндрическим концом вала по ГОСТ 12080 и поставляются комплектно со шпонками по ГОСТ 23360 (электродвигатели ВАО2-450, 560 с одной шпонкой, ВАО2, ВАО2У-630 с двумя шпонками).

Пуск двигателя прямой, обеспечивается как при номинальном напряжении, так и при падении напряжения сети за время пуска до 0,8 Uном. Двигатели рассчитаны на 2400 включений в год, допускают три пуска подряд из холодного состояния, два пуска из горячего состояния, с интервалом между пусками от 3 до 5 мин и допустимым количеством пусков от 6 до 8 в сутки. Двигатели ВАО2У допускают четыре пуска подряд из холодного состояния.

Двигатели изготавливаются на напряжение 6000 В. Двигатели с числом полюсов 4 могут изготавливаться на напряжение 10 000 В. Двигатели с исполнением 1ExdIIBT4 могут изготавливаться на напряжение 3000В.

Двигатели имеют подшипники качения и приборы теплоконтроля подшипников. Смазка подшипников консистентная, пополнение смазки может производиться без остановки электродвигателя.

Изоляционные материалы обмотки- класса нагревостойкости F.

Двигатели могут изготавливаться с прибором для теплоконтроля обмотки статора, подшипников, корпуса и контроля вибрации. Для таких исполнений предусматриваются дополнительные коробки выводов на корпусе статора.

Коробка выводов имеет три силовых зажима и зажимы заземления (внутренние и наружные), допускает ввод бронированного кабеля с медными или алюминиевыми жилами с обеспечением сухой разделки или заливки кабельной массой.

Электродвигатели допускают правое и левое направления вращения, что является существенным преимуществом перед аналогичными электродвигателями с одним направлением вращения, изготавливаемыми другими производителями. При отсутствии указанного заказчиком направления вращения, электродвигатели ВАО2 изготавливаются левого, а электродвигатели ВАО2У- правого направления вращения.

По требованию заказчика могут быть изготовлены двигатели:

  • с левым расположением коробки выводов;
  • с кабельным вводом коробки выводов, повернутым на 180 0 от указанного на листе 60 (не касается двигателей на 10000В);
  • с обмоткой ротора из меди;
  • с уменьшенным размером b 31 (для отдельных двигателей исполнения РВ 4В);
  • с подшипниками типа SKF.
Структура условного обозначения:

ВАО- двигатель взрывозащищенный асинхронный обдуваемый;

2- номер серии;

У- для углесосов;

450, 560, 630- габарит (высота оси вращения, мм);

ХХХХ- мощность, кВт;

Х- напряжение двигателя (10000 В- знак d, для 3000 В и 6000 В знака нет )

4, 6, 8- число полюсов;

У2, Т2, ХЛ2, У5, Т5- климатическое исполнение.

Технические характеристики двигателей для частоты сети 50 Гц и для высоты установки над уровнем моря до 1000 м приведены в таблице 13.

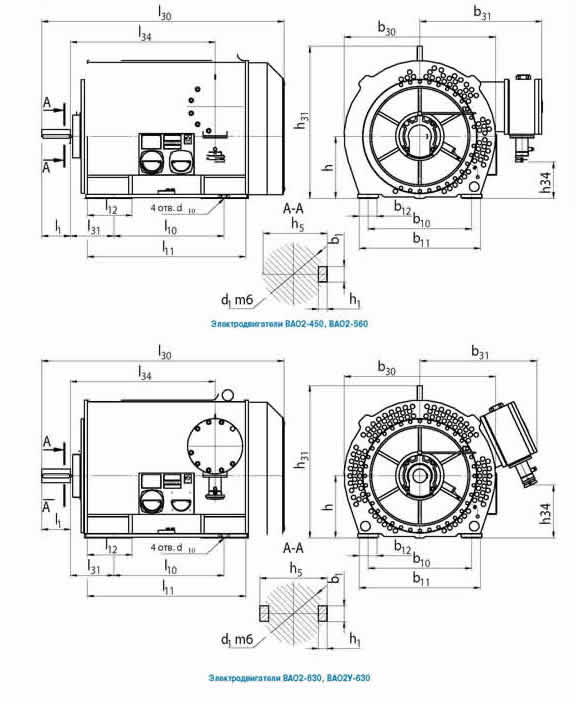

Габаритные, присоединительные размеры и масса двигателей приведены в таблице 14.

Таблица 13
Тип двигателя Мощность, кВт Скольжение, % Ток стато ра, А КПД, % cos ? Iпуск/Iном Мпуск/Мном Мmах/Mnom Момент инерции, кг x м2 Вид и уро вень взры возащиты
Синхронная частота вращения n=1500 об/мин, напряжение 6000 В
ВАО2-450-200-4 200 1,1 23,4 93,7 0,88 6,5 1,2 2,5 8 1ExdIIBT4 PBExdI PB-4B
ВАО2-450-250-4 250 1,1 28,9 94,3 0,88 6,5 1,2 2,5 9
ВАО2-450-315-4 315 1,0 35, 94,8 0,89 6,5 1,2 2,5 11
ВАО2-450-400-4 400 1,0 45,5 95,0 0,89 6,5 1,2 2,5 13
ВАО2-560-500-4 500 1,0 56,3 95,0 0,9 6,5 1,3 2,5 15
ВАО2-560-630-4 630 1,0 70,9 95,0 0,9 6,0 1,3 2,5 22
ВАО2-560-800-4 800 0,9 89,6 95,3 0,9 6,5 1,3 2,5 26
ВАО2-560-1000-4 1000 1,0 112,0 95,5 0,9 6,0 1,3 2,5 50
ВАО2-630-1250-4 1250 1,0 139,8 95,6 0,9 6,5 1,1 2,3 55
ВАО2-630-1600-4 1600 1,0 178,2 96,0 0,9 6,5 1,1 2,3 64
ВАО2-630-2000-4 2000 1,0 222,3 96,2 0,9 7,0 1,1 2,3 73
ВАО2У-630-1250-4 1250 1,0 139,8 95,6 0,9 6,5 1,1 2,3 55 PBExdI PB-4B
ВАО2У-630-1600-4 1600 1,0 178,2 96,0 0,9 6,5 1,1 2,3 64
ВАО2У-630-2000-4 2000 1,0 222,3 96,2 0,9 7,0 1,1 2,3 73
Синхронная частота вращения n=1500 об/мин, напряжение 10000 В
ВАО2-450-200d-4 200 1,1 15,1 93,1 0,82 6,5 1,2 2,5 13 1ExdIIBT4 PBExdI PB-4B
ВАО2-450-250d-4 250 1,1 18,2 93,5 0,84 6,5 1,2 2,5 13
ВАО2-450-315d-4 315 1,0 22,7 93,6 0,86 6,5 1,2 2,5 13
ВАО2-560-400d-4 400 1,0 28,1 94,3 0,87 6,5 1,3 2,5 15
ВАО2-560-500d-4 500 1,0 34,3 94,7 0,89 6,0 1,3 2,5 21
ВАО2-560-630d-4 630 1,0 49,6 94,9 0,9 6,5 1,3 2,5 25
ВАО2-560-800d-4 800 0,9 53,5 95,2 0,9 6,0 1,3 2,5 49
ВАО2-630-1000d-4 1000 1,0 67,4 95,2 0,9 6,5 1,1 2,3 55
ВАО2-630-1250d-4 1250 1,0 84,0 95,5 0,9 6,5 1,1 2,3 64
ВАО2-630-1600d-4 1600 1,0 107,1 95,8 0,9 7,0 1,1 2,3 73
ВАО2У-630-1000d-4 1000 1,0 67,4 95,2 0,9 6,5 1,1 2,3 55 PBExdI PB-4B
ВАО2У-630-1250d-4 1250 1,0 84,0 95,5 0,9 6,5 1,1 2,3 64
ВАО2У-630-1600d-4 1600 1,0 107,1 95,8 0,9 7,0 1,1 2,3 73
Синхронная частота вращения n=1000 об/мин, напряжение 6000 В
ВАО2-450-200-6 200 1,3 24,8 93,7 0,83 6,0 1,1 2,2 15 1ExdIIBT4 PBExdI PB-4B
ВАО2-450-250-6 250 1,2 30,4 94,2 0,84 6,0 1,1 2,2 17
ВАО2-450-315-6 315 1,2 38,1 94,7 0,84 6,0 1,1 2,2 19
ВАО2-560-400-6 400 1,2 47,8 94,8 0,85 6,0 1,1 2,2 22
ВАО2-560-500-6 500 1,1 56,9 94,9 0,85 6,0 1,1 2,2 34
ВАО2-560-630-6 630 1,0 74,8 95,3 0,85 6,0 1,1 2,2 41
ВАО2-560-800-6 800 1,0 94,8 95,5 0,85 5,5 1,1 2,2 68
ВАО2-630-1000-6 1000 1,0 117,7 96,2 0,85 6,5 1,0 2,2 79
ВАО2-630-1250-6 1250 1,0 147,0 96,3 0,85 6,0 1,0 2,1 90
Синхронная частота вращения n=750 об/мин, напряжение 6000 В
ВАО2-450-200-8 200 1,3 26,1 93,4 0,79 6,0 1,0 2,0 20 1ExdIIBT4 PBExdI PB-4B
ВАО2-450-250-8 250 1,3 32,0 94,0 0,8 6,0 1,1 2,0 23
ВАО2-560-315-8 315 1,3 40,0 94,7 0,8 6,0 1,0 2,2 37
ВАО2-560-400-8 400 1,3 50,6 95,0 0,8 6,0 1,0 2,2 43
ВАО2-560-500-8 500 1,3 63,2 95,2 0,8 6,0 1,0 2,2 50
ВАО2-560-630-8 630 1,3 79,4 95,5 0,8 6,0 1,0 2,2 99
ВАО2-630-800-8 800 1,3 100,3 95,9 0,8 6,0 1,0 2,0 116
ВАО2-630-1000-8 1000 1,3 125,3 96,0 0,8 6,0 1,0 2,1 138
Таблица 14
Тип двигателя Габаритные размеры, мм c Установочные и присоединительные размеры, мм
l30 b30 b31 h31 l1 l10 l11 l12 l31 l34 l91
ВАО2-450-200-4 1660 1100 885 1105 210 630 1070 325 315 925 122
ВАО2-450-250-4 710
ВАО2-450-315-4
ВАО2-450-400-4 800
ВАО2-450-200-6 710
ВАО2-450-250-6
ВАО2-450-315-6 1760 800 1170 1050
ВАО2-450-200-8 710
ВАО2-450-250-8 800
ВАО2-560-500-4 1745 1210 960 1270 210 630 1120 350 355 925 115
ВАО2-560-630-4 710
ВАО2-560-800-4 1980 1300 1010/950 1315 800 1320 1125
ВАО2-560-1000-4 900
ВАО2-560-400-6 1745 1210 960 1270 630 1120 925
ВАО2-560-500-6 710
ВАО2-560-630-6 1980 1300 1010/950 1315 800 1320 1125
ВАО2-560-800-6 900
ВАО2-560-315-8 1745 1210 960 1270 630 1120 925
ВАО2-560-400-8 710
ВАО2-560-500-8 1980 1300 1010/950 1315 800 1320 1125
ВАО2-560-630-8 900
ВАО2-630-1250-4 2200 1450 1000 1460 250 1000 1420 450 375 1250 108
ВАО2-630-1600-4 2300 1120 1550 1380
ВАО2-630-2000-4 2500 1530 1035 1500 1250 1760 1590
ВАО2-630-1000-6 2399 1450 1000 1460 1120 1550 1380
ВАО2-630-1250-6 2500 1530 1035 1500 1250 1760 1590
ВАО2-630-800-8 2300 1450 1000 1460 1120 1550 1380
ВАО2-630-1000-8 2500 1530 1035 1500 1250 1760 1590
ВАО2У-630-1250-4 2200 1450 1000 1460 1000 1420 1250
ВАО2У-630-1600-4 2300 1120 1550 1380
ВАО2У-630-2000-4 2500 1530 1035 1500 1250 1760 1590
ВАО2-450-200d-4 1760 1100 1010 1105 210 710 1170 325 315 1050 122
ВАО2-450-250d-4
ВАО2-450-315d-4
ВАО2-560-400d-4 1745 1210 1070 1270 630 1120 350 355 925 115
ВАО2-560-500d-4 710
ВАО2-560-630d-4 1980 1300 1110 1315 800 1320 1125
ВАО2-560-800d-4 900
ВАО2-630-1000d-4 2200 1450 1150 1460 250 1000 1420 450 375 1250 108
ВАО2-630-1250d-4 2300 1120 1550 1380
ВАО2-630-1600d-4 2500 1530 1180 1500 1250 1760 1590
ВАО2У-630-1000d-4 2200 1450 1145 1460 1000 1420 1250
ВАО2У-630-1250d-4 2300 1120 1550 1380
ВАО2У-630-1600d-4 2500 1530 1180 1500 1250 1760 1590
продолжение таблицы 14
Тип двигателя Установочные и присоединительные размеры, мм Масса, кг
d1 d10 b1 b10 b11 b12 b33 h h1 h5 h12 h34 N
ВАО2-450-200-4 100 35 28 750 900 130 740 450 16 106 30 265 1 2160
ВАО2-450-250-4 2340
ВАО2-450-315-4 2760
ВАО2-450-400-4 3180
ВАО2-450-200-6 2460
ВАО2-450-250-6 3000
ВАО2-450-315-6 3300
ВАО2-450-200-8 3120
ВАО2-450-250-8 3360
ВАО2-560-500-4 110 42 32 950 1130 165 810 560 18 117 35 445 3450
ВАО2-560-630-4 3850
ВАО2-560-800-4 850 4600
ВАО2-560-1000-4 5635
ВАО2-560-400-6 810 3910
ВАО2-560-500-6 4370
ВАО2-560-630-6 850 5175
ВАО2-560-800-6 6440
ВАО2-560-315-8 810 4025
ВАО2-560-400-8 4485
ВАО2-560-500-8 850 5290
ВАО2-560-630-8 6555
ВАО2-630-1250-4 140 36 1250 1440 240 955 630 20 156 620 2 6600
ВАО2-630-1600-4 7210
ВАО2-630-2000-4 1000 640 8370
ВАО2-630-1000-6 955 620 6500
ВАО2-630-1250-6 1000 640 7560
ВАО2-630-800-8 955 620 6970
ВАО2-630-1000-8 1000 640 8230
ВАО2У-630-1250-4 955 620 6600
ВАО2У-630-1600-4 7210
ВАО2У-630-2000-4 990 640 8370
ВАО2-450-200d-4 100 35 28 750 900 130 870 450 16 106 30 211 1 3058
ВАО2-450-250d-4 3041
ВАО2-450-315d-4 2999
ВАО2-560-400d-4 110 42 32 950 1130 165 920 560 18 117 35 404 3435>
ВАО2-560-500d-4 3814
ВАО2-560-630d-4 960 4540
ВАО2-560-800d-4 5531
ВАО2-630-1000d-4 140 36 1250 1440 240 1150 630 20 156 550 2 6540
ВАО2-630-1250d-4 7130
ВАО2-630-1600d-4 1190 8050
ВАО2У-630-1000d-4 1100 6540
ВАО2У-630-1250d-4 7130
ВАО2У-630-1600d-4 1135 8050
