Серия АМУ112-280
Двигатели асинхронные с короткозамкнутым ротором серии АМУ112, 132, 160, 180, 200, 225, 250, 280 имеют общепромышленное применение. Изготавливаются для поставок в страны с умеренным (вид климатического исполнения У2) и тропическим (вид климатического исполнения Т2) климатом.
Привязка мощностей двигателей к установочноприсоединительным размерам соответствует нормам DIN 42673 и DIN 42677 (CENELEC).
Рассчитаны для работы в режиме S1 от сети трехфазного переменного тока частотой 50 Гц и 60 Гц на одно из стандартных напряжений от 220 В до 660 В.
Степень защиты — IP54 (по согласованию — IP55). Класс изоляции — В, F.
Исполнение по способу монтажа:
• IM1081 (ВЗ, V5, V6, В6, В7, В8) — на лапах
• IM2081 (ВЗ/В5, V1/V5, V3/V6) — на лапах с фланцем
• IM3081 (В5, V1, V3); для АМУ250, 280 — IM3011, IM3031 (V1, V3) — без лап с фланцем. С одним или, по согласованию с изготовителем, с двумя концами вала.
Двигатели имеют вводное устройство К-3-I или К-3-II, расположенное сверху и допускающее разворот на 1800; для серии АМУ 160, 180, 200, 225, 250, 280 — вводное устройство К-3-II.
При наличии ввертных штуцеров резьба выполняется по DIN 40430
Технические характеристики двигателей для частоты тока 50 Гц приведены в таблице 26, 27. Установочноприсоединительные размеры даны в таблице 28 и на рисунке 3.
Таблица 26
Тип двигателя | Мощность, кВт | Скольжение, % | частота вращ , об /мин | КПД,% | cosФ | Номинальный ток при U=380 В, А | Ммакс / Мн | Мпуск / Мн | Ммин / Мн | Iпуск / Iн | Масса, кг IМ 1081 |
---|---|---|---|---|---|---|---|---|---|---|---|
АМУ112М2 | 4,0 | 4,0 | 3000 | 85,0 | 0,88 | 8,1 | 3,0 | 2,3 | 1,8 | 7,2 | 46,5 |
AMУ132SA2 | 5,5 | 4,0 | 3000 | 84,5 | 0,89 | 11,1 | 2,8 | 2,1 | 1,9 | 7,0 | 49 |
AMУ132SB2 | 7,5 | 3,5 | 3000 | 87,5 | 0,88 | 14,8 | 3,0 | 2,2 | 1,9 | 7,5 | 54 |
АМУ160МА2 | 11,0 | 3,2 | 3000 | 88,5 | 0,89 | 21 | 3,2 | 2,2 | 1,3 | 6,5 | 112 |
АМУ160МВ2 | 15,0 | 3,2 | 3000 | 89,0 | 0,89 | 29 | 3,2 | 2,2 | 1,8 | 6,5 | 112 |
AMУ160L2 | 18,5 | 3,2 | 3000 | 89,5 | 0,89 | 35 | 3,2 | 2,2 | 1,3 | 6,5 | 122 |
АМУ180М2 | 22,0 | 2,2 | 3000 | 89,5 | 0,92 | 41 | 3,3 | 1,9 | 1,3 | 7,5 | 197 |
АМУ200LА2 | 30,0 | 2,3 | 3000 | 90,0 | 0,92 | 55 | 3,4 | 2,0 | 1,3 | 7,5 | 225 |
АМУ200LВ2 | 37,0 | 2,4 | 3000 | 91,0 | 0,91 | 68 | 3,3 | 2,0 | 1,2 | 7,5 | 225 |
АМУ225М2 | 45,0 | 2,0 | 3000 | 91,0 | 0,90 | 83 | 2,8 | 1,5 | 1,2 | 7,0 | 340 |
АМУ250М2 | 55,0 | 2,0 | 3000 | 91,0 | 0,90 | 102 | 2,9 | 1,5 | 1,4 | 7,5 | 375 |
AMУ280S2 | 75,0 | 2,0 | 3000 | 91,5 | 0,90 | 138 | 3,0 | 1,6 | 1,2 | 7,5 | 500 |
АМУ280М2 | 90,0 | 2,0 | 3000 | 92,0 | 0,90 | 165 | 2,8 | 1,8 | 1,2 | 7,5 | 550 |
АМУ112М4 | 4,0 | 6,0 | 1500 | 84,0 | 0,86 | 8,4 | 2,4 | 2,1 | 1,6 | 6,0 | 46,5 |
AMУ132S4 | 5,5 | 4,5 | 1500 | 85,5 | 0,86 | 11,4 | 2,8 | 2,2 | 1,8 | 6,6 | 52 |
АМУ132М4 | 7,5 | 4,0 | 1500 | 87,0 | 0,85 | 15,4 | 3,0 | 2,5 | 1,8 | 7,5 | 65 |
АМУ160М4 | 11,0 | 3,8 | 1500 | 89,7 | 0,855 | 22 | 3,1 | 2,4 | 1,2 | 6,2 | 112 |
АМУ160L4 | 15,0 | 4,0 | 1500 | 89,6 | 0,86 | 30 | 3,2 | 2,3 | 1,2 | 6,2 | 122 |
АМУ180М4 | 18,5 | 1,8 | 1500 | 91,5 | 0,895 | 34 | 3,3 | 1,85 | 1,5 | 7,5 | 197 |
АМУ180L4 | 22,0 | 1,8 | 1500 | 92,0 | 0,90 | 40 | 3,3 | 1,9 | 1,3 | 7,6 | 200 |
АМУ200L4 | 30,0 | 2,2 | 1500 | 91,5 | 0,89 | 56 | 3,0 | 1,9 | 1,3 | 7,0 | 225 |
АМУ225S4 | 37,0 | 2,0 | 1500 | 91,5 | 0,87 | 71 | 2,5 | 1,5 | 1,4 | 6,5 | 310 |
АМУ225М4 | 45,0 | 2,0 | 1500 | 92,5 | 0,88 | 84 | 2,5 | 1,6 | 1,5 | 7,0 | 335 |
АМУ250М4 | 55,0 | 2,0 | 1500 | 92,5 | 0,88 | 103 | 2,2 | 1,5 | 1,3 | 7,0 | 380 |
AMУ280S4 | 75,0 | 2,0 | 1500 | 93,5 | 0,89 | 137 | 2,5 | 1,4 | 1,2 | 7,0 | 505 |
АМУ280М4 | 90,0 | 1,5 | 1500 | 93,3 | 0,91 | 161 | 2,5 | 1,5 | 1,2 | 7,0 | 560 |
Тип двигателя | Мощность, кВт | Скольжение, % | частота вращ , об /мин | КПД,% | cos? | Номинальный ток при U=380 В, А | Ммакс / Мн | Мпуск / Мн | Ммин / Мн | Iпуск / Iн | Масса, кг IМ 1081 |
---|---|---|---|---|---|---|---|---|---|---|---|
АМУ112М6 | 2,2 | 5,0 | 1000 | 80,5 | 0,73 | 5,7 | 2,5 | 2,1 | 1,6 | 6,0 | 43 |
AMУ132S6 | 3,0 | 5,0 | 1000 | 81,0 | 0,78 | 7,2 | 2,6 | 2,1 | 1,8 | 5,5 | 48 |
АМУ132МА6 | 4,0 | 5,0 | 1000 | 82,0 | 0,81 | 9,1 | 2,5 | 2,0 | 1,6 | 5,5 | 55 |
АМУ132МВ6 | 5,5 | 5,0 | 1000 | 84,0 | 0,80 | 12,4 | 2,8 | 2,5 | 1,8 | 6,0 | 64 |
АМУ160М6 | 7,5 | 4,0 | 1000 | 88,0 | 0,81 | 16,0 | 3,1 | 2,5 | 1,2 | 6,5 | 112 |
АМУ160L6 | 11,0 | 4,8 | 1000 | 86,0 | 0,80 | 22 | 2,9 | 2,3 | 1,2 | 5,1 | 122 |
АМУ180L6 | 15,0 | 3,3 | 1000 | 88,6 | 0,89 | 29 | 2,8 | 1,7 | 1,3 | 6,5 | 200 |
АМУ200LА6 | 18,5 | 3,2 | 1000 | 89,2 | 0,89 | 35 | 3,0 | 1,9 | 1,3 | 6,5 | 225 |
АМУ200LВ6 | 22,0 | 3,2 | 1000 | 89,5 | 0,89 | 42 | 3,0 | 1,9 | 1,3 | 6,5 | 225 |
АМУ225М6 | 30,0 | 2,0 | 1000 | 91,0 | 0,86 | 58 | 2,3 | 1,5 | 1,3 | 6,5 | 310 |
АМУ250М6 | 37,0 | 2,0 | 1000 | 91,1 | 0,86 | 72 | 2,1 | 1,5 | 1,3 | 6,5 | 355 |
АМУ280S6 | 45,0 | 1,5 | 1000 | 92,0 | 0,85 | 87 | 2,4 | 1,6 | 1,5 | 7,5 | 455 |
АМУ280М6 | 55,0 | 1,5 | 1000 | 92,4 | 0,86 | 105 | 2,4 | 1,6 | 1,3 | 7,5 | 500 |
АМУ112М8 | 1,5 | 7,5 | 750 | 76,0 | 0,76 | 3,9 | 2,0 | 1,6 | 1,6 | 4,0 | 43 |
AMУ132S8 | 2,2 | 6,0 | 750 | 77,0 | 0,71 | 6,1 | 2,4 | 1,8 | 1,6 | 6,0 | 48 |
АМУ132М8 | 3,0 | 6,5 | 750 | 79,0 | 0,74 | 7,8 | 2,4 | 1,8 | 1,6 | 5,0 | 56 |
АМУ160МА8 | 4,0 | 5,3 | 750 | 84,0 | 0,70 | 10,3 | 2,4 | 1,8 | 1,2 | 4,9 | 112 |
АМУ160МВ8 | 5,5 | 5,3 | 750 | 82,0 | 0,725 | 14,1 | 2,5 | 1,8 | 1,2 | 4,9 | 112 |
АМУ160L8 | 7,5 | 4,3 | 750 | 81,5 | 0,70 | 20 | 2,1 | 2,0 | 1,2 | 4,3 | 122 |
АМУ180L8 | 11,0 | 3,3 | 750 | 87,2 | 0,81 | 24 | 2,5 | 1,8 | 1,3 | 6,4 | 200 |
АМУ200L8 | 15,0 | 3,5 | 750 | 87,5 | 0,83 | 31 | 3,3 | 1,85 | 1,1 | 5,5 | 225 |
AMУ225S8 | 18,5 | 2,0 | 750 | 88,5 | 0,77 | 41 | 2,3 | 1,4 | 1,3 | 5,5 | 290 |
АМУ225М8 | 22,0 | 2,0 | 750 | 89,0 | 0,78 | 48 | 2,2 | 1,4 | 1,2 | 6,0 | 310 |
АМУ250М8 | 30,0 | 2,0 | 750 | 89,0 | 0,78 | 66 | 2,0 | 1,4 | 1,2 | 5,5 | 355 |
АМУ280S8 | 37,0 | 1,5 | 750 | 90,7 | 0,80 | 77 | 2,3 | 1,6 | 1,2 | 6,3 | 455 |
АМУ280М8 | 45,0 | 1,5 | 750 | 92,0 | 0,80 | 93 | 2,3 | 1,6 | 1,2 | 6,3 | 500 |
Окончание таблицы 26
Многоскоростные, Таблица 27
Тип двиг. |
Мощ ность, кВт |
част ота вращ , об /мин |
Ско льжение, % |
КПД, % | cos? |
Масса, кг IМ 1081 |
Тип двиг. | Мощность, кВт | частота вращ , об /мин |
Ско льжение, % |
КПД, % | cosф | Масса, кг IМ 1081 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
АМУ132S4/2 | 4,25 5,30 | 1500 3000 | 4,0 4,3 | 83,0 79,0 | 0,86 0,92 | 52 | АМУ160L8/4 | 5,0 7,5 | 750 1500 | 4,7 4,7 | 83,5 84,4 | 0,737 0,913 | 122 |
АМУ160L6/4 | 7,1 8,5 | 1000 1500 | 4,8 4,0 | 85,5 85,3 | 0,8360,90 | 122 | АМУ200L8/6 | 15,0 18,5 | 750 1000 | 3,7 2,8 | 84,0 86,0 | 0,75 0,85 | 225 |

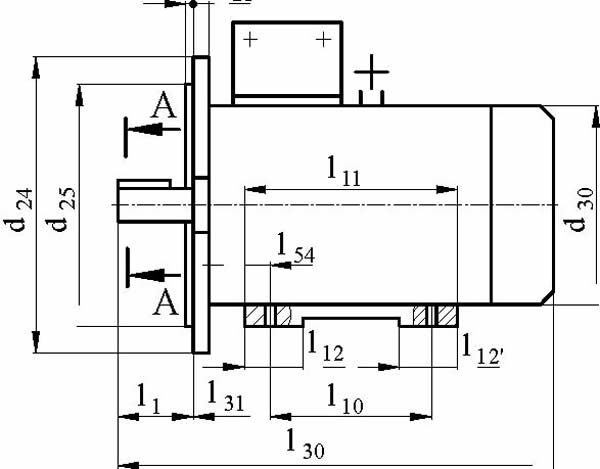

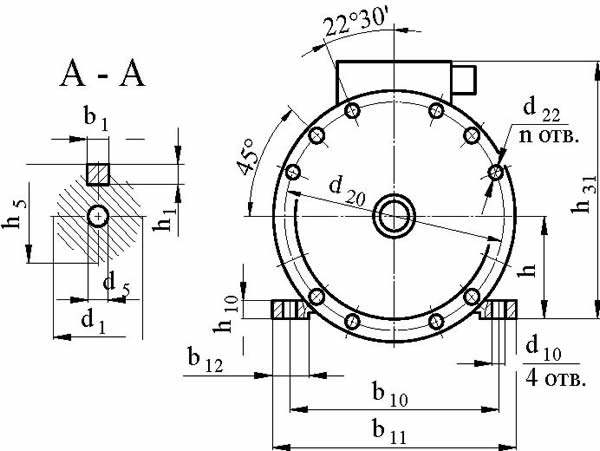

Рисунок 3
Предельные отклонения на установочные и присоединительные размеры по ГОСТ 8592, ГОСТ 12080, ГОСТ 23360.
Таблица 28
Тип двиг. | Размеры, мм | ||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
l1 | l10 | l30 | l31 | b1 | b10 | h | h5 | h31 | d1 | d5 | d10 | d20 | d22 | d24 | d25 | d30 | l20 |
n о тв |
l11 | l12 | l12 | l21 | l54 | b11 | b12 | h10 | |
AMУ112M | 60 | 140 | 435 | 70 | 8 | 190 | 112 | 31 | 290 | 28 | M10 | 12 | 215 | 15 | 250 | 180 | 246 | 4 | 4 | 175 | - | - | 13 | 17 | 230 | 43 | 14 |
AMУ132S | 80 | 440 | 89 | 10 | 216 | 132 | 41 | 310 | 38 | M12 | 265 | 300 | 230 | 17 | 18 | 254 | 57 | 13 | |||||||||
АМУ132М | 178 | 485 | 212 | ||||||||||||||||||||||||
АМУ160М | 110 | 210 | 590 | 108 | 12 | 254 | 160 | 45 | 370 | 42 | M16 | 15 | 300 | 19 | 350 | 250 | 304 | 5 | 270 | 70 | 100 | 13 | 34 | 296 | 55 | ||
AMУ160L | 254 | 620 | 309 | 140 | |||||||||||||||||||||||
АМУ180М | 241 | 590 | 121 | 14 | 279 | 180 | 51,5 | 420 | 48 | 364 | 340 | 80 | 145 | 15 | 350 | 75 | 18 | ||||||||||
АМУ180L | 279 | 693* | 145 | ||||||||||||||||||||||||
АМУ200L | 305 | 730 | 133 | 16 | 318 | 200 | 59 | 510 | 55 | M20 | 19 | 350 | 400 | 300 | 370 | 374 | 116 | 390 | 85 | 25 | |||||||
AMУ225S4,8 | 140 | 286 | 840 | 149 | 18 | 356 | 225 | 64 | 575 | 60 | 400 | 450 | 350 | 494 | 8 | 390 | 100 | 100 | 16 | 41 | 440 | 100 | 28 | ||||
АМУ225М2 | 110 | 311 | 810 | 16 | 59 | 55 | |||||||||||||||||||||
АМУ225М4,6,8 | 140 | 840 | 18 | 64 | 60 | ||||||||||||||||||||||
АМУ250М2 | 349 | 877 | 168 | 406 | 250 | 605 | 24 | 500 | 550 | 450 | 554 | 430 | 18 | 28 | 490 | 30 | |||||||||||
АМУ250М4,6,8 | 69 | 65 | |||||||||||||||||||||||||
AMУ280S2 | 368 | 935 | 190 | 457 | 280 | 69 | 670 | 65 | 460 | 115 | 115 | 22 | 69 | 560 | 115 | 35 | |||||||||||
AMУ280S4,6,8 | 20 | 79,5 | 75 | ||||||||||||||||||||||||
AMУ280M2 | 419 | 985 | 18 | 69 | 65 | 510 | |||||||||||||||||||||
АМУ280М4,6,8 | 20 | 79,5 | 75 |
