Электродвигатель АИР 71 B2 |
|||||||||||||||
Тип двигателя | Вид двигателя | Фазность | Серия двигателя |
Габарит (высота оси вращения), мм |
Диаметр вала |
Мощность, кВт |
Частота вращения, об/мин |
Климатическое исполнение |
Напряжение, В |
IP | |||||
Асинхронный | Общепромышленный | Трехфазный | АИР | 71 | 19 мм | 1,1 | 3000 | У3 | 220/380 | 54 | |||||
Сравнительная таблица технических характеристик электродвигателей »
Габаритные и установочно-присоединительные размеры электродвигателей »
* - Цены приведены для электродвигателей АИР монтажное исполнение на лапах IM1081.
* - Надбавка за исполнение IM2081 – 5%.
* - Надбавка за исполнение IM3081 – 3%.

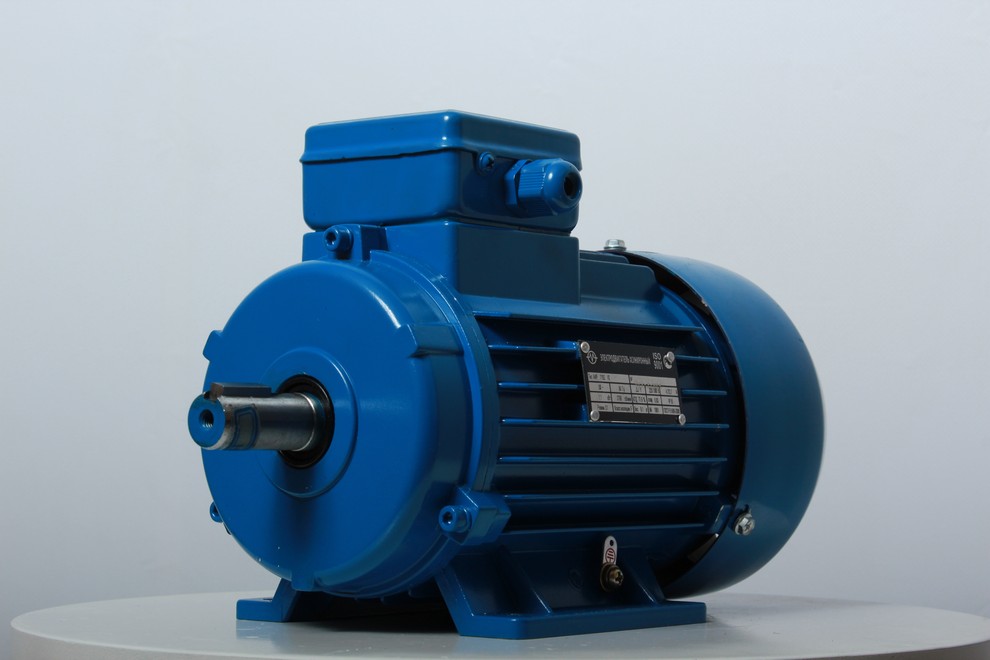

Характеристики электродвигателя АИР 71 B2
АИР 71 B2 – трехфазный асинхронный электродвигатель общепромышленного назначения. Серия АИР занимает самую большую долю рынка, так как эти электродвигатели простые в конструкции и надежны в эксплуатации при относительно невысокой стоимости.
Двигатель АИР 71 B2 с короткозамкнутым ротором. Число полюсов 2р=2. Мощность электродвигателя 1,1 кВт, его частота вращения 3000 об/мин.
Типоразмеры и расшифровка аббревиатуры АИР 71 B2 соответственно стандартизации:
А – двигатель асинхронный
И – унифицированная серия (И – «Интерэлектро», международная организация стран СЭВ)
Р – вариант увязки мощностей в странах СНГ, стандарту РС3031-71 (или С – по евро стандарту CENELEC-DOCUMENT 28/64)
71 – основной габарит, высота оси вращения в миллиметрах
В – длина сердечника длинная (А – короткая, первая длина, В – длинная, вторая длина) при сохранении установочного размера
2 – два полюса
Конструктивное исполнение, которому соответствует цена на электродвигатель АИР 71 В2 в прайсе – «на лапах». Если требуется установка двигателя на стену или другие нестандартные варианты установки, то есть другие варианты монтажного исполнения под заказ, с надбавкой к стоимости (фланец, лапы+фланец).
Климатическое исполнение по условиям окружающей среды АИР 71 В2 – умеренный климат У, категория размещения 3. Следовательно, учитывая климатическое и монтажное исполнение, указана цена на электродвигатель АИР 71 В2 IM1081 У3.
Другие технологические и характеристики:
Показатели энергоэффективности скольжения: КПД= 77.6%, уровень реактивных токов cosφ=0,83.
Диаметр вала d1=19мм.
Корпус изготовлен из силуминового сплава. Используется качественная медная обмотка, она пролакированна таким образом, что выдерживает пиковый нагрев до 150°С (изоляция класса нагревостойкости «F»).
Степень защиты электродвигателя АИР71- 1,1кВт/3000об – IP54 повышенная защита от попадания пыли и воды. Степень защиты токоввода IP55.
Режим работы – S1 длительная, при стабильной нагрузке.
Электродвигатель изготовлен для работы от сети частотой переменного тока 50Гц, на напряжение 220/380В.
Электродвигатель АИР 71 В2 не предназначен для работы в взрывоопасной среде . Возможны разные модификации электродвигателей в зависимости от условий окружающей среды и требуемого конструктивного исполнения.
Электродвигатель трёхфазный асинхронный АИР71B2 взаимозаменяем с такими двигателями разных серий производителей стран СНГ:
• Электродвигатель АД 71 В2 производства ОАО «Сибэлектромотор», РФ, г. Томск. Серия (Тип) АД.
• Электродвигатели асинхронные трехфазные А71 В2 производства ОАО «ELDIN», РФ, г. Ярославль. Серия (Тип) А.
• Электродвигатели асинхронные трехфазные АДМ 71 В2 производства ОАО «Уралэлектро», г. Медногорск. Серия (Тип) АДМ.
• Электродвигатели асинхронные трехфазные 5АИ 71В2 производства ООО «ЭЛКОМ», РФ, г. Санкт-Петербург. Серия (Тип) 5АИ.
• Электродвигатели асинхронные трехфазные АИР71 В2 производства ОАО «Мосэлектромаш», Беларусь, г. Лобня. Серия (Тип) АИР.
Белорусские заводы:
• Электродвигатели асинхронные трехфазные АИР 71В2 производства РУП «Могилёвский завод «Электродвигатель», Беларусь, г. Могилёв. Серия (Тип) АИР.
• Электродвигатели асинхронные трехфазные АИР 71 В2 производства РУП «Полесьеэлектромаш», Беларусь, г. Лунинец. Серия (Тип) АИР.
Украинские заводы:
• Электродвигатели асинхронные трехфазные АИР 71В2 производства ОАО «HELZ», Украина, г. Харьков. Тип (серия) АИР.
• Электродвигатель АИР 71 В2 производства ОАО «Электромотор», Украина, г. Полтава. Серия (Тип) АИР.
Общие сведения
Асинхронные трёхфазные электродвигатели с короткозамкнутым ротором АИР71B2 применяются во всех отраслях промышленности, в частности для электроприводов различных промышленных устройств, механизмов и машин.
Конструктивные исполнения и способ монтажа выполнены по ГОСТ 2479-79.
Преимущества наших электродвигателей:
- возможность кратковременных механических перегрузок;
- простота конструкции;
- простота пуска и легкость его автоматизации;
- преимущественно постоянная скорость при разных нагрузках;
- повышен КПД (до 75%) за счет высокой точности изготовления;
- снижен уровень шума (до 55 дБ) за счет применения высокоточных подшипников;
- степень защиты IP54 электродвигателей обеспечивает повышенную защищенность оболочки электродвигателя от воды и пыли;
- снижен уровень реактивных токов cosφ (до 0,86), что приводит к значительному снижению риска перенапряжения в сети;
- высокая эксплуатационная надежность электродвигателя при пусках и спонтанно возникающих перегрузках получена путем значительного увеличения кратности пусковых моментов;
- корпус выполнен из силуминового сплава.
