Электродвигатель АИР 160 S2 |
|||||||||||||||
Тип двигателя | Вид двигателя | Фазность | Серия двигателя |
Габарит (высота оси вращения), мм |
Диаметр вала |
Мощность, кВт |
Частота вращения, об/мин |
Климатическое исполнение |
Напряжение, В |
IP | |||||
Асинхронный | Общепромышленный | Трехфазный | АИР | 160 | 38 мм | 15,0 | 3000 | У3 | 220/380 | 54 | |||||
Сравнительная таблица технических характеристик электродвигателей »
Габаритные и установочно-присоединительные размеры электродвигателей »
* - Цены приведены для электродвигателей АИР монтажное исполнение на лапах IM1081.
* - Надбавка за исполнение IM2081 – 5%.
* - Надбавка за исполнение IM3081 – 3%.
Высокоскоростные асинхронные трехфазные электродвигатели АИР 160S2
Как выбрать электродвигатель асинхронный с короткозамкнутым ротором? Серия АИР таких двигателей на сегодня занимает около 90% объемов продаж. Это унифицированная серия, которая производится по всем стандартам. Ключевые технические характеристики двигателей АИР для подбора правильной модели – мощность, скорость и соответствующие им габаритно-присоединительные размеры, которые указываются в маркировке. Данная модель АИР160S2 имеет номинальную мощность 15,0 кВт, его синхронная частота вращения no=3000 об/мин.
Расшифровка АИР160S2:
А – двигатель асинхронный
И – изготавливается в рамках «Интерэлектро» (международной организации стран СЭВ)
Р – увязка мощности к габаритно-присоединительным размерам по стандарту, который принят в некоторых странах СНГ – РС3031-71 (евро стандарт – С:CENELEC-DOCUMENT 28/64)
160 – габарит: высота оси вращения в мм
S – установочный размер по длине станины стандартный короткий (L – длинный, M – средний)
2 – число полюсов
Число пар полюсов электродвигателя 2р=2. Диаметр вала d1=42мм.
Степень защиты:
- электродвигателя – IP54 (5 – защита от пыли, 4 – защита от брызг воды) в базовом исполнении, под заказ IP55 (5 – защита от водяных струй);
- токоввода IP55.
Класс нагревостойкости обмотки двигателя – «F» (обмотка рассчитана на пиковую температуру нагрева 1500С).

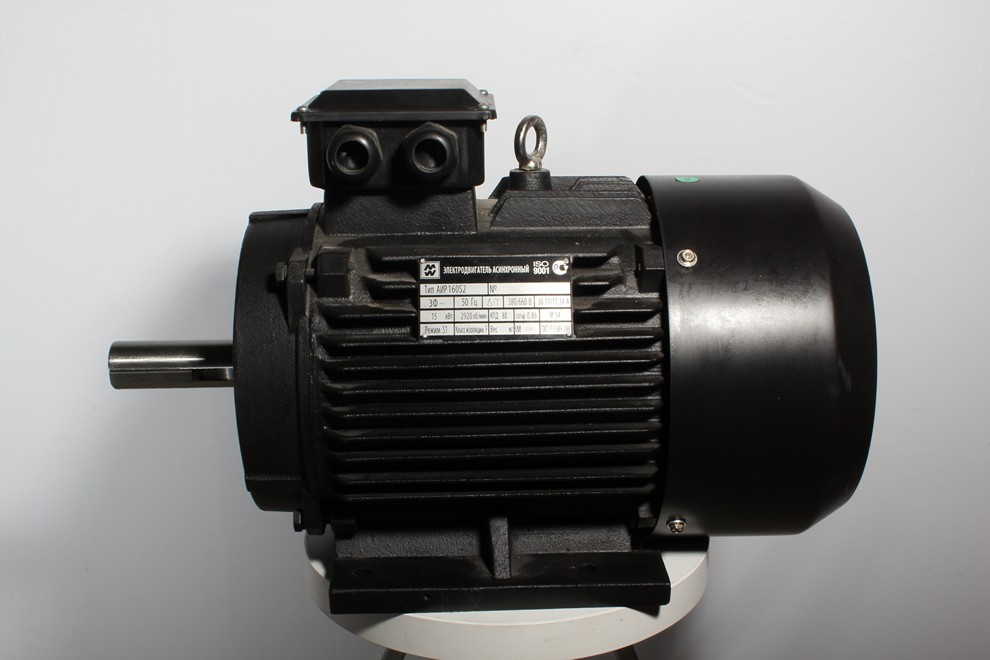

От качества электродвигателя и его составляющих частей зависит срок службы и надежность в работе. ООО «Промышленные вентиляторы» предлагает двигатели АИР гарантированного высокого качества изготовления с медной пролакированной обмоткой. Электродвигатель АИР160S2 в корпусе из серого чугуна (под заказ – из более дешевых силуминовых сплавов).
Исполнение по способу монтажа:
Цена на электродвигатель указана в монтажном исполнении IM1081 на лапах с подшипниковыми щитами. Под заказ с доплатой: на лапах с подшипниковыми щитами и фланцем со стороны привода (комбинированное IM2081) или с фланцем со стороны привода (чистый фланец IM3081).
Показатели энегроэффективности:
- коэффициент полезного действия КПД=88,4%, представляет собой отношение полезной мощности на валу к активной мощности, потребляемой из сети;
- коэффициент мощности cosφ=0,88, представляет собой отношение потребляемой активной мощности к полной потребляемой из сети мощности.
Напряжение и частота:
Электродвигатель АИР 160 S2 предназначен для работы от сети переменного тока частотой f=50Гц напряжением 220В(?) /380В (Y) (? – соединение фаз треугольником, Y – соединение фаз звездой). Под заказ – исполнение на частоту 60Гц.
Базовое климатическое исполнение двигателя асинхронного АИР160S2 – для условий умеренного климата У (рабочая температура окружающей среди от -40 до +400С), категория размещения 3 (в помещении без искусственного регулирования климатических условий, относительная влажность при 250С до 98%).
Режим работы S1 – продолжительный при длительный отрезок времени неизменной нагрузке. Для другого режима под заказ по ГОСТ 183-74.
Электродвигатель АИР 160 S2 мощностью 15,кВт с частотой 3000 об/мин взаимозаменяем с такими двигателями других серий и двигателями от разных производителей из Украины, России и Белоруссии:
- двигатели асинхронные мощностью 15,кВт с частотой 3000 об/мин серий 4А, 4АМУ, 5А, АД, 5АИ (соответственно модели: 4А160 S2, 4АМУ160 S2, 5А 160 S2, АД 160 S2, 5АИ 160 S2);
- двигатель асинхронный АД160S2 серии АД производства ОАО «Сибэлектромотор» г. Томск, Россия;
- двигатель асинхронный АИР160S2 серии АИР производства ОАО «ELDIN» г. Ярославль, Россия;
- двигатель асинхронный 5А160S2 серии 5А производства ОАО «ВЭМЗ» г. Владимир, Россия;
- двигатель асинхронный 5АМХ160S2 серии 5АМХ производства ОАО «ВЭМЗ» г. Владимир, Россия;
- двигатель асинхронный 5АИ160S2 серии 5АИ производства ООО «ЭЛКОМ» г. Санкт-Петербург, Россия;
- двигатель асинхронный АИР160S2 серии АИР производства РУП «Могилёвский завод «Электродвигатель» г. Могилёв, Белоруссия;
- двигатель асинхронный 4АМУ160S2 серии 4АМУ производства ОАО «ЮжэлектроМаш» г. Н. Каховка, Украина.
Общие сведения
Асинхронные трёхфазные электродвигатели с короткозамкнутым ротором АИР160S2 применяются во всех отраслях промышленности, в частности для электроприводов различных промышленных устройств, механизмов и машин.
Конструктивные исполнения и способ монтажа выполнены по ГОСТ 2479-79.
Преимущества наших электродвигателей:
- возможность кратковременных механических перегрузок;
- простота конструкции;
- простота пуска и легкость его автоматизации;
- преимущественно постоянная скорость при разных нагрузках;
- повышен КПД (до 75%) за счет высокой точности изготовления;
- снижен уровень шума (до 55 дБ) за счет применения высокоточных подшипников;
- степень защиты IP54 электродвигателей обеспечивает повышенную защищенность оболочки электродвигателя от воды и пыли;
- снижен уровень реактивных токов cosφ (до 0,86), что приводит к значительному снижению риска перенапряжения в сети;
- высокая эксплуатационная надежность электродвигателя при пусках и спонтанно возникающих перегрузках получена путем значительного увеличения кратности пусковых моментов;
- корпус отлит из серого чугуна.
