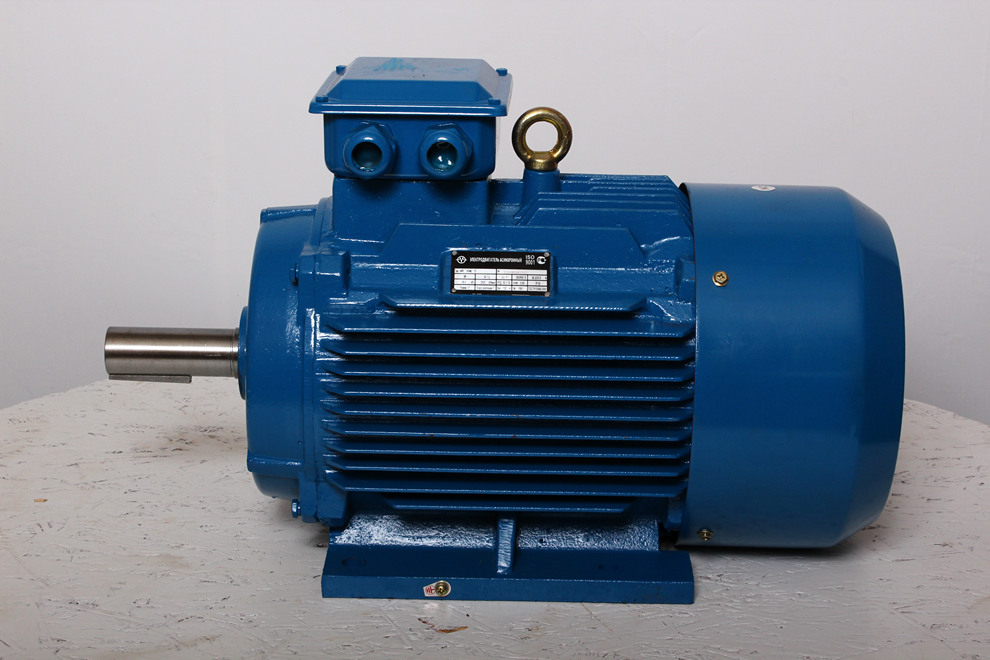

Электродвигатель АИР 160 M2 |
|||||||||||||||
Тип двигателя | Вид двигателя | Фазность | Серия двигателя |
Габарит (высота оси вращения), мм |
Диаметр вала |
Мощность, кВт |
Частота вращения, об/мин |
Климатическое исполнение |
Напряжение, В |
IP | |||||
Асинхронный | Общепромышленный | Трехфазный | АИР | 160 | 42 мм | 18,5 | 3000 | У3 | 220/380 | 54 | |||||
Сравнительная таблица технических характеристик электродвигателей »
Габаритные и установочно-присоединительные размеры электродвигателей »
* - Цены приведены для электродвигателей АИР монтажное исполнение на лапах IM1081.
* - Надбавка за исполнение IM2081 – 5%.
* - Надбавка за исполнение IM3081 – 3%.
Высокоскоростные асинхронные трехфазные электродвигатели АИР 160 M2
Двигатели АИР на 3000 оборотов представлены на сайте в широком диапазоне, стандартных мощностей – от 0,12 до 315кВт.
Устройство электродвигателя с короткозамкнутым ротором. Основными составляющими являются вращающийся ротор и неподвижный статор. По внутренней стороне статора расположены пазы, в них укладывается трехфазная медная обмотка из ряда катушек, которая в процессе эксплуатации двигателя запитывается трехфазным током. Начала трех фаз выводятся на щиток, закрепленный снаружи на корпусе двигателя. В пазы ротора укладываются медные токопроводные стержни, электрически замкнутые с двух сторон. Вал электродвигателя вращается в подшипниках, закреплённых в специальных щитах. Устройство электродвигателя АИР простое, за счет этого стоимость его выгодная. Надежность гарантирована качеством всех составных частей, в особенности – обмотки.
ООО «Электродвигатели» предлагает двигатели с пролакированной медной обмоткой. Цена на двигатель АИР 160 M2 указана в базовом его исполнении, с корпусом из серого чугуна. Возможно изготовление более дешевого двигателя с корпусом из силуминового сплава.
Технические характеристики двигателя АИР160M2:
Номинальная мощность электродвигателя АИР160M2 18,5кВт, синхронная частота вращения 3000 об/мин.
Установочно-присоединительные размеры и габарит указаны в маркировке. Расшифровка АИР 160 M2:
А – асинхронный; И – унифицированная серия, «Интерэлектро»; Р – увязка мощности к габаритно-присоединительным размерам по стандарту РС3031-71.
160 – габарит, высота оси вращения, мм
М – средний установочный размер по длине станины
2 – число полюсов электродвигателя
Число пар полюсов высокоскоростного электродвигателя АИР 160 M2 – 2р=2.
Диаметр вала d1=42мм.
Показатели энегроэффективности: КПД=89,3%, коэффициент мощности cosφ=0,89.
Двигатель АИР 160 M2 изготовлен для работы от сети переменного тока частотой 50Гцнапряжением 220В(?) /380В (Y). Возможно изготовление двигателя на частоту 60Гц.
Климатическое исполнение У3 – для умеренного климата, работы в окружающей среде с температурой от -40 до +400С, влажность до 98% при t=250С. Категория размещения 3 – в закрытом помещении, без искусственного регулирования условий окружающей среды.
Степень защиты в базовом исполнении высокоскоростного АИР – IP54 (повышенная защита от попадания пыли и брызг воды). Степень защиты токоввода IP54. Класс нагревостойкости (изоляции обмотки) «F».
Режим работы S1 – продолжительный при стабильной нагрузке, стабильной температуре частей двигателя.
Двигатели серий (некоторые уже сняты с производства и устарели), разные двигатели других производителей, которые взаимозаменяемы с двигателем АИР 160 M2:
- Высокоскоростные электродвигатели на 3000 об/мин мощностью 18,5кВт серий АД, 5АИ, 4А, 4АМУ, 5А (модели: АД 160 М2, 5АИ 160М2, 4А160М2, 4АМУ160 М2, 5А160М2).
- Электродвигатели высокоскоростные 4АМУ160М2 производства ОАО "ЮжэлектроМаш" г. Н. Каховка, Украина.
- Электродвигатели высокоскоростные АД160М2 производства ОАО «Сибэлектромотор» г. Томск, Россия.
- Электродвигатели высокоскоростные АИР160М2 производства ОАО «ELDIN» г. Ярославль, Россия.
- Электродвигатели высокоскоростные 5А160М2 производства ОАО «ВЭМЗ» г. Владимир, Россия.
- Электродвигатели высокоскоростные 5АМХ160М2 производства ОАО «ВЭМЗ» г. Владимир, Россия.
- Электродвигатели высокоскоростные 5АИ160М2 производства ООО «ЭЛКОМ» г. Санкт-Петербург, Россия.
- Электродвигатели высокоскоростные АИР160М2 производства РУП «Могилёвский завод «Электродвигатель» г. Могилёв, Белоруссия.
Общие сведения
Асинхронные трёхфазные электродвигатели с короткозамкнутым ротором АИР160M2 применяются во всех отраслях промышленности, в частности для электроприводов различных промышленных устройств, механизмов и машин.
Конструктивные исполнения и способ монтажа выполнены по ГОСТ 2479-79.
Преимущества наших электродвигателей:
- возможность кратковременных механических перегрузок;
- простота конструкции;
- простота пуска и легкость его автоматизации;
- преимущественно постоянная скорость при разных нагрузках;
- повышен КПД (до 75%) за счет высокой точности изготовления;
- снижен уровень шума (до 55 дБ) за счет применения высокоточных подшипников;
- степень защиты IP54 электродвигателей обеспечивает повышенную защищенность оболочки электродвигателя от воды и пыли;
- снижен уровень реактивных токов cosφ (до 0,86), что приводит к значительному снижению риска перенапряжения в сети;
- высокая эксплуатационная надежность электродвигателя при пусках и спонтанно возникающих перегрузках получена путем значительного увеличения кратности пусковых моментов;
- корпус отлит из серого чугуна.
