Асинхронные электродвигатели
цена на электродвигатель АИР 71 B4 в прайс листе |
|||||||||||||||
Электродвигатель АИР 71 B4 |
|||||||||||||||
Тип двигателя | Вид двигателя | Фазность | Серия двигателя |
Габарит (высота оси вращения), мм |
Диаметр вала | Мощность, кВт |
Частота вращения, об/мин |
Климатическое исполнение |
Напряжение, В |
IP | |||||
Асинхронный | Общепромышленный | Трехфазный | АИР | 71 | 19 мм | 0,75 | 1500 | У3 | 220/380 | 54 | |||||
Сравнительная таблица технических характеристик электродвигателей »
Габаритные и установочно-присоединительные размеры электродвигателей »
* - Цены приведены для электродвигателей АИР монтажное исполнение на лапах IM1081.
* - Надбавка за исполнение IM2081 – 5%.
* - Надбавка за исполнение IM3081 – 3%.

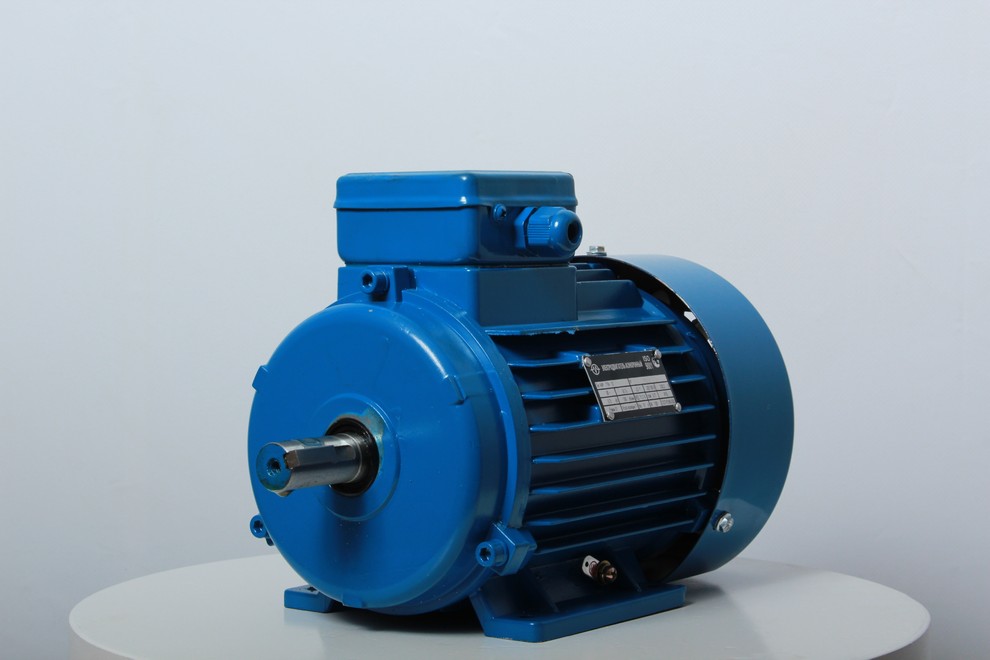

АИР 71 B4
Трехфазными асинхронными электродвигателями комплектуются механизмы в сельском хозяйстве, машиностроении, системах промышленной вентиляции, промышленные насосы и т. д. Асинхронный трехфазный электродвигатель АИР 71В4 мощностью 0,75 кВт рассчитан на продолжительный режим работы S1 при стабильной нагрузке длительное время. Частота оборотов до 1500 в минуту, требуемое напряжение 220/380В, работает от сети переменного тока частотой 50 Гц (в базовом исполнении, под заказ – 60 Гц).
Электродвигатель АИР 71 В4 изготавливается по стандарту ГОСТ 2479-79. Климатическое исполнение У3 (другие варианты под заказ – Т, У1-5, ХЛ и др.).
Диаметр вала D1=19 мм. Коэффициент полезного действия двигателя АИР71B4 составляет 71,3%. Уровень реактивных токов cosφ=0,77. Масса двигателя 71В4 равна 9,6 кг.
Электродвигатель АИР 71 В4, цена на который указана в исполнении по способу монтажа IМ1081 (на лапах), может быть также изготовлен в других вариантах: IM3081 (фланец) – 3% надбавка к стоимости в прайсе; IM2081 (комбинированный) – 5% надбавка к стоимости в прайсе.
Класс нагревостойкости F – медная обмотка пролакированна таким образом, что способна выдержать пиковую температуру нагрева до 150°С.
Класс защиты IP54, под заказ – IP55. Электродвигатель АИР 71 В4 купить можно как в базовом исполнении серии, так и в любых других вариантах исполнения (с аовышенным скольжением, химостойкое исполнение, со встроенной термозащитой и т. д). Корпус из силуминового сплава (из серого чугуна – под заказ).
Расшифровка условных обозначений АИР 71 В4:
АИР: А – асинхронный; И – унифицированный по стандарту «Интерэлектро»; Р (или С) - привязка мощности к установочно-присоединительным размерам по стандарту РС3031-71; С: CENELEC.
71 – диаметр вала оси вращения в мм;
В – длина сердечка статора;
4 – частота полюсов (соответственно - 1500 оборотов ротора в мин.)
Электродвигатель АИР 71 В4 полностью соответствует таким двигателям старых серий и серий других заводов (Украина, Россия, Беларусь):
Российские заводы:
• Электродвигатель АД 71 В4 производства ОАО «Сибэлектромотор», г. Томск. Тип (серия) АД.
• Электродвигатель А71 В4 производства ОАО «ELDIN», г. Ярославль. Тип (серия) А.
• Электродвигатель АДМ71 В4 производства ОАО «Уралэлектро», г. Медногорск. Тип (серия) АДМ.
• Электродвигатель 5АИ 71 В4 производства ООО «ЭЛКОМ» г. Санкт-Петербург. Тип (серия) 5АИ.
• Электродвигатель АИР71 В4 производства ОАО «Мосэлектромаш», г. Лобня. Тип (серия) АИР.
Белорусские заводы:
• Электродвигатель АИР71 В4 производства РУП «Могилёвский завод «Электродвигатель», г. Могилёв. Тип (серия) АИР.
• Электродвигатель АИР 71 В4 производства РУП «Полесьеэлектромаш», г. Лунинец. Тип (серия) АИР.
Украинские заводы:
• Электродвигатель АИР 71 А4 производства ОАО «HELZ», г. Харьков. Тип (серия) АИР.
• Электродвигатель АИР 71 А4 производства ОАО «Электромотор», г. Полтава. Тип (серия) АИР.
Общие сведения
Асинхронные трёхфазные электродвигатели с короткозамкнутым ротором АИР71B4 применяются во всех отраслях промышленности, в частности для электроприводов различных промышленных устройств, механизмов и машин.
Конструктивные исполнения и способ монтажа выполнены по ГОСТ 2479-79.
Преимущества наших электродвигателей:
- возможность кратковременных механических перегрузок;
- простота конструкции;
- простота пуска и легкость его автоматизации;
- преимущественно постоянная скорость при разных нагрузках;
- повышен КПД (до 75%) за счет высокой точности изготовления;
- снижен уровень шума (до 55 дБ) за счет применения высокоточных подшипников;
- степень защиты IP54 электродвигателей обеспечивает повышенную защищенность оболочки электродвигателя от воды и пыли;
- снижен уровень реактивных токов cosφ (до 0,86), что приводит к значительному снижению риска перенапряжения в сети;
- высокая эксплуатационная надежность электродвигателя при пусках и спонтанно возникающих перегрузках получена путем значительного увеличения кратности пусковых моментов;
- корпус выполнен из силуминового сплава.
