Асинхронные электродвигатели
цена на электродвигатель АИР 71 A4 в прайс листе |
|||||||||||||||
Электродвигатель АИР 71 А4 |
|||||||||||||||
Тип двигателя | Вид двигателя | Фазность | Серия двигателя |
Габарит (высота оси вращения), мм |
Диаметр вала |
Мощность, кВт |
Частота вращения, об/мин |
Климатическое исполнение |
Напряжение, В |
IP | |||||
Асинхронный | Общепромышленный | Трехфазный | АИР | 71 | 19 мм | 0,55 | 1500 | У3 | 220/380 | 54 | |||||
Сравнительная таблица технических характеристик электродвигателей »
Габаритные и установочно-присоединительные размеры электродвигателей »
* - Цены приведены для электродвигателей АИР монтажное исполнение на лапах IM1081.
* - Надбавка за исполнение IM2081 – 5%.
* - Надбавка за исполнение IM3081 – 3%.

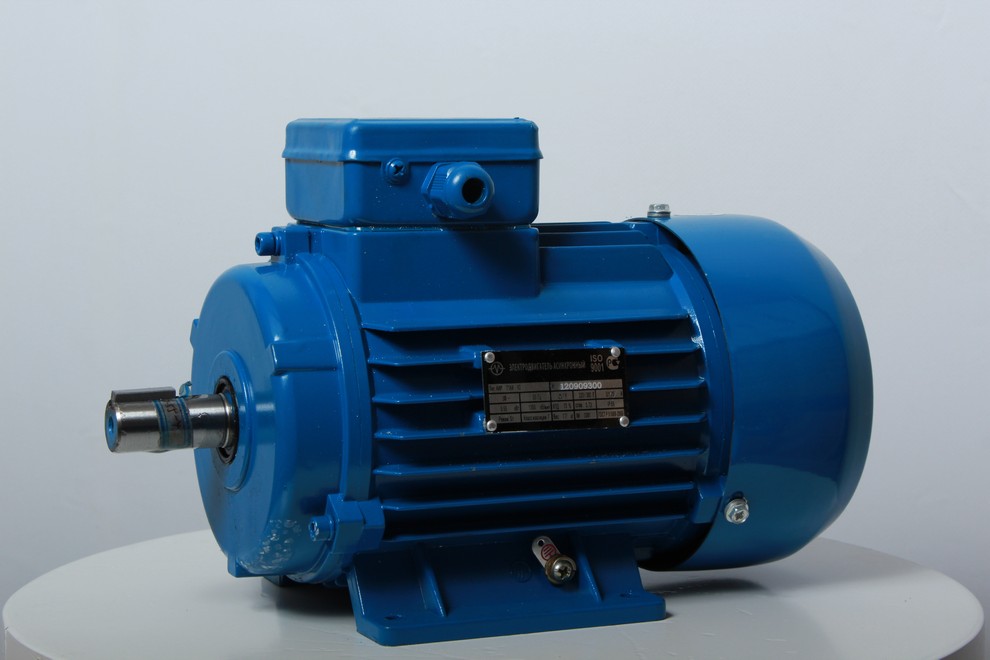

АИР 71 А4
Двигатель асинхронный трехфазный АИР 71 А4 широко востребован во многих областях промышленности. Его мощность 0,55 кВт, питается от сети переменного тока 50 Гц. Частота вращения 1500 об/мин, диаметр вала D1=19 мм. КПД электродвигателя 71А4 – 70%. Уровень реактивных токов cosφ=0,73. Масса 8,2 кг.
Указанная в прайсе стоимость соответствует электродвигателю АИР 71 А4 в исполнении по способу монтажа IМ1081 (на лапах). Под заказ: IM3081 (фланец) – 3% надбавка к стоимости; IM2081 (комбинированный способ) – 5% надбавка к стоимости. Климатическое исполнение – для умеренного климата У3. Под заказ возможно исполнение для других климатических условий (Т, ХЛ, ОМ и др.) по условиям окружающей среды при температурах от -40°С до +40°С (до +60°С при исполнении Т). Также можно заказать электродвигатель АИР 71 А4 в специальных исполнениях: Х (химостойкое), СМ2 (морское), Б (со встроенной термозащитой), П (повышенной точности размеров) и др.
Электродвигатель АИР 71 А4 рассчитан на режим работы S1. Класс нагревостойкости F (обмотка пролакирована таким образом, что способна выдержать максимальную температуру нагрева 150°С). Корпус из силуминового сплава (под заказ – из серого чугуна), обмотка медная. Степень защиты электродвигателя АИР 71А4 в базовом исполнении IP54, под заказ – в IP55.
Расшифровка условных обозначений :
- АИР – асинхронный (А), унифицированный по стандарту «Интерэлектро» (И), привязка мощности к установочно-присоединительным размерам по стандарту РС3031-71; С: CENELEC (Р, или С);
- 71 – высота оси вала вращения 71 мм;
- А – длина сердечка статора;
- 4 – число полюсов 4, соответственно – частота оборотов ротора 1500 в минуту.
Электродвигатели асинхронные общепромышленные АИР 71 А4, предлагаемые ООО «Электродвигатели», соответствуют таким типам взаимозаменяемых с ним электродвигателей, многие из которых уже давно не производятся:
Российские заводы:- тип (серия) АД, двигатель АД 71 А4 производства ОАО «Сибэлектромотор», г. Томск.
- тип (серия) А, двигатель А71 А4 , производства ОАО «ELDIN», г. Ярославль.
- тип (серия) АДМ, двигатель АДМ71 А4 производства ОАО «Уралэлектро», г. Медногорск.
- тип (серия) 5АИ, двигатель 5АИ 71А4 производства ООО «ЭЛКОМ» г. Санкт-Петербург.
- тип (серия) АИР, двигатель АИР71 А4 производства ОАО «Мосэлектромаш», г. Лобня.
Белорусские заводы:
- тип (серия) АИР, двигатель АИР71А4 производства РУП «Могилёвский завод «Электродвигатель», г. Могилёв.
- тип (серия) АИР, двигатель АИР 71 А4производства РУП «Полесьеэлектромаш», г. Лунинец.
Украинские заводы:
- тип (серия) АИР, двигатель 71А4 производства ОАО «HELZ», г. Харьков. - тип (серия) АИР, двигатель 71 А4 производства ОАО «Электромотор», г. Полтава.
Общие сведения
Асинхронные трёхфазные электродвигатели с короткозамкнутым ротором АИР71А4 применяются во всех отраслях промышленности, в частности для электроприводов различных промышленных устройств, механизмов и машин.
Конструктивные исполнения и способ монтажа выполнены по ГОСТ 2479-79.
Преимущества наших электродвигателей:
- возможность кратковременных механических перегрузок;
- простота конструкции;
- простота пуска и легкость его автоматизации;
- преимущественно постоянная скорость при разных нагрузках;
- повышен КПД (до 75%) за счет высокой точности изготовления;
- снижен уровень шума (до 55 дБ) за счет применения высокоточных подшипников;
- степень защиты IP54 электродвигателей обеспечивает повышенную защищенность оболочки электродвигателя от воды и пыли;
- снижен уровень реактивных токов cosφ (до 0,86), что приводит к значительному снижению риска перенапряжения в сети;
- высокая эксплуатационная надежность электродвигателя при пусках и спонтанно возникающих перегрузках получена путем значительного увеличения кратности пусковых моментов;
- корпус выполнен из силуминового сплава.
