Электродвигатель АИР 100 S4 |
|||||||||||||||
Тип двигателя | Вид двигателя | Фазность | Серия двигателя |
Габарит (высота оси вращения), мм |
Диаметр вала |
Мощность, кВт |
Частота вращения, об/мин |
Климатическое исполнение |
Напряжение, В |
IP | |||||
Асинхронный | Общепромышленный | Трехфазный | АИР | 100 | 28 мм | 3,0 | 1500 | У3 | 220/380 | 54 | |||||
Сравнительная таблица технических характеристик электродвигателей »
Габаритные и установочно-присоединительные размеры электродвигателей »
* - Цены приведены для электродвигателей АИР монтажное исполнение на лапах IM1081.
* - Надбавка за исполнение IM2081 – 5%.
* - Надбавка за исполнение IM3081 – 3%.

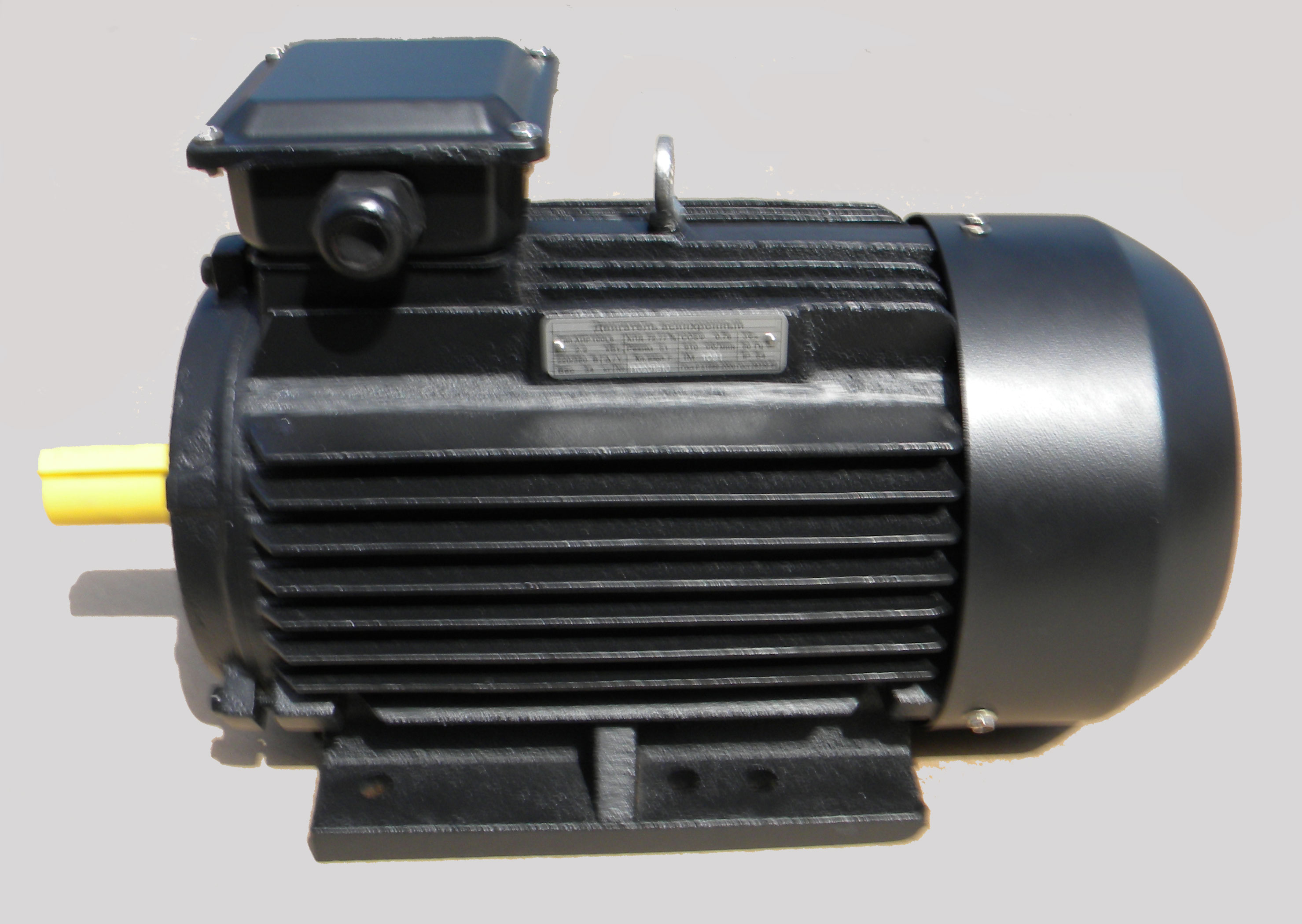

АИР 100 S4
Электродвигатель АИР 100S4 – общепромышленный асинхронный трехфазный, питается от сети переменного тока 50 Гц, напряжение 220D, 380В. По необходимости двигатель АИР100S4 может быть изготовлен для сети 60Гц.
Общие характеристики: номинальная мощность электродвигателя 3,0 кВт, частота вращения 1500 об./мин, монтажное исполнение на лапах IМ108, корпус из серого чугуна. Также на сайте представлены двигатели АИР 100S с частотой вращения 750, 1000 и 3000 оборотов в мин. Возможно изготовление электродвигателя с корпусом из силуминового сплава, по монтажному исполнению – с доплатой 3% чистый фланец IM3081, с доплатой 5% комбинированное IM2081 (на лапах и с фланцем). Режим работы – продолжительный при стабильной нагрузке S1. Климатическое исполнение АИР100S4 – умеренный климат У3. Под заказ возможны любые варианты климатического исполнения и категории размещения (У1-5, Т, ХЛ и др.), модификации для специального использования (с повышенной точностью по установочным размерам П, со встроенной термозащиной Б, химостойкое Х2 и др.).
Электродвигатель АИР 100S4 изготавливается по стандарту ГОСТ 2479-79. Степень защиты IP54 (повышенная защита оболочки от пыли и воды), обмотка медная пролакировання, степень нагревостойкости F (пиковая температура нагрева обмотки 150°С). Диаметр вала D1=28 мм. Уровень реактивных токов cosφ=0.82, потому значительно снижен риск перенапряжения в сети. За счет высокой точности электродвигателя 100S4 повышен КПД, у данной модели он равен 81,4%.
Расшифровка условных обозначений АИР 100S4:
А – асинхронный, И – разработан в рамках «Интерэлектро», Р (или С) – привязка мощности двигателя к установочно-присоединительным размерам по стандарту (Р по РС3031-71, С по CENELEC-DOCUMENT 28/64).
100 – высота оси вращения, мм
S – установочный размер по длине станины.
4 – количество полюсов.
Электродвигатель АИР 100S4 (3,0 кВт, 1500 об./мин) полностью взаимозаменяем с такими моделями других производителей и двигателями, которые уже не производятся:
- Электродвигатель АИРМ 100 S4 производства ООО «ЭЛКОМ», г. Санкт-Петербург, Россия. Серия (тип) АИРМ.
- Электродвигатель А100S4 производства ОАО «ELDIN» г. Ярославль, Россия. Серия (тип) А.
- Электродвигатель АДМ100S4 производства ОАО «Уралэлектро» г. Медногорск, Россия. Серия АДМ.
- Электродвигатель АИР100S4 производства ОАО «ПЭМЗ» г. Псков, Россия. Серия (тип) АИР.
- Электродвигатель 5АИ100S4 производства ООО «ЭЛКОМ» г. Санкт-Петербург, Россия. Серия (тип) 5АИ.
- Электродвигатель АИР 100S4 производства РУП «Могилёвский завод «Электродвигатель» г. Могилёв, Беларусь. Серия (тип) АИР.
- Электродвигатель АИР100 S4 производства РУП Полесьеэлектромаш г. Лунинец, Беларусь. Серия (тип) АИР.
- Электродвигатель АИР 100 S4 производства ОАО «HELZ» г. Харьков, Украина. Серия (тип) АИР.
- Электродвигатель АИРМ100S4 ОАО "Электромотор" г. Полтава, Украина. Серия (тип) АИРМ.
- Электродвигатель 4АМА100S4 ОАО ДЭМЗ г. Днепропетровск, Украина. Серия (тип) 4АМА.
Общие сведения
Асинхронные трёхфазные электродвигатели с короткозамкнутым ротором АИР100S4 применяются во всех отраслях промышленности, в частности для электроприводов различных промышленных устройств, механизмов и машин.
Конструктивные исполнения и способ монтажа выполнены по ГОСТ 2479-79.
Преимущества наших электродвигателей:
- возможность кратковременных механических перегрузок;
- простота конструкции;
- простота пуска и легкость его автоматизации;
- преимущественно постоянная скорость при разных нагрузках;
- повышен КПД (до 75%) за счет высокой точности изготовления;
- снижен уровень шума (до 55 дБ) за счет применения высокоточных подшипников;
- степень защиты IP54 электродвигателей обеспечивает повышенную защищенность оболочки электродвигателя от воды и пыли;
- снижен уровень реактивных токов cosφ (до 0,86), что приводит к значительному снижению риска перенапряжения в сети;
- высокая эксплуатационная надежность электродвигателя при пусках и спонтанно возникающих перегрузках получена путем значительного увеличения кратности пусковых моментов;
- корпус отлит из серого чугуна.
