Асинхронные электродвигатели
цена на электродвигатель АИР 160 S4 в прайс листе |
|||||||||||||||
Электродвигатель АИР 160 S4 |
|||||||||||||||
Тип двигателя | Вид двигателя | Фазность | Серия двигателя |
Габарит (высота оси вращения), мм |
Диаметр вала |
Мощность, кВт |
Частота вращения, об/мин |
Климатическое исполнение |
Напряжение, В |
IP | |||||
Асинхронный | Общепромышленный | Трехфазный | АИР | 160 | 48 мм | 15,0 | 1500 | У3 | 220/380 | 54 | |||||
Сравнительная таблица технических характеристик электродвигателей »
Габаритные и установочно-присоединительные размеры электродвигателей »
* - Цены приведены для электродвигателей АИР монтажное исполнение на лапах IM1081.
* - Надбавка за исполнение IM2081 – 5%.
* - Надбавка за исполнение IM3081 – 3%.

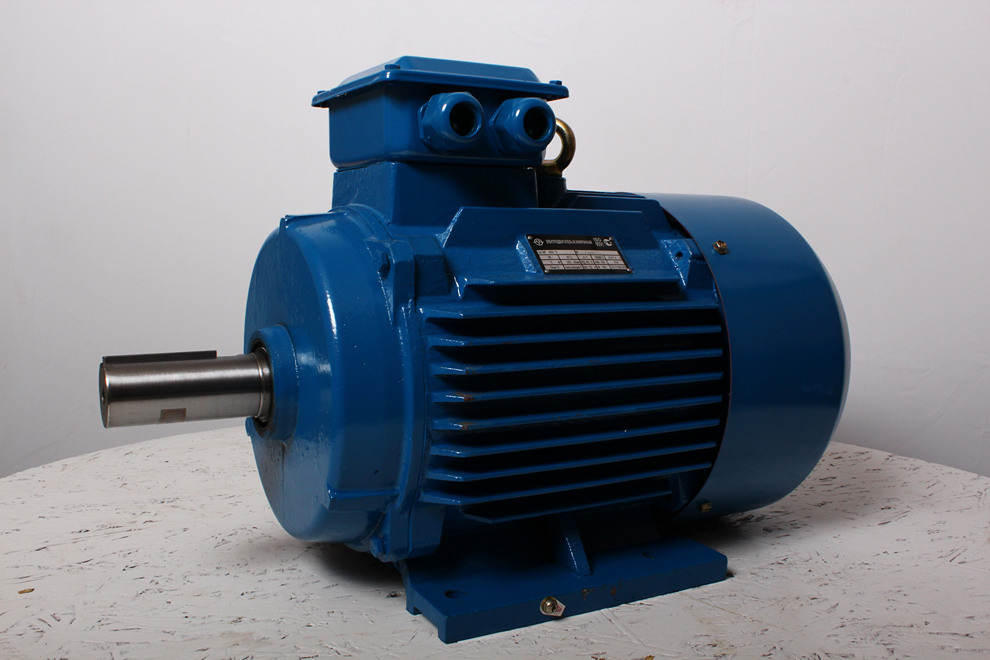

АИР 160 S4
Электродвигатель переменного тока АИР 160 S4 – трехфазный общепромышленный унифицированной, сери АИР, в которой представлены двигатели мощностью от 0.06 до 315кВт разных габаритов. Двигатель АИР160S4 работает от сетей 220В, 380В с частотой переменного тока 50 Гц.
АИР160S4 – асинхронный электродвигатель мощностью 15,0кВт. Частота вращения 1500 об/мин. Корпус чугунный, возможно под заказ исполнение из силуминовых сплавов. Степень защит электродвигателя IP54 (повышенная защита от воды и пилы), степень защиты токоввода IP55. Обмотка медная пролакированна, нагревостойкость (изоляция) класс F – выдерживает пиковый нагрев до 150°С. Климатическое исполнение УЗ умеренный климат, возможны другие варианты по ГОСТ 15150-69 под заказ – Т, ХЛ, У2, У5 и т. д. На сайте представлены электродвигатели АИР160S не только на 1500 об., но и низкооборотные, высокооборотистые – на 750, 1000 и 3000 об/мин. Также под заказ возможны любые модификации как по конструктивному исполнению, так и по условиям окружающей среды.
Диаметр вала D1 электродвигателя АИР 160 S4 равен 48 мм. Режим работы S1 по ГОСТ 183-74 – длительный режим работы при стабильной нагрузке. Cosφ=0,85, КПД=88,7%.
Расшифровка Условных обозначений АИР160S4:
А – асинхронный электродвигатель
И – изготовлен в рамках «Интерэлектро», унифицированная серия
Р – привязка мощности к установочным размерам по РС3031-71 (или С по CENELEC-DOCUMENT 28/64)
160 – габарит, обозначает высоту оси вращения, в мм
S – установочный размер по длине станины (S – короткий)
4 – количество полюсов
Электродвигатели трехфазные асинхронные АИР160S4 взаимозаменяемы с такими электродвигателями разных производителей:
- Электродвигатели серий (типов) 4А, 4АМУ, 5А, АД, 5АИ: модели 4А160 S4, 4АМУ160 S4, 5А 160 S4, АД 160 S4, 5АИ 160 S4.
- Электродвигатели АД160S4 производства ОАО «Сибэлектромотор» г. Томск, Россия. Серия (тип) АД.
- Электродвигатели АИР160S4 производства ОАО «ELDIN» г. Ярославль, Россия. Серия (тип)АИР.
- Электродвигатели 5А160S4 производства ОАО «ВЭМЗ» г. Владимир, Россия. Серия (тип) 5А.
- Электродвигатели 5АМХ160S4 производства ОАО «ВЭМЗ» г. Владимир, Россия. Серия (тип) 5АМХ.
- Электродвигатели 5АИ160S4 производства ООО «ЭЛКОМ» г. Санкт-Петербург, Россия. Серия (тип) 5АИ.
- Электродвигатели АИР160S4 производства РУП «Могилёвский завод «Электродвигатель» г. Могилёв, Беларусь. Серия (тип) АИР.
- Электродвигатели 4АМУ160S4 производства ОАО "ЮжэлектроМаш" г. Н. Каховка, Украина. Серия (тип) 4АМУ.
Общие сведения
Асинхронные трёхфазные электродвигатели с короткозамкнутым ротором АИР160S4 применяются во всех отраслях промышленности, в частности для электроприводов различных промышленных устройств, механизмов и машин.
Конструктивные исполнения и способ монтажа выполнены по ГОСТ 2479-79.
Преимущества наших электродвигателей:
- возможность кратковременных механических перегрузок;
- простота конструкции;
- простота пуска и легкость его автоматизации;
- преимущественно постоянная скорость при разных нагрузках;
- повышен КПД (до 75%) за счет высокой точности изготовления;
- снижен уровень шума (до 55 дБ) за счет применения высокоточных подшипников;
- степень защиты IP54 электродвигателей обеспечивает повышенную защищенность оболочки электродвигателя от воды и пыли;
- снижен уровень реактивных токов cosφ (до 0,86), что приводит к значительному снижению риска перенапряжения в сети;
- высокая эксплуатационная надежность электродвигателя при пусках и спонтанно возникающих перегрузках получена путем значительного увеличения кратности пусковых моментов;
- корпус отлит из серого чугуна.
