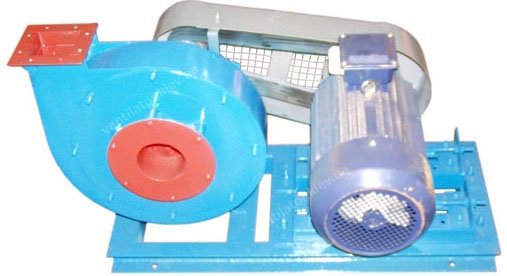

АВД 3,5М с эл.двигателем АИР 112 M2 7,5 кВт 3000 об./мин, исполнение №1
Центробежный (радиальный) вентилятор высокого давления из углеродистой стали
Вентилятор центробежный высокого давления серии АВД 3,5М с электродвигателем АИР 112 M2 7,5 кВт 3000 об./мин общепромышленного назначения, изготовленный по схеме исполнения № 5.
Рабочая точка вентилятора: 1600 м3/час при давлении 9800 Па.
Договорная
Общие сведения
Вентилятор центробежный высокого давления серии АВД 3,5М с электродвигателем АИР 112 M2 7,5 кВт 3000 об./мин общепромышленного назначения.
Вентилятор АВД 3,5М предназначен для перемещения воздуха и других невзрывоопасных газопаровоздушных сред, не вызывающих ускоренной коррозии углеродистой стали, с содержанием пыли и других твердых примесей не более 100 мг/м3, не содержащих липких веществ и волокнистых материалов.
Общие сведения о центробежных вентиляторах АВД 3,5М:
- Высокого давления
- Одностороннего всасывания
- Корпус спиральный поворотный
- Вперед загнутые лопатки
- Количество лопаток - 12
- Направление вращения - правое
- Схема исполнения - № 5 (клиноременное исполнение) – с использованием клиноременной передачи (клиновые ремни, ведущий и ведомый шкивы)
Вентиляторы изготовляются в соответствии с ТУ У 29.2-00909779-002:2009:
- из углеродистой стали
- из нержавеющей стали
- из разнородных материалов
Центробежные вентиляторы АВД 3,5М применяются:
- для подачи сжатого атмосферного воздуха в форсунку сжигания жидкого топлива в зерносушилках
- в системах кондиционирования и вентиляции производственных и общественных зданий
- другие производственные и санитарно-технические цели
Основные технические характеристики
АВД 3,5М: технические характеристики
Параметр | Величина |
---|---|
Модель: | АВД-3,5М |
Рабочая точка вентилятора: Производительность, м3/ч: | 1600 |
Рабочая точка вентилятора: Давление, Па: | 9800 |
Тип электродвигателя: | АИР |
Полное давление в рабочей зоне, Па: | 1020-9300 |
Производительность в рабочей зоне, м3/час: | 0,8-1,7 |
Мощность двигателя, Вт: | 7500 |
n, об./мин: | 3000 |
Мин. температура перемещаемого воздуха, °С: | 80 |
Предел загрязненности, мг/м3: | 100 |
Масса (без двигателя), кг: | 146 |
Электродвигатель АИР 112 M2: технические характеристики
Параметр | Величина |
---|---|
Скорость вращения, об./мин: | 3000 |
Частота тока, Гц: | 50 |
кВт: | 7,5 |
Класс защиты устройства, IP: | 54 |
Фазность: | 3-фазный |
Напряжение, В: | 220/380 |
Масса, кг: | 49 |
Модель: | АИР112M2 |
Тип электродвигателя: | асинхронный |
Вид: | общепромышленный |
Серия двигателя: | АИР |
Габарит (высота оси вращения), мм: | 112 |
Диаметр вала, мм: | 32 |
n, об./мин: | 2880 |
Климатическое исполнение: | У3 |
КПД, %: | 85,4 |
Коэффициент мощности, cos?: | 0,88 |
Потребляемый номинальный ток, Iн (А): | 15,2 |
Отношение пускового тока к номинальному, Iпуск/ Iн: | 7,2 |
Отнош. макс. вращ-го момента силы к ном., Мmах/Мн: | 2,4 |
Отнош. пуск. вращ-го момента силы к ном., Мпуск/Мн: | 2,2 |
Аэродинамические характеристики
Габаритные и присоединительные размеры
Другие вентиляторы АВД 3,5М:
Вентилятор / электродвигатель | Рабочая точка вентилятора: Производительность, м3/ч | Рабочая точка вентилятора: Давление, Па | Частота вращения дв., об./мин | Цена, грн. с НДС |
---|---|---|---|---|
АВД-3,5М / АИР112M2 (7,5 / 3000) | 1600 | 9800 | 3000 | Договорная |
АВД-3,5М / АИР132M2 (11,0 / 3000) | 1900 | 9450 | 3000 | Договорная |
