Вентиляторы и вентиляционное оборудование  OSTBERG

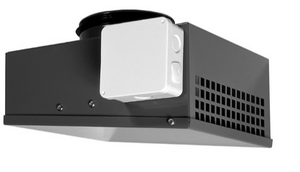

Вытяжной вентилятор для крепления на стену RS, настенные вытяжные вентиляторы с круглым присоединением   Цена евро c НДС

RS 125 A Автоматический 186
RS 125 C Автоматический 187
RS 160 A Автоматический 236
RS 160 C Автоматический 241





Вытяжные вентиляторы RS 125, 160


Центробежные вентиляторы типа RS снабжены асинхронным двигателем с внешним ротором и уплотнёнными подшипниками, что увеличивает срок их службы. Корпус вентилятора изготовлен из гальванизированной стали и покрашен в чёрный цвет. Вентиляторы имеют направленные вперёд лопатки.

Установка
Вентиляторы могут быть установлены в любом положении.

Регулирование скорости
Регулирование скорости всех вентиляторов осуществляется в диапазоне от 0 до 100% изменением подаваемого напряжения. Это достигается с помощью использования бесшагового тиристора или пятиступенчатого трансформатора. К одному тиристору или трансформатору можно подключить несколько вентиляторов при условии, что общий рабочий ток вентиляторов не превышает номинальный ток тиристора или трансформатора.

Защита двигателя
Все двигатели имеют встроенный термоконтакт с автоматическим перезапуском.

Аксессуары
Регуляторы скорости, обратный клапан, инерционные решётки и т.д.

Технические характеристики вытяжных вентиляторов серии RS:


Тип
вентилятора


Напряжение,
В/Гц

Потр.
мощн.,
Вт


Ток,
А
Частота
вращ.,
об/мин


Макс.,
t, °C
 Размеры, мм

Вес,
кг

Схема,
ел.
подкл.

a

b
c
Ød
e
RS 125 A 230/50 45 0,20 1400 85 230 252 125 125 170 3,4 2
RS 125 C 230/50 73 0,32 2460 70 230 252 125 125 170 3,4 1
RS 160 A 230/50 64 0,29 1200 65 332 310 160 160 195 5,0 2
RS 160 C 230/50 104 0,46 2480 65 332 310 160 160 195 5,0 1



Шумовые характеристики вытяжных вентиляторов серии RS:


Тип
вентилятора
   LpA
ΔБ(А)		 LwAtot LwA
63 125 250 500 1000 2000 4000 8000
RS 125 A к входу 59 63 47 54 58 58 56 51 42 28
к окружению 58 62 41 40 50 56 58 55 44 35
RS 125 C к входу 66 70 55 59 63 65 63 59 51 40
к окружению 65 69 48 41 56 63 66 63 54 46
RS 160 A к входу 57 51 45 53 55 56 54 45 37 19
к окружению 54 58 48 38 49 53 52 50 40 32
RS 160 C к входу 69 73 52 60 66 70 68 59 55 41
к окружению 67 71 48 44 60 66 66 64 58 46

LwAtot   -   общий уровень шума (дБ);
LwA   -   уровень шума в октавном диапазоне (дБ);
LpA   -   уровень звукового давления (дБ) от вентилятора, работающего при максимальной нагрузке в помещении с эквивалентной зоной поглощения 10 m2 на расстоянии 1,4 м, что соответствует помещению объёмом 40 м3 с нормальным звукопоглощением. Для перерасчёта величины  LpA  для условий эквивалентной зоны поглощения в 20 м2 и расстояния 3 м необходимо из табличного значения уровня звукового давления в окружающую среду  LpA  вычесть 17 дБ.



Аэродинамические характеристики канальных вентиляторов серии RS:

            RS 125

            RS 160
аэродинамические характеристики RS 125 A, RS 125 C аэродинамические характеристики RS 160 A, RS 160 C



Монтаж

  • Все вентиляторы поставляются полностью в собранном виде, готовые к подключению.
  • Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
  • Электрические параметры должны соответствовать спецификации на табличке вентилятора.
  • Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.
  • Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм.
  • Вентиляторы должны быть заземлены.
  • Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе).
  • Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.

Условия работы

  • Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами.
  • Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т. п.
  • Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.

Обслуживание

Единственное требуемое обслуживание — очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.

Перед обслуживанием убедитесь, что

  • Прекращена подача напряжения.
  • Рабочее колесо вентилятора полностью остановилось.
  • Двигатель и рабочее колесо полностью остыли.

При очистке вентилятора

  • Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.
  • Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы.
  • В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос.
  • Подшипники, в случае повреждения, подлежат замене.

В случае неисправности

  • Проверить, поступает ли напряжение на вентилятор.
  • Отключить напряжение и убедиться, что рабочее колесо не заблокировано и не сработало устройство защиты двигателя (термоконтакт).
  • Проверить подключение конденсатора. Если после проверки вентилятор не включается или перезапускается термоконтакт, свяжитесь с вашим поставщиком.
  • В случае возврата вентилятора — очистить лопасти; двигатель и соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности — заявления.

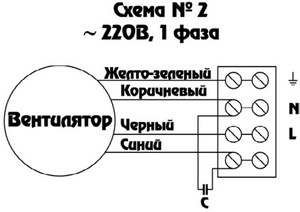

Схемы подключения вентиляторов:

Схема подключения вентилятора Схема подключения вентилятора
