Вентиляторы и вентиляционное оборудование  OSTBERG


Крышные вытяжные вентиляторы TKV/TKH 300 A,B,C, / 400 A,B,C,D Цены уточняйте у менеджеров!

Крышные вытяжные вентиляторы TKV/TKH 300 A,B,C, / 400 A,B,C,D


Крышные вытяжные вентиляторы Ostberg оборудованы асинхронным двигателем с внешним ротором, рабочим колесом с загнутыми назад лопатками и уплотнёнными подшипниками, что увеличивает срок их службы. Вентиляторы имеют откидывающуюся верхнюю часть (крышка с двигателем и рабочим колесом). Корпус вентиляторов  изготавливаются из гальванизированной стали. Вентиляторы ТКS и ТКС оснащены горизонтальным выбросом воздуха, TKV - с вертикальным,TKH - горизонтальным.

Установка
Крышные вентиляторы должны устанавливаться только вертикально.

Регулирование скорости
Регулирование скорости всех вентиляторов осуществляется в диапазоне от 0 до 100% изменением подаваемого напряжения. Это достигается с помощью использования бесшагового тиристора или пятиступенчатого трансформатора. К одному тиристору или трансформатору можно подключить несколько вентиляторов при условии, что общий рабочий ток вентиляторов не превышает номинальный ток тиристора или трансформатора.

Защита двигателя
Все двигатели вентиляторов защищены термоконтактами. Однофазные вентиляторы имеют встроенный термоконтакт с автоматическим перезапуском. Трёхфазные вентиляторы имеют два подсоединительных вывода встроенного термоконтакта. Выводы термоконтактов (TW) должны подключаться к реле перегрузки или к клеммам TW трансформаторов VRTT или VRDT.

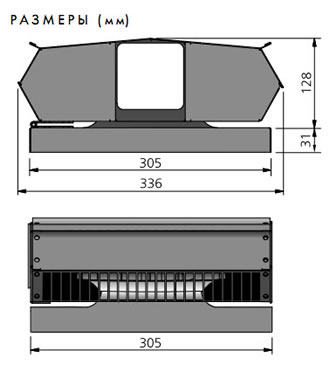

габаритные размеры крышных вытяжных вентиляторов TKV/TKH 300 A,B,C, / 400 A,B,C,D

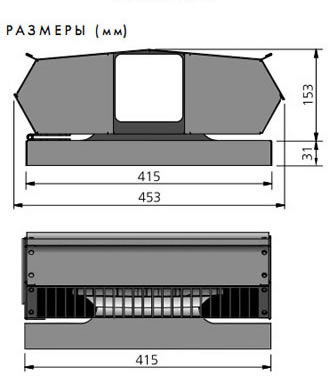

габаритные размеры крышных вытяжных вентиляторов TKV/TKH 300 A,B,C, / 400 A,B,C,D 400 A,B,C,D
TKV/TKH 300 A,B,C 400 A,B,C,D

Технические характеристики крышных вытяжных вентиляторов TKV/TKH 300 A,B,C, / 400 A,B,C,D:

Тип вентилятора TKV/TKH 300 A TKV/TKH 300 B TKV/TKH 300 C
Напряжение, ВГц 230/50 230/50 230/50
Ток, А 0,18 0,18 0,26
Потр. мощность, Вт 41 42 60
Частота вращения, об/мин. 1690 2050 2510
Вес, кг 4,9 4,9 4,9
Схема эл. подкл. 4040002 4040002 4040001
Конднсатор, мкФ 2 4 2
Класс F F F
Защита двигателя IP 44 IP 44 IP 44

Тип вентилятора TKV/TKH 400 A TKV/TKH 400 B TKV/TKH 400 C TKV/TKH 400 D
Напряжение, ВГц 230/50 230/50 230/50 230/50
Ток, А 0,28 0,45 0,77 0,94
Потр. мощность, Вт 63 103 176 215
Частота вращения, об/мин. 1750 2510 2420 2280
Вес, кг 7.4 7.4 8.3 8.5
Схема эл. подкл. 4040002 4040001 4040001 4040001
Конднсатор, мкФ 4 3 4 5
Класс F F F F
Защита двигателя IP 44 IP 44 IP 44 IP 44

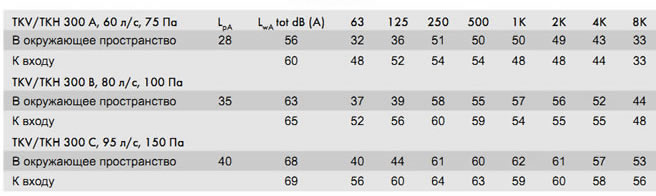

Шумовые характеристики крышных вытяжных вентиляторов TKV/TKH 300 A,B,C, / 400 A,B,C,D:

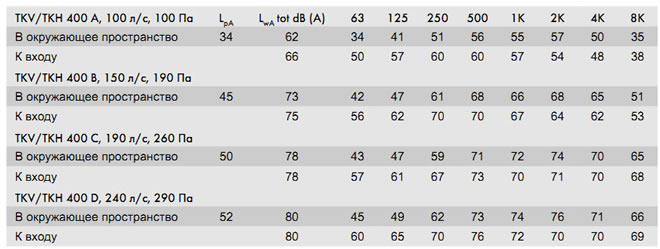

Шумовые характеристики крышных вытяжных вентиляторов TKV/TKH 400 A,B,C,D



LwAtot — общий уровень шума (дБ);
LwA — уровень шума в октавном диапазоне (дБ);
LpA — уровень звукового давления (дБ)от вентилятора,работающего при максимальной нагрузке в помещении эквивалентной зоной поглощения 10 м² на расстоянии 1,4 м, что соответствует помещению объёмом 40 м³ с нормальным звукопоглощением.
Для перерасчёта величины LpA для условий эквивалентной зоны поглощения в 20 м² и расстояния 3 м необходимо из табличного значения уровня звукового давления в окружающую среду LpA вычесть 17 дБ.

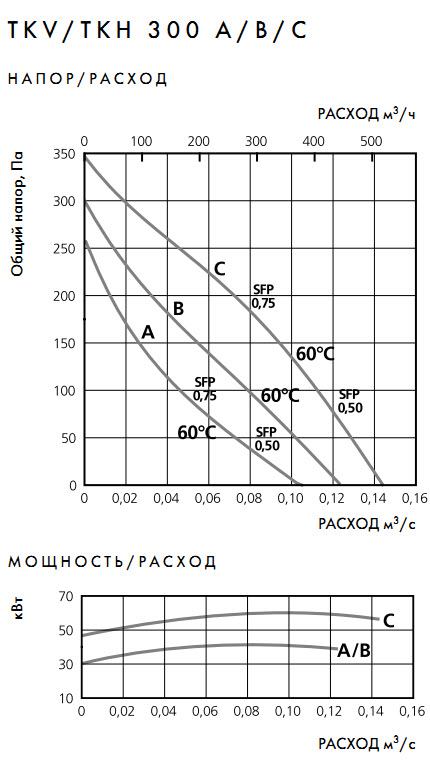

Аэродинамические характеристики канальных вентиляторов серии TKV/TKH 300 A,B,C, / 400 A,B,C,D:

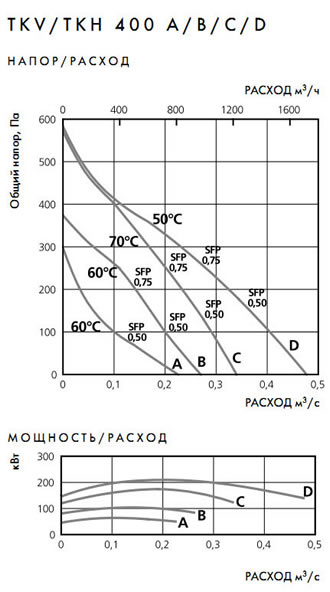

Аэродинамические характеристики канальных вентиляторов серии TKC / TKS 400 A,B,C:Аэродинамические характеристики канальных вентиляторов серии TKC, TKS 400b:
