Консольный насос ВК 1/16Б
Насос консольный вихревой
Условные обозначения
Пример условного обозначения насосного агрегата:
ВК 1/16Б
ВК - тип насoса – вихревой кoнсoльный;
1 - число в числителе дроби - подача, л/с;
16 - число в знаменателе дроби - напор, м;
Б - исполнение по материалу проточной части.
Описание вихревого насоса ВК 1/16Б
Вихревой насос ВК 1/16Б – консольный одноступенчатый горизонтальный вихревой насосный агрегат для перекачивания тводы и химически активных жидкостей.
Область применения насоса ВК 1/16Б
Вихревой насос ВК 1/16Б предназначeн для перекачивания технической воды, нейтральной жидкости, токсичных, химически агрессивных реагентов (кислот, щелочей), горючих, легковоспломеняющихся и взрывоопасных жидкостей, керосина, бензина, спирта, эфира и других жидкостей температурой 273К-358К (0°С-85°С), вязкостью до 36cСт, без абразивных веществ. Примененяется насос ВК 1/16Б в системах перекачки сжиженного газа, на предприятиях нефтяной, химической, судостроительной промышленности, во взрывоопасных и пожароопасных производствах.
Конструктивные особенности вихревого насоса ВК 1/16Б
Привод насоса ВК осуществляется через соединительную муфту. Направление вращения ротора по часовой стрелке, если смотреть со стороны электродвигателя. Допускается противоположное вращение ротора, при этом у насосов меняется назначение патрубков, и тогда к входному патрубку следует присоединить отводящий, а к выходному патрубку - подводящий трубопроводы. Рабочая камера проточной части центробежного вихревого насоса выполнена в корпусе 2 и крышке корпуса 1 и представляет собой кольцевой канал, сообщающийся с входным и выходным патрубками насоса. Всасывающая и направляющая часть канала разделены перемычкой (отсекателем).
Перемещение жидкой среды по кольцевому каналу и придание ей необходимой энергии осуществляется рабочим колесом 3, которое представляет собой диск с радиально расположенными лопатками. Имеющиеся в диске отверстия позволяют разгрузить рабочее колесо от осевых сил. Рабочее колесо, закрепленное на валу шпонкой, имеет возможность свободного перемещения в осевом направлении. Вал насоса 9 вращается на двух шарикоподшипниковых опорах 10, размещенных в расточках кронштейна 7 опорной стойки. Подшипники закрыты крышками 6 и 8, в которых установлены масленки для подвода в подшипники консистентной смазки.
Для предотвращения протечек перекачиваемого продукта в окружающую среду в корпусе насоса расположен сальник с набиВКй НГФ. В кронштейне предусмотрено отверстие для отвода утечек. Для обеспечения самовсасывания насосы ВК снабжены колпаком напорным 13 (рисунок), устанавливаемым на выходном патрубке.
Пар температурой не более 433°К (160°С), давлением не более 0,49 МПа подается в любое из отверстий Б. С помощью трубы соединительной пар переводится из первой камеры, в любое из отверстий В второй камеры и затем отводится в теплообменник. Охлаждающая жидкость температурой не ниже 233°К (минус 40°С) подается в любое из отверстий В второй камеры, с помощью трубы соединительной переводится в первую камеру и затем отводится в теплообменник.
Средний ресурс одноступенчатого насоса ВК до списания 25000 часов, в течение срока службы до списания 8 лет, в том числе срок хранения 2 года при хранении в условиях 6(ОЖ2) ГОСТ15150-69. Средняя наработка на отказ 5000 часов. Среднее время восстановления, 6 часов. Указанные ресурсы, сроки службы и хранения действительны при соблюдении потребителем требований руководства по эксплуатации.
Материал проточной части:
- корпус - чугун (обозначается А);
- рабочее колесо - сталь 20Х13.
Уплотнение вала:
- сальниковое (не обозначается - для не горючих, не взрывоопасных и не токсичных жидкостей); или
- двойное торцовое с подводом затворной жидкости (обозначается - 2Г - для горючих, токсичных и взрывоопасных жидкостей).
Условия эксплуатации насоса вихревый ВК 1/16Б
Насос вихревой ВК 1/16Б предназначен для перекачивания чистой воды, горючих, токсичных, нейтральных, легковоспламеняющихся и взрывоопасных, а также химически активных жидкостей с температурой от -15 до +85°С в различных установках. Допускается содержание в перекачиваемой среде твердых включений не более 0,01% по массе и размером не более 0,05 мм.
Основные технические характеристики вихревого насоса ВК 1/16Б
Основные технические характеристики
Параметр | Величина |
---|---|
Модель: | ВК 1/16Б |
Допускаемый кавитационный запас, м: | 4,00 |
Потребляемая мощность, кВт: | 1,20 |
Частота вращения, об./мин: | 1450 |
Макс. температура перекачиваемой жидкости, °С: | 85 |
Масса насоса, кг: | 30,9 |
Напор, м: | 16 |
Подача, м3/ч: | 3,6 |
Содержание твердых включений по массе не более, %: | 0,01 |
Размер твердых частиц не более, мм: | 0,05 |

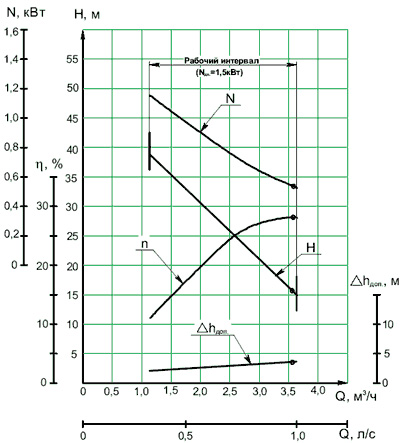

Гидравлические характеристики вихревого насоса ВК 1/16Б
Гидравлические характеристики
Характеристики подачи и напора насоса при частоте вращения - 24 с-1 (1450 об/мин)
Жидкость - вода p=1000 кг/м3
Q – подача, Н – напор, N – мощность.
Габаритные и присоединительные размеры вихревого насоса ВК 1/16Б
Габаритные и присоединительные размеры
Габаритный чертеж насоса
Модель | Габаритные и присоединительные размеры насоса, мм | |||||||||||||||||
ВК 1/16Б | L | L1 | B | B1 | B2 | H | H1 | H2 | A | A1 | D2 | D | D1 | d | d1 | h | I | R |
413 | - | 185 | 78 | - | 250 | 108 | - | 122 | - | 25 | 60 | 75 | M10 | - | - | - | - |
Габаритный чертеж агрегата
Модель | Габаритные и присоединительные размеры агрегата, мм |
||||||||||||||||||
ВК 1/16Б | Типоразмер двигателя | L1 | L2 | L3 | B | B1 | B2 | H | H1 | H2 | A | A1 | A2 | D | D1 | D2 | d | L | L4 |
A80B4 N=1,5 кВт |
525 | - | 355 | 315 | 185 | 78 | - | - | - | 336 | 240 | - | 75 | 60 | 25 | M10-7H | 755 | 248 | |
5A80MB4 N=1,5 кВт |
|||||||||||||||||||
АИР80B4 N=1,5 кВт |
|||||||||||||||||||
5A80MB4-OM2 N=1,5 кВт |
