Многоступенчатый центробежный ЦНСМ 38-176
Насос многоступенчатый секционный центробежный
Договорная
Условные обозначения
Пример условного обозначения насосного агрегата:
ЦНСМ 38-176
ЦНСМ - центробежный насос секционный модифицированный;
38 - номинальная подача, м3/час;
176 - номинальный напор, м.
Описание многоступенчатого центробежного насоса ЦНСМ 38-176
Секционный насос ЦНСМ 38-176 – это многоступенчатый центробежный насос для чистой воды для систем водоснабжения.
Область применения центробежного насоса ЦНСМ 38-176
Насос ЦНСМГ 38-176 - это многоступенчатый секционный центробежный насос предназначеный для перекачивания чистой воды в системах водоснабжения.
Конструктивные особенности центробежного насоса ЦНСМ 38-176
Поток перекачиваемой жидкости в секционном насосе ЦНСМ 38-176 перемещается последовательно несколькими рабочими колесами, установленными на одном валу, в одном корпусе. Корпус состоит из отдельных секций, число которых равно числу рабочих колес минус единица, так как одно колесо расположено в передней крышке. Такая конструкция корпуса насоса ЦНСМ 38-176 позволяет уменьшить или увеличить напор, не изменяя подачи. Напор насоса будет равен сумме напоров, создаваемых каждым рабочим колесом отдельно.
Выпускаются в горизонтальном и вертикальном конструктивных исполнениях.
Условия эксплуатации насоса секционного ЦНСМ 38-176
Многоступенчатый насос ЦНСМ 38-176 предназначен для перекачивания воды, имеющей показатель водорода рН 7 - 8,5 с размером твердых частиц не более 0,1 мм, массовой долей механических примесей не более 0,1%, микротвердостью не более 1,47 ГПа (9800 кгс/см2).
Основные технические характеристики центробежного насоса ЦНСМ 38-176
Основные технические характеристики
Параметр | Величина |
---|---|
Модель: | ЦНСМ 38-176 |
Допускаемый кавитационный запас, м, не более **: | 3,6 |
Мощность, кВт: | 26,4 |
Частота вращения, об./мин: | 2950 |
КПД насоса, %, не менее: | 69 |
Масса, кг: | 300 |
Назначение насоса: | Для чистой воды |
Напор, м: | 176 |
Подача, м3/ч: | 38 |
Водородный показатель перемещаемой жидкости (рН): | 7-8,5 |
Различные механические примеси не более, %: | 0,1 |
** Минимальный показатель напора для насосов данной группы составляет 50 метров, максимальная высота подъема жидкости составляет 250 метров. Обозначенный в таблице показатель допускаемого кавитационного запаса дан для насосов ЦНС 60-50...250, перекачивающих воду.

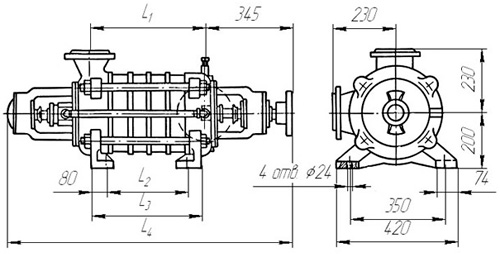

Габаритные и присоединительные размеры секционного центробежного насоса ЦНСМ 38-176
Габаритные и присоединительные размеры
Всасывающий и нагнетательный патрубки
Модель | Габаритные и присоединительные размеры, мм | |||
Насос ЦНСМ 38-176 | L1 | L2 | L3 | L4 |
621 | 511 | 621 | 1265 |
