Насос Д 200-36б

Насос консольный центробежный

Насос консольный центробежный  Д 200-36б; Предназначение: Для чистой воды; Подача: 180 м3/ч; Напор: 25 м; Мощность: 22 кВт.
Договорная

Условные обозначения

Пример условного обозначения насоса Д 200-36б:
Д - тип насоса (двухстороннего входа);
200 - подача, м3/ч;
36 - напор, м.

Описание насоса двустороннего входа Д 200-36б

Д 200-36б - насос центробежный типа Д и агрегат электронасосный на его основе применяется на насосных станциях промышленного, городского и сельского водоснабжения, в системах орошения, а также в иных отраслях промышленности.

Условия эксплуатации насоса двустороннего входа Д 200-36б

Насос Д предназначен для перекачивания воды и других жидкостей, имеющих схожие с водой свойства по химической активности и вязкости до 36x10-6 м2/с (З6сСт), с содержанием твердых включений по массе не более 0,05%, температурой от 1 до 85°С, микротвердостью не более 6,5 ГПа (650 кгс/мм2) и размером твердых частиц не более 0,2 мм.

Конструктивные особенности центробежного насоса Д 200-36б

Насос типа Д - одноступенчатый, с двусторонним полуспиральным подводом жидкости к рабочему колесу и спиральным отводом. Корпус насоса имеет разъем в горизонтальной плоскости. В нижней части корпуса расположены всасывающий и напорный патрубки, что дает возможность разбирать насос для замены деталей ротора без отсоединения от трубопровода и демонтажа двигателя. Для предотвращения протечек по валу использованы двойные сальниковые уплотнения.
На общей фундаментной раме электронасосного агрегата установлен непосредственно сам насос, соединенный упругой втулочно-пальцевой муфтой с приводным двигателем. Крышка насоса центробежного Д и корпус выполнены из чугуна, в горизонтальной плоскости через ось ротора имеется разъем. Для возможности присоединения вакуумного насоса или для выпуска воздуха при заполнении насоса самотеком в верхней части крышки корпуса предусмотрено отверстие М16х1,5.
Корпус и крышку корпуса от износа защищают уплотняющие кольца, что также уменьшает протечки жидкости из напорной полости во всасывающую. В горизонтальном насосе типа Д установлено рабочее колесо двустороннего входа, что обеспечивает надежную работу насоса.

Основные технические характеристики насоса двустороннего входа Д 200-36б

Основные технические характеристики

Параметр Величина
Модель: Д 200-36б
Допускаемый кавитационный запас, м: 6,00
Потребляемая мощность, кВт: 22
Частота вращения, об./мин: 1450
Макс. температура перекачиваемой жидкости, °С: 85
Предназначение насоса: Для чистой воды
Напор, м: 25
Подача, м3/ч: 180
Содержание твердых включений по массе до, %: 0,05
Размер твердых частиц не более, мм: 0,2

Гидравлические характеристики насоса двустороннего входа Д 200-36б

Характеристика насоса (агрегата):
Частота вращения 24,2 с-1 (1450 об/мин)
Жидкость - вода плотностью 1000 кг/м3
* - данные для насоса

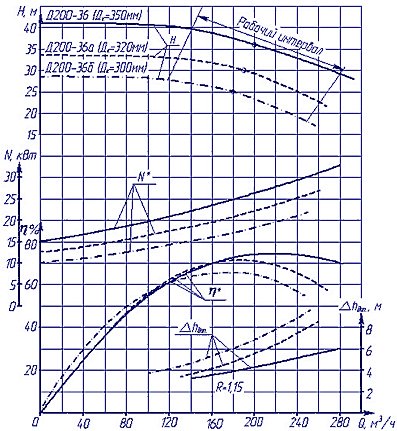

Гидравлические характеристики насоса Д 200-36б

Габаритные и присоединительные размеры насоса двустороннего входа Д 200-36б

Габаритный чертеж насоса

Габаритные размеры насоса Д 200-36б

*- Размеры для насосов 1Д200-90, 1Д250-125, 1Д315-50 и 1Д315-71
Г** - гарантийное пломбирование
К** - консервационное пломбирование

Модель Габаритные и присоединительные размеры насоса, мм
Д 200-36б L L1 l l1 l2 l3 l4 l5 B B1 H H1 H2 H3 h A1 A2
830 458 560 300 340 160 340 160 800 373 620 350 224 162 35 430 260

Модель Габаритные и присоединительные размеры насоса (продолжение таблицы), мм
Д 200-36б A3 D D1 D2 D3 D4 D5 D6 D7 d d1 d2 d3 n n1 b Ру, МПа вх./вых. Масса, кг
260 260 225 202 150 235 200 178 125 18 18 23 32 8 8 10 6/10 240


Габаритный чертеж агрегата
Габаритные размеры агрегата Д 200-36б

с* = 185 мм

Модель Габаритные и присоединительные размеры агрегата, мм
Д 200-36б L L1 l l1 l2 l3 B B1 A H h n Двигатель Масса, кг Масса агрегата, кг
1465 1135 185 - - 800 800 500 440 830 560 4 АИР180S4У3.T2 170 534
1480 1135 185 - - 800 800 500 440 830 560 4 А180S4У3.Т2 157 525
