Насос 2Д 2000-21
Насос консольный центробежный
Условные обозначения
Пример условного обозначения насоса 2Д 2000-21:
Д - тип насоса (двухстороннего входа);
2 - номер модификации;
2000 - подача, м3/ч;
21 - напор, м.
Описание насоса двустороннего входа 2Д 2000-21
2Д 2000-21 - насос центробежный типа 1Д и агрегат электронасосный на его основе применяется на насосных станциях промышленного, городского и сельского водоснабжения, в системах орошения, а также в иных отраслях промышленности.
Условия эксплуатации насоса двустороннего входа 2Д 2000-21
Насос 1Д предназначен для перекачивания воды и других жидкостей, имеющих схожие с водой свойства по химической активности и вязкости до 36x10-6 м2/с (З6сСт), с содержанием твердых включений по массе не более 0,05%, температурой от 1 до 85°С, микротвердостью не более 6,5 ГПа (650 кгс/мм2) и размером твердых частиц не более 0,2 мм.
Конструктивные особенности центробежного насоса 2Д 2000-21
Насос типа 1Д - одноступенчатый, с двусторонним полуспиральным подводом жидкости к рабочему колесу и спиральным отводом. Корпус насоса имеет разъем в горизонтальной плоскости. В нижней части корпуса расположены всасывающий и напорный патрубки, что дает возможность разбирать насос для замены деталей ротора без отсоединения от трубопровода и демонтажа двигателя. Для предотвращения протечек по валу использованы двойные сальниковые уплотнения.
На общей фундаментной раме электронасосного агрегата установлен непосредственно сам насос, соединенный упругой втулочно-пальцевой муфтой с приводным двигателем. Крышка насоса центробежного 1Д и корпус выполнены из чугуна, в горизонтальной плоскости через ось ротора имеется разъем.
Для возможности присоединения вакуумного насоса или для выпуска воздуха при заполнении насоса самотеком в верхней части крышки корпуса предусмотрено отверстие М16х1,5.
Корпус и крышку корпуса от износа защищают уплотняющие кольца, что также уменьшает протечки жидкости из напорной полости во всасывающую. В горизонтальном насосе типа 1Д установлено рабочее колесо двустороннего входа, что обеспечивает надежную работу насоса.
Основные технические характеристики насоса двустороннего входа 2Д 2000-21
Основные технические характеристики
Параметр | Величина |
---|---|
Модель: | 2Д 2000-21 |
Допускаемый кавитационный запас, м: | 2,50 |
Потребляемая мощность, кВт: | 133 |
Частота вращения, об./мин: | 980 |
Макс. температура перекачиваемой жидкости, °С: | 85 |
Предназначение насоса: | Для чистой воды |
Напор, м: | 21 |
Подача, м3/ч: | 2000 |
Содержание твердых включений по массе до, %: | 0,05 |
Размер твердых частиц не более, мм: | 0,2 |

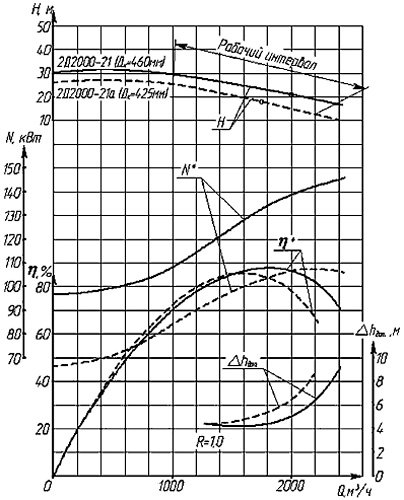

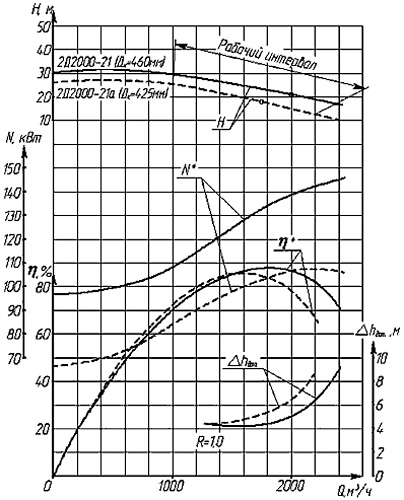

Гидравлические характеристики насоса двустороннего входа 2Д 2000-21
Характеристика насоса (агрегата):
Частота вращения 16,3 с-1 (980 об/мин)
Жидкость - вода плотностью 1000 кг/м3
* - данные для насоса
Габаритные и присоединительные размеры насоса двустороннего входа 2Д 2000-21
Габаритный чертеж насоса
*- Размеры для насосов 1Д200-90, 1Д250-125, 1Д315-50 и 1Д315-71
Г** - гарантийное пломбирование
К** - консервационное пломбирование
Модель | Габаритные и присоединительные размеры насоса, мм | ||||||||||||||||
2Д 2000-21 | L | L1 | l | l1 | l2 | l3 | l4 | l5 | B | B1 | H | H1 | H2 | H3 | h | A1 | A2 |
1575 | 875 | 850 | 450 | 940 | 600 | 630 | 290 | 1200 | 500 | 1135 | 710 | 400 | 400 | 85 | 670 | 810 |
Модель | Габаритные и присоединительные размеры насоса (продолжение таблицы), мм | |||||||||||||||||
2Д 2000-21 | A3 | D | D1 | D2 | D3 | D4 | D5 | D6 | D7 | d | d1 | d2 | d3 | n | n1 | b | Ру, МПа вх./вых. | Масса, кг |
510 | 640 | 600 | 570 | 500 | 565 | 515 | 482 | 400 | 22 | 26 | 35 | 80 | 16 | 16 | 22 | 6/01 | 1565 |
Габаритный чертеж агрегата
с* = 485 мм
Модель | Габаритные и присоединительные размеры агрегата, мм |
||||||||||||||
2Д 2000-21 | L | L1 | l | l1 | l2 | l3 | B | B1 | A | H | h | n | Двигатель | Масса, кг | Масса агрегата, кг |
2790 | 2345 | 485 | - | 800 | 1450 | 1200 | 765 | 670 | 1435 | 980 | 6 | 5АМН315-М6 У3 | 1005 | 2975 | |
2640 | 2345 | 485 | - | 800 | 1450 | 1200 | 765 | 670 | 1485 | 980 | 6 | 5АН315-В6 У3. Т | 980 | 2945 | |
2710 | 2300 | 485 | - | 800 | 1450 | 1200 | 765 | 670 | 1405 | 980 | 6 | 5АМ280-М8 У3. Т | 790 | 2710 | |
2710 | 2300 | 485 | - | 800 | 1450 | 1200 | 765 | 670 | 1405 | 980 | 6 | 5АМН280-S8 У3 | 705 | 2625 | |
2605 | 2300 | 485 | - | 800 | 1450 | 1200 | 765 | 670 | 1450 | 980 | 6 | 5АН280-А8 У3. Т | 743 | 2655 |
