Насос 1Д 630-125б

Насос консольный центробежный

Насос консольный центробежный  1Д 630-125б; Предназначение: Для чистой воды; Подача: 500 м3/ч; Напор: 82 м; Мощность: 222 кВт.
Договорная

Условные обозначения

Пример условного обозначения насоса 1Д 630-125б:
Д - тип насоса (двухстороннего входа);
1 - номер модификации;
630 - подача, м3/ч;
125 - напор, м.

Описание насоса двустороннего входа 1Д 630-125б

1Д 630-125б - насос центробежный типа 1Д и агрегат электронасосный на его основе применяется на насосных станциях промышленного, городского и сельского водоснабжения, в системах орошения, а также в иных отраслях промышленности.

Условия эксплуатации насоса двустороннего входа 1Д 630-125б

Насос 1Д предназначен для перекачивания воды и других жидкостей, имеющих схожие с водой свойства по химической активности и вязкости до 36x10-6 м2/с (З6сСт), с содержанием твердых включений по массе не более 0,05%, температурой от 1 до 85°С, микротвердостью не более 6,5 ГПа (650 кгс/мм2) и размером твердых частиц не более 0,2 мм.

Конструктивные особенности центробежного насоса 1Д 630-125б

Насос типа 1Д - одноступенчатый, с двусторонним полуспиральным подводом жидкости к рабочему колесу и спиральным отводом. Корпус насоса имеет разъем в горизонтальной плоскости. В нижней части корпуса расположены всасывающий и напорный патрубки, что дает возможность разбирать насос для замены деталей ротора без отсоединения от трубопровода и демонтажа двигателя. Для предотвращения протечек по валу использованы двойные сальниковые уплотнения.
На общей фундаментной раме электронасосного агрегата установлен непосредственно сам насос, соединенный упругой втулочно-пальцевой муфтой с приводным двигателем. Крышка насоса центробежного 1Д и корпус выполнены из чугуна, в горизонтальной плоскости через ось ротора имеется разъем. Для возможности присоединения вакуумного насоса или для выпуска воздуха при заполнении насоса самотеком в верхней части крышки корпуса предусмотрено отверстие М16х1,5.
Корпус и крышку корпуса от износа защищают уплотняющие кольца, что также уменьшает протечки жидкости из напорной полости во всасывающую. В горизонтальном насосе типа 1Д установлено рабочее колесо двустороннего входа, что обеспечивает надежную работу насоса.

Основные технические характеристики насоса двустороннего входа 1Д 630-125б

Основные технические характеристики

Параметр Величина
Модель: 1Д 630-125б
Допускаемый кавитационный запас, м: 5,70
Потребляемая мощность, кВт: 222
Частота вращения, об./мин: 1450
Макс. температура перекачиваемой жидкости, °С: 85
Предназначение насоса: Для чистой воды
Напор, м: 82
Подача, м3/ч: 500
Содержание твердых включений по массе до, %: 0,05
Размер твердых частиц не более, мм: 0,2

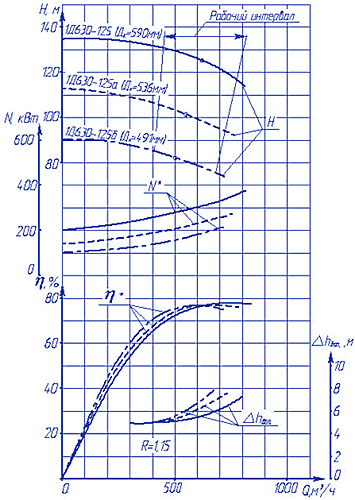

Гидравлические характеристики насоса двустороннего входа 1Д 630-125б

Характеристика насоса (агрегата):
Частота вращения 24,2 с-1 (1450 об/мин)
Жидкость - вода плотностью 1000 кг/м3
* - данные для насоса
Гидравлические характеристики насоса 1Д 630-125б

Габаритные и присоединительные размеры насоса двустороннего входа 1Д 630-125б

Габаритный чертеж насоса

Габаритные размеры насоса 1Д 630-125б

*- Размеры для насосов 1Д200-90, 1Д250-125, 1Д315-50 и 1Д315-71
Г** - гарантийное пломбирование
К** - консервационное пломбирование

Модель Габаритные и присоединительные размеры насоса, мм
1Д 630-125б L L1 l l1 l2 l3 l4 l5 B B1 H H1 H2 H3 h A1 A2
1145 645 590 350 590 390 360 160 900 400 900 470 370 200 64 530 530

Модель Габаритные и присоединительные размеры насоса (продолжение таблицы), мм
1Д 630-125б A3 D D1 D2 D3 D4 D5 D6 D7 d d1 d2 d3 n n1 b Ру, МПа вх./вых. Масса, кг
300 370 335 312 250 280 240 212 150 18 22 28 60 12 8 18 6/10 797


Габаритный чертеж агрегата
Габаритные размеры агрегата 1Д 630-125б

с* = 310 мм

Модель Габаритные и присоединительные размеры агрегата, мм
1Д 630-125б L L1 l l1 l2 l3 B B1 A H h n Двигатель Масса, кг Масса агрегата, кг
3130 2590 200 700 1400 2100 1540 1005 920 1795 770 8 ДАЗО4-85/37К-4 2820 4000
1595 1935 310 - 700 1345 900 625 530 1195 745 6 5АМН315-М4У3 1145 2235
2195 1935 310 - 700 1345 900 625 530 1245 745 6 5АН315-В4У3.Т 990 2080
2635 2090 310 - 700 1345 1090 625 530 1265 750 6 А4-355L-4У3.Т 1250 2335
2250 2055 310 - 700 1345 900 625 530 1280 745 6 ДАН-315-М4У3 970 2075
2575 2365 310 - 700 1345 1140 625 530 1195 750 6 ДАВ-250-4У3 1420 2570
