Насос 1Д 630-125
Насос консольный центробежный
Условные обозначения
Пример условного обозначения насоса 1Д 630-125:
Д - тип насоса (двухстороннего входа);
1 - номер модификации;
630 - подача, м3/ч;
125 - напор, м.
Описание насоса двустороннего входа 1Д 630-125
1Д 630-125 - насос центробежный типа 1Д и агрегат электронасосный на его основе применяется на насосных станциях промышленного, городского и сельского водоснабжения, в системах орошения, а также в иных отраслях промышленности.
Условия эксплуатации насоса двустороннего входа 1Д 630-125
Насос 1Д предназначен для перекачивания воды и других жидкостей, имеющих схожие с водой свойства по химической активности и вязкости до 36x10-6 м2/с (З6сСт), с содержанием твердых включений по массе не более 0,05%, температурой от 1 до 85°С, микротвердостью не более 6,5 ГПа (650 кгс/мм2) и размером твердых частиц не более 0,2 мм.
Конструктивные особенности центробежного насоса 1Д 630-125
Насос типа 1Д - одноступенчатый, с двусторонним полуспиральным подводом жидкости к рабочему колесу и спиральным отводом. Корпус насоса имеет разъем в горизонтальной плоскости. В нижней части корпуса расположены всасывающий и напорный патрубки, что дает возможность разбирать насос для замены деталей ротора без отсоединения от трубопровода и демонтажа двигателя. Для предотвращения протечек по валу использованы двойные сальниковые уплотнения.
На общей фундаментной раме электронасосного агрегата установлен непосредственно сам насос, соединенный упругой втулочно-пальцевой муфтой с приводным двигателем. Крышка насоса центробежного 1Д и корпус выполнены из чугуна, в горизонтальной плоскости через ось ротора имеется разъем.
Для возможности присоединения вакуумного насоса или для выпуска воздуха при заполнении насоса самотеком в верхней части крышки корпуса предусмотрено отверстие М16х1,5.
Корпус и крышку корпуса от износа защищают уплотняющие кольца, что также уменьшает протечки жидкости из напорной полости во всасывающую. В горизонтальном насосе типа 1Д установлено рабочее колесо двустороннего входа, что обеспечивает надежную работу насоса.
Основные технические характеристики насоса двустороннего входа 1Д 630-125
Основные технические характеристики
Параметр | Величина |
---|---|
Модель: | 1Д 630-125 |
Допускаемый кавитационный запас, м: | 5,50 |
Потребляемая мощность, кВт: | 365 |
Частота вращения, об./мин: | 1450 |
Макс. температура перекачиваемой жидкости, °С: | 85 |
Предназначение насоса: | Для чистой воды |
Напор, м: | 125 |
Подача, м3/ч: | 630 |
Содержание твердых включений по массе до, %: | 0,05 |
Размер твердых частиц не более, мм: | 0,2 |
Гидравлические характеристики насоса двустороннего входа 1Д 630-125

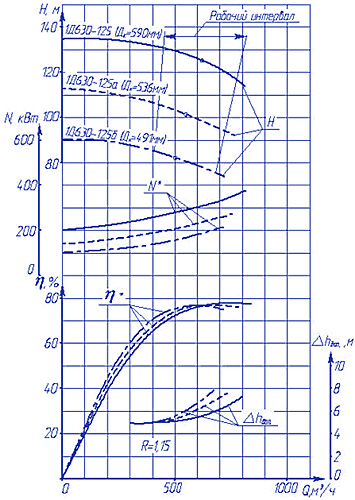

Характеристика насоса (агрегата):
Частота вращения 24,2 с-1 (1450 об/мин)
Жидкость - вода плотностью 1000 кг/м3
* - данные для насоса
Габаритные и присоединительные размеры насоса двустороннего входа 1Д 630-125
Габаритный чертеж насоса
*- Размеры для насосов 1Д200-90, 1Д250-125, 1Д315-50 и 1Д315-71
Г** - гарантийное пломбирование
К** - консервационное пломбирование
Модель | Габаритные и присоединительные размеры насоса, мм | ||||||||||||||||
1Д 630-125 | L | L1 | l | l1 | l2 | l3 | l4 | l5 | B | B1 | H | H1 | H2 | H3 | h | A1 | A2 |
1145 | 645 | 590 | 350 | 590 | 390 | 360 | 160 | 900 | 400 | 900 | 470 | 370 | 200 | 64 | 530 | 530 |
Модель | Габаритные и присоединительные размеры насоса (продолжение таблицы), мм | |||||||||||||||||
1Д 630-125 | A3 | D | D1 | D2 | D3 | D4 | D5 | D6 | D7 | d | d1 | d2 | d3 | n | n1 | b | Ру, МПа вх./вых. | Масса, кг |
300 | 370 | 335 | 312 | 250 | 280 | 240 | 212 | 150 | 18 | 22 | 28 | 60 | 12 | 8 | 18 | 6/10 | 797 |
Габаритный чертеж агрегата
с* = 310 мм
Модель | Габаритные и присоединительные размеры агрегата, мм |
||||||||||||||
1Д 630-125 | L | L1 | l | l1 | l2 | l3 | B | B1 | A | H | h | n | Двигатель | Масса, кг | Масса агрегата, кг |
2330 | 2065 | 310 | - | 700 | 1345 | 910 | 625 | 530 | 1725 | 750 | 6 | 5АН355-В4У3.Т | 1400 | 2500 | |
2805 | 2260 | 310 | - | 700 | 1345 | 1090 | 625 | 530 | 1265 | 750 | 6 | А4-355Y-4У3.Т | 1730 | 2845 | |
2705 | 2395 | 200 | 650 | 1300 | 1950 | 1320 | 885 | 800 | 1650 | 750 | 8 | А4-400ХК-4МУ3 | 1930 | 3095 | |
2905 | 2590 | 200 | 700 | 1400 | 2100 | 1540 | 1005 | 920 | 1755 | 770 | 8 | А4-85/37К-4У3 | 2600 | 3775 | |
2930 | 2415 | 200 | 650 | 1300 | 1950 | 1320 | 885 | 800 | 1620 | 750 | 8 | ДАЗО4–400Х-4М | 2330 | 3495 | |
3130 | 2590 | 200 | 700 | 1400 | 2100 | 1540 | 1005 | 920 | 1795 | 770 | 8 | ДАЗО4-85/37-4У | 2820 | 4000 |
