Насос 1Д 250-125а
Насос консольный центробежный
Условные обозначения
Пример условного обозначения насоса 1Д 250-125а:
Д - тип насоса (двухстороннего входа);
1 - номер модификации;
250 - подача, м3/ч;
125 - напор, м.
Описание насоса двустороннего входа 1Д 250-125а
1Д 250-125а - насос центробежный типа 1Д и агрегат электронасосный на его основе применяется на насосных станциях промышленного, городского и сельского водоснабжения, в системах орошения, а также в иных отраслях промышленности.
Условия эксплуатации насоса двустороннего входа 1Д 250-125а
Насос 1Д предназначен для перекачивания воды и других жидкостей, имеющих схожие с водой свойства по химической активности и вязкости до 36x10-6 м2/с (З6сСт), с содержанием твердых включений по массе не более 0,05%, температурой от 1 до 85°С, микротвердостью не более 6,5 ГПа (650 кгс/мм2) и размером твердых частиц не более 0,2 мм.
Конструктивные особенности центробежного насоса 1Д 250-125а
Насос типа 1Д - одноступенчатый, с двусторонним полуспиральным подводом жидкости к рабочему колесу и спиральным отводом. Корпус насоса имеет разъем в горизонтальной плоскости. В нижней части корпуса расположены всасывающий и напорный патрубки, что дает возможность разбирать насос для замены деталей ротора без отсоединения от трубопровода и демонтажа двигателя. Для предотвращения протечек по валу использованы двойные сальниковые уплотнения.
На общей фундаментной раме электронасосного агрегата установлен непосредственно сам насос, соединенный упругой втулочно-пальцевой муфтой с приводным двигателем. Крышка насоса центробежного 1Д и корпус выполнены из чугуна, в горизонтальной плоскости через ось ротора имеется разъем.
Для возможности присоединения вакуумного насоса или для выпуска воздуха при заполнении насоса самотеком в верхней части крышки корпуса предусмотрено отверстие М16х1,5.
Корпус и крышку корпуса от износа защищают уплотняющие кольца, что также уменьшает протечки жидкости из напорной полости во всасывающую. В горизонтальном насосе типа 1Д установлено рабочее колесо двустороннего входа, что обеспечивает надежную работу насоса.
Основные технические характеристики насоса двустороннего входа 1Д 250-125а
Основные технические характеристики
Параметр | Величина |
---|---|
Модель: | 1Д 250-125а |
Допускаемый кавитационный запас, м: | 6,40 |
Потребляемая мощность, кВт: | 110 |
Частота вращения, об./мин: | 2900 |
Макс. температура перекачиваемой жидкости, °С: | 85 |
Предназначение насоса: | Для чистой воды |
Напор, м: | 101 |
Подача, м3/ч: | 240 |
Содержание твердых включений по массе до, %: | 0,05 |
Размер твердых частиц не более, мм: | 0,2 |

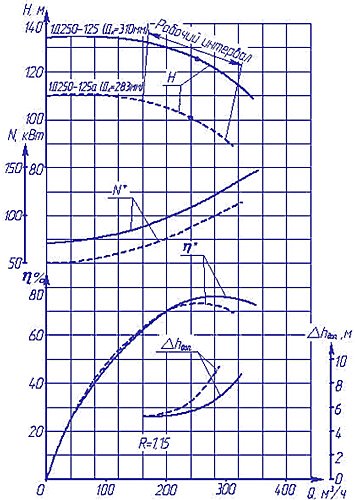

Гидравлические характеристики насоса двустороннего входа 1Д 250-125а
Характеристика насоса (агрегата):
Частота вращения 48,3 с-1 (2900 об/мин)
Жидкость - вода плотностью 1000 кг/м3
* - данные для насоса
Габаритные и присоединительные размеры насоса двустороннего входа 1Д 250-125а
Габаритный чертеж насоса
*- Размеры для насосов 1Д200-90, 1Д250-125, 1Д315-50 и 1Д315-71
Г** - гарантийное пломбирование
К** - консервационное пломбирование
Модель | Габаритные и присоединительные размеры насоса, мм | ||||||||||||||||
1Д 250-125а | L | L1 | l | l1 | l2 | l3 | l4 | l5 | B | B1 | H | H1 | H2 | H3 | h | A1 | A2 |
766 | 420 | 355 | 165 | 370 | 220 | 250 | 100 | 550 | 250 | 515 | 260 | 190 | 170 | 39 | 270 | 320 |
Модель | Габаритные и присоединительные размеры насоса (продолжение таблицы), мм | |||||||||||||||||
1Д 250-125а | A3 | D | D1 | D2 | D3 | D4 | D5 | D6 | D7 | d | d1 | d2 | d3 | n | n1 | b | Ру, МПа вх./вых. | Масса, кг |
200 | 260 | 225 | 202 | 150 | 215 | 180 | 158 | 100 | 18 | 18 | 24 | 36 | 8 | 8 | 10 | 6/10 | 165 |
Габаритный чертеж агрегата
с* = 190 мм
Модель | Габаритные и присоединительные размеры агрегата, мм |
||||||||||||||
1Д 250-125а | L | L1 | l | l1 | l2 | l3 | B | B1 | A | H | h | n | Двигатель | Масса, кг | Масса агрегата, кг |
1852 | 1490 | 190 | - | - | 990 | 620 | 520 | 450 | 880 | 500 | 4 | 5АМ280М2У3.T2 | 770 | 1080 | |
1822 | 1490 | 190 | - | - | 990 | 550 | 520 | 450 | 845 | 500 | 4 | А280M2У3.Т2 | 620 | 943 |
