Насос 1Д 1250-125

Насос консольный центробежный

Насос консольный центробежный  1Д 1250-125; Предназначение: Для чистой воды; Подача: 1250 м3/ч; Напор: 125 м; Мощность: 625 кВт.
Договорная

Условные обозначения

Пример условного обозначения насоса 1Д 1250-125:
Д - тип насоса (двухстороннего входа);
1 - номер модификации;
1250 - подача, м3/ч;
125 - напор, м.

Описание насоса двустороннего входа 1Д 1250-125

1Д 1250-125 - насос центробежный типа 1Д и агрегат электронасосный на его основе применяется на насосных станциях промышленного, городского и сельского водоснабжения, в системах орошения, а также в иных отраслях промышленности.

Условия эксплуатации насоса двустороннего входа 1Д 1250-125

Насос 1Д предназначен для перекачивания воды и других жидкостей, имеющих схожие с водой свойства по химической активности и вязкости до 36x10-6 м2/с (З6сСт), с содержанием твердых включений по массе не более 0,05%, температурой от 1 до 85°С, микротвердостью не более 6,5 ГПа (650 кгс/мм2) и размером твердых частиц не более 0,2 мм.

Конструктивные особенности центробежного насоса 1Д 1250-125

Насос типа 1Д - одноступенчатый, с двусторонним полуспиральным подводом жидкости к рабочему колесу и спиральным отводом. Корпус насоса имеет разъем в горизонтальной плоскости. В нижней части корпуса расположены всасывающий и напорный патрубки, что дает возможность разбирать насос для замены деталей ротора без отсоединения от трубопровода и демонтажа двигателя. Для предотвращения протечек по валу использованы двойные сальниковые уплотнения.
На общей фундаментной раме электронасосного агрегата установлен непосредственно сам насос, соединенный упругой втулочно-пальцевой муфтой с приводным двигателем. Крышка насоса центробежного 1Д и корпус выполнены из чугуна, в горизонтальной плоскости через ось ротора имеется разъем. Для возможности присоединения вакуумного насоса или для выпуска воздуха при заполнении насоса самотеком в верхней части крышки корпуса предусмотрено отверстие М16х1,5.
Корпус и крышку корпуса от износа защищают уплотняющие кольца, что также уменьшает протечки жидкости из напорной полости во всасывающую. В горизонтальном насосе типа 1Д установлено рабочее колесо двустороннего входа, что обеспечивает надежную работу насоса.

Основные технические характеристики насоса двустороннего входа 1Д 1250-125

Основные технические характеристики

Параметр Величина
Модель: 1Д 1250-125
Допускаемый кавитационный запас, м: 5,50
Потребляемая мощность, кВт: 625
Частота вращения, об./мин: 1450
Макс. температура перекачиваемой жидкости, °С: 85
Предназначение насоса: Для чистой воды
Напор, м: 125
Подача, м3/ч: 1250
Содержание твердых включений по массе до, %: 0,05
Размер твердых частиц не более, мм: 0,2

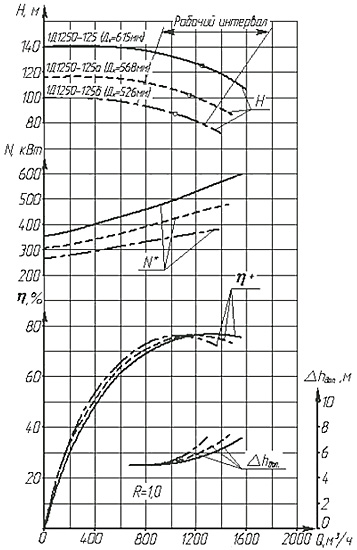

Гидравлические характеристики насоса двустороннего входа 1Д 1250-125

Характеристика насоса (агрегата):
Частота вращения 24,2 с-1 (1450 об/мин)
Жидкость - вода плотностью 1000 кг/м3
* - данные для насоса
Гидравлические характеристики насоса 1Д 1250-125

Габаритные и присоединительные размеры насоса двустороннего входа 1Д 1250-125

Габаритный чертеж насоса

Габаритные размеры насоса 1Д 1250-125

*- Размеры для насосов 1Д200-90, 1Д250-125, 1Д315-50 и 1Д315-71
Г** - гарантийное пломбирование
К** - консервационное пломбирование

Модель Габаритные и присоединительные размеры насоса, мм
1Д 1250-125 L L1 l l1 l2 l3 l4 l5 B B1 H H1 H2 H3 h A1 A2
1421 782 710 400 710 450 440 180 1050 450 1005 530 400 300 85 630 630

Модель Габаритные и присоединительные размеры насоса (продолжение таблицы), мм
1Д 1250-125 A3 D D1 D2 D3 D4 D5 D6 D7 d d1 d2 d3 n n1 b Ру, МПа вх./вых. Масса, кг
360 485 445 415 350 335 295 268 200 22 22 35 80 12 12 22 6/10 1515


Габаритный чертеж агрегата
Габаритные размеры агрегата 1Д 1250-125

с* = 370 мм

Модель Габаритные и присоединительные размеры агрегата, мм
1Д 1250-125 L L1 l l1 l2 l3 B B1 A H h n Двигатель Масса, кг Масса агрегата, кг
3255 2655 250 700 1400 2100 1420 1005 920 1835 810 8 ДАЗО4-450Х-4МУ 2900 4830
3180 2810 250 720 1440 2160 1540 1005 920 1795 810 8 А4-85/43-4У3 2800 4700
3526 2930 250 800 1600 2400 1540 1005 920 1835 810 8 ДАЗО4-85/49-4У 3325 5335




↑ Насос двустороннего входа 1Д 1250-125
