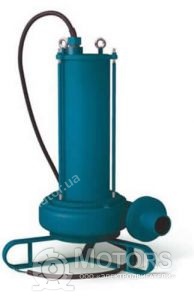

Погружной насос ЦМК 7-4
Насос для сточных вод
Условные обозначения
Пример условного обозначения насосного агрегата: ЦМК 7-4
ЦМК - тип насoса – центробежный моноблочный канализационный;
7 - число в числителе дроби - подача, л/с;
4 - число в знаменателе дроби - напор, м.
Описание погружного насоса ЦМК 7-4
Погружной насос ЦМК 7-4 – одноступенчатый моноблочный, центробежный насос с торцевым уплотнением вала.
Область применения насоса ЦМК 7-4
Погружной насос для воды ЦМК 7-4 предназначается для транспортировки и откачивания сточных и фекальных жидкостей из траншей и котлованов в сельском хозяйстве и животноводстве. Устанавливается вертикально на дно траншей и котлованов. Работает как при частичном, так и при полном погружении.
Насос ЦМК 7-4 используется в качестве мобильного средства для аварийной откачки сточных вод из подвалов, канализационных колодцев, сборников и т.п., а также для эксплуатации в специально оборудованных канализационных колодцах, включенных в малые системы канализации. Насос для фекалий не предназначен для перекачивания жидкостей в пожаро и взрывоопасных условиях. Категория размещения и климатическое исполнение насоса - У по ГОСТ 15150-69.
Конструктивные особенности насоса ЦМК 7-4
Насос для перекачки сточных вод ЦМК - центробежный моноблочный фекальный погружной вертикальный насос. Материалы проточной части - чугун и сталь 20х12Л-Ш. Уплотнение вала - торцовое в масляном картере. Для правильной эксплуатации насоса ЦМК 7-4 необходимо использовать пускозащитную аппаратуру, предназначенную для запуска, защиты и остановки электродвигателя от перегрузок и коротких замыканий.
Условия эксплуатации насоса ЦМК 7-4
Насос ЦМК 7-4 предназначен для перекачивания фекальных (бытовых) и производственных сточных вод температурой до 45°С, pH 6-8.
Основные технические характеристики насоса ЦМК 7-4
Основные технические характеристики
Параметр | Величина |
---|---|
Модель: | ЦМК 7-4 |
Dy нагнет., мм: | 50 |
Мощность, кВт: | 0,4 |
Максимальная температура перекачиваемой жидкости, °С: | 45 |
Масса, кг: | 45 |
Назначение насоса: | Для сточных вод |
Номинальный напор, м: | 4 |
Номинальный расход, м3/ч: | 7 |

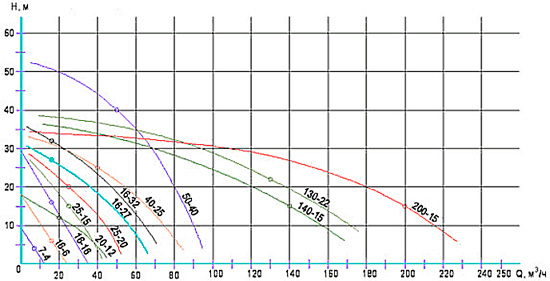

Гидравлические характеристики насоса ЦМК 7-4
Гидравлические характеристики
Характеристики подачи и напора насоса ЦМК
