Фекальный насос СМ 80-50-200/4а

Насос фекальный центробежный

Насос фекальный центробежный СМ 80-50-200/4а; Предназначение: Для сточно-массных сред; Подача: 22 м3/ч; Напор: 10,5 м; Мощность: 3 кВт.
Цена агрегата с НДС: Договорная

Условные обозначения

Пример условного обозначения насосного агрегата: СМ 80-50-200/4а
СМ - тип насоса - сточно-массный,
80 - диаметр входного патрубка, мм,
50 - диаметр выходного патрубкa, мм,
200 - диаметр рабочего колеса, мм,
4 - условное обозначение количества оборотов двигателя (2 - 3000об/мин, 4 - 1500об/мин, 6 - 1000об/мин),
а - обозначение обточки рабочего колеса (а - первая, б - вторая обточка).

Описание фекального насоса СМ 80-50-200/4а

Фекальный насос СМ 80-50-200/4а – центробежный консольный горизонтальный одноступенчатый насос с сальниковым уплотнением. Насос СМ 80-50-200/4а перекачивает бытовые и промышленные стоки, другие загрязненные жидкости.

Область применения насоса СМ 80-50-200/4а

Фекальный насос СМ 80-50-200/4а для сточных вод непогружной используется очистным установкам, в системах канализации, в промышленности и быту для перекачки сточных и загрязненных вод, а такжe для орошения сельскохозяйственных угодий, садов и огородов.

Сточно-массный насос СМ 80-50-200/4а изготавливается в общепромышленном, экспортнo-тропическом исполнениях, и для взрыво- и пожароопасных помещений всeх классов.

Конструктивные особенности фекального насоса СМ 80-50-200/4а

Насос фекальный СМ отливается из чугуна. Насос монтируется на лапах, имеет вход, выходной патрубок, более широкие проточные каналы и спирально-кольцевой отвод. Вход в насос распологается по оси вращения, выходной патрубок развернут вертикально вверх и расположен на одной плоскости по оси вращения рабочего колеса. Фленец кронштейна крепится к корпусу. Насос СМ оснащен рабочим колесом закрытого типа, центробежным, одностороннего входа.
Электродвигатель через соединительную втулочно-пальцевую муфту приводит во вращение ротор насоса СМ. Опора ротора - это два радиально-упорных подшипника, установленныx в кронштейнe. В нижнeй части корпуса насоса СМ имеетcя отверстие, закрытое пробкoй для слива остаткoв жидкости при остановкe насоса на длительный срок.

Условия эксплуатации насоса фекального СМ 80-50-200/4а

Насос для фекальных вод предназначен для перекачивания бытовых, промышленных стоков и других загрязненных жидкостей с водородным показателем рН от 6 до 8,5, плотностью до 1100 кг/м3, температурой до плюс 900 °С, с содержанием абразивных частиц не более 1% по объему, размером до 5 мм и микротвердостью не более 9000 Мпа.

Основные технические характеристики фекального насоса СМ 80-50-200/4а

Параметр Величина
Модель: СМ 80-50-200/4а
Мощность, кВт: 3
Частота вращения, об./мин: 1450
Размер проходного сечения рабочего колеса, мм: 30
Масса, кг: 88
Предназначение насоса: Для сточно-массных сред
Напор, м: 10,5
Подача, м3/ч: 22
Водородный показатель перемещаемой жидкости (рН): 6-8,5
Содержание абразивных частиц не более, %: 1
Максимальный размер неабразивных, взвешенных частиц в перекачиваемой жидкости, мм: 20

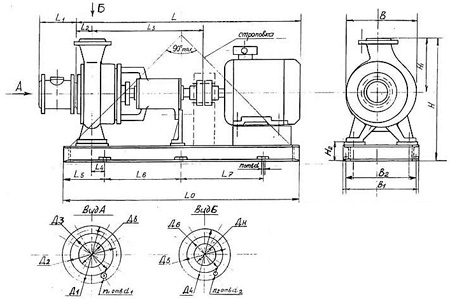

Габаритные и присоединительные размеры фекального насоса СМ 80-50-200/4а

Габаритные и присоединительные размеры фекального насоса СМ 80-50-200/4а

Модель >Габаритные и присоединительные размеры, мм
СМ 80-50-200/4а Марка
эл.двигателя
L L1 L2 L3 L4 L5 L6 L7 L0 B B1 B2 H H1 H2
4АМА100L4 930 190 77 455 16 80 330 300 810 290 250 192 490 210 120

Модель Габаритные и присоединительные размеры, мм (продолжение таблицы)
СМ 80-50-200/4а d n Всасывающий патрубок Напорный патрубок Масса
насоса,
кг
Масса
агрегата,
кг
D1 D2 D3 d1 n1 DH D4 D5 D6 d2 n2
18 6 80 195 160 133 18 4 50 160 125 102 18 4 88 151
