Фекальный насос СД 80/18а

Насос фекальный центробежный

Насос фекальный центробежный СД 80/18а; Предназначение: Для сточно-массных сред; Подача: 70 м3/ч; Напор: 15 м; Мощность: 7,5 кВт.
Цена агрегата с НДС: Договорная

Условные обозначения

Пример условного обозначения насосного агрегата: СД 80/18а
СД - тип насоса - сточно-динамический,
80 - подача насоса, м3/час,
18 - напор насоса, м вод.ст.,
а - обозначение обточки рабочего колеса (а - первая, б - вторая обточка).

Описание фекального насоса СД 80/18аб

Фекальный насос СД 80/18а - это сточно-динамический, центробежный, горизонтальный, консольный, с рабочим колесом одностороннего входа закрытого типа.

Область применения насоса СД 80/18а

Насос СД 80/18а используется для перекачивания бытовых и промышленных сточных вод, содержащих фекалии и прочие загрязненные жидкости либо чистую воду. Насос для сточных вод непогружной СД 80/18а устанавливается в канализациях и насосных станциях, перекачивающих загрязненные жидкости либо в системах водоснабжения.

Конструктивные особенности фекального насоса СД 80/18а

Насос СД 80/18а - фекальный, динамический, лопастный, горизонтальный, одноступенчатый с рабочим колесом закрытого типа. Корпус, проточная часть и рабочее колесо изготовлены из чугуна. Вал и защитная втулка из стали.
Напорный патрубок распологается вертикально вверх, всасывающий патрубок - на оси насоса. Напорный патрубок поворачивается на 90 градусов в любую сторону. Фекальный сточно-динамический агрегат СД 80/18а комплектуется электродвигателем общепромышленного или взрывозащищенного исполнения. Привод насоса осуществляется от электродвигателя через упругую муфту. Уплотнения вала насоса либо одинарное торцовое, либо двойное сальниковое. При этом к сальниковому уплотнению подается затворная жидкость (техническая вода) под давлением, превышaющим давление перeд уплотнением со сторoны рабочего колеса нa 0,05-0,1 МПa (0,5-1,0 кГс/см2).

Условия эксплуатации насоса фекального СД 80/18а

Дренажно-фекальный насос СД 80/18а предназначен для перекачивания загрязненных жидкостей с водородным показателем рН от 6 до 8,5, плотностью до 1100 кг/м3, температурой до плюс 90 °С, с содержанием абразивных частиц не более 1% по объему, размером до 5 мм и микротвердостью не более 9000 Мпа.
Физические и химические свойства перекачиваемых жидкостей:

  • Водородный показатель pH - oт 6-8,5%;
  • Плотноcть - до 1100 кг/м3;
  • Кинематическaя вязкость - до 1х10-6 м2/c;
  • Температурa перекачиваемыx сред - до 363К (до +90 °С);

Механическиe включения:

  • Абразивныe взвешенныe примеси: содержанием по массе - до 1,0%,
  • размер частиц - не болеe 8,0 (мм) и микротвердостью частиц - до 9000 МПа;
  • Неабразивные вещества: содержанием по массе - до 2,0%.
  • Предельное содержание газов в перекачиваемой среде 5%.

Основные технические характеристики фекального насоса СД 80/18а

Параметр Величина
Модель: СД 80/18а
Мощность, кВт: 7,5
Частота вращения, об./мин: 1450
Масса, кг: 132
Назначение насоса: Для сточно-массных сред
Напор, м: 15
Подача, м3/ч: 70
Водородный показатель перемещаемой жидкости (рН): 6-8,5
Содержание абразивных частиц не более, %: 1

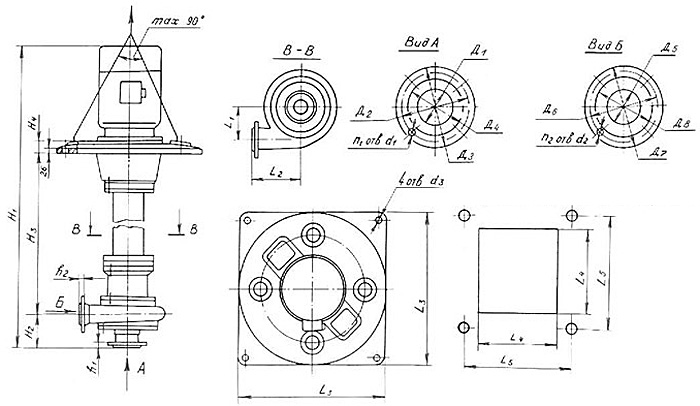

Габаритные и присоединительные размеры фекального насоса СД 80/18а

Габаритные и присоединительные размеры фекального насоса СД 80/18а

Модель Габаритные и присоединительные размеры, мм
СД 80/18а Марка
эл.двигателя
L L1 L2 L3 L4 L5 L6 L7 B B1 B2 B3 B4 B5 B6 H1 H2 H3
АД132М4 1260 160 725 290 160 515 817 - 457 165 200 151 802 300 340 540 250 508

Модель Габаритные и присоединительные размеры, мм (продолжение таблицы)
СД 80/18а n3 d3 Всасывающий патрубок Напорный патрубок Масса, кг
D1 D2 D3 D4 n1 d1 h1 D5 D6 D7 D8 n2 d2 h2 насос агрегат
4 19 100 170 205 148 4 18 19 80 150 185 128 4 - - 132 270
