Технические характеристики насоса 1Д1600-90б

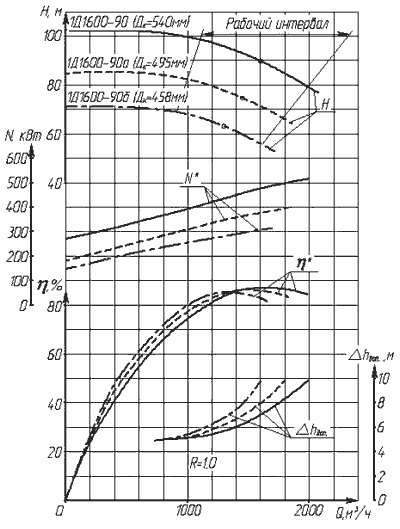

Графическая характеристика насоса 1Д1600-90б
Характеристика насоса (агрегата) 1Д1600-90б
Частота вращения 24,2 с -1 (1450 об/мин)
Жидкость - вода плотностью 1000 кг/м3
* - данные для насоса
Габаритный чертеж насоса 1Д1600-90б
L | L1 | l | l1 | l2 | l3 | l4 | l5 | B | B1 | H | H1 | H2 | H3 | h | A1 | A2 |
1421 | 782 | 710 | 400 | 710 | 450 | 440 | 180 | 1200 | 600 | 1030 | 530 | 380 | 300 | 85 | 630 | 630 |
A3 | D | D1 | D2 | D3 | D4 | D5 | D6 | D7 | d | d1 | d2 | d3 | n | n1 | b | Ру, МПа вх/вых | Масса,кг |
360 | 485 | 445 | 415 | 350 | 460 | 410 | 370 | 300 | 22 | 26 | 35 | 80 | 12 | 12 | 22 | 6/16 | 1165 |
Габаритный чертеж агрегата 1Д1600-90б
L | L1 | l | l1 | l2 | l3 | B | B1 | A | H | h | n | Двигатель | Мощность. кВт | Масса. кг | Масса агрегата. кг |
2605 | 2240 | 370 | - | 700 | 1500 | 1200 | 715 | 630 | 1345 | 800 | 6 | 5АН355-А4 У3. Т | 315 | 1290 | 2790 |
3205 | 2615 | 250 | 700 | 1400 | 2100 | 1320 | 985 | 900 | 1670 | 800 | 8 | ДАЗО4-400ХК-4М | 315 | 2190 | 3785 |
Технические характеристики насосов типа Д, 1Д, 2Д.
Марка насоса |
Подача, м3/час |
Напор, м |
Частота вращения, об/мин |
Потребляемая мощность, кВт |
Допускаемый кавитационный запас, м |
Д160-112a |
160 |
112.00 |
2900 |
89.00 |
4.80 |
Д160-112a |
150 |
100.00 |
2900 |
72.00 |
4.80 |
Д160-112aб |
135 |
80.00 |
2900 |
52.00 |
4.80 |
Д160-112a |
80 |
28.00 |
1450 |
12.00 |
4.50 |
Д160-112a |
70 |
25.00 |
1450 |
10.00 |
4.50 |
Д200-36 |
200 |
36.00 |
1450 |
37.00 |
4.30 |
Д200-36а |
190 |
29.00 |
1450 |
30.00 |
5.30 |
Д200-36б |
180 |
25.00 |
1450 |
22.00 |
6.00 |
1Д315-50 |
320 |
50.00 |
1450 |
72.00 |
4.50 |
1Д315-50 |
300 |
39.00 |
1450 |
47.00 |
4.60 |
1Д315-50б |
300 |
30.00 |
1450 |
36.00 |
4.80 |
1Д315-50 |
200 |
90.00 |
2900 |
82.00 |
5.50 |
1Д315-50а |
180 |
74.00 |
2900 |
72.00 |
5.80 |
1Д315-50б |
160 |
62.00 |
2900 |
42.00 |
5.90 |
1Д315-50 |
100 |
22.00 |
1450 |
12.50 |
5.30 |
1Д315-50 |
250 |
125.00 |
2900 |
152.00 |
6.00 |
1Д315-50а |
240 |
101.00 |
2900 |
110.00 |
6.40 |
1Д315-50 |
125 |
30.00 |
1450 |
27.00 |
5.50 |
1Д315-50 |
315 |
50.00 |
2900 |
68.00 |
6.50 |
1Д315-50а |
300 |
42.00 |
2900 |
50.00 |
6.70 |
1Д315-50б |
220 |
36.00 |
2900 |
39.00 |
6.80 |
1Д315-71 |
315 |
71.00 |
2900 |
98.00 |
6.50 |
1Д315-71а |
300 |
60.00 |
2900 |
80.00 |
7.00 |
1Д500-63 |
500 |
63.00 |
1450 |
142.00 |
4.50 |
1Д500-63а |
450 |
53.00 |
1450 |
97.00 |
4.80 |
1Д500-63б |
400 |
44.00 |
1450 |
78.00 |
5.00 |
1Д630-90 |
630 |
90.00 |
1450 |
230.00 |
5.50 |
1Д630-90а |
550 |
74.00 |
1450 |
185.00 |
5.80 |
1Д630-90б |
500 |
60.00 |
1450 |
144.00 |
5.90 |
1Д630-90 |
500 |
38.00 |
980 |
81.00 |
5.00 |
1Д630-90а |
470 |
60.00 |
980 |
50.00 |
5.20 |
1Д630-90б |
420 |
25.00 |
980 |
50.00 |
5.20 |
1Д630-125 |
630 |
125.00 |
1450 |
365.00 |
5.50 |
1Д630-125а |
550 |
101.00 |
1450 |
282.00 |
5.60 |
1Д630-125б |
500 |
82.00 |
1450 |
222.00 |
5.70 |
1Д800-56 |
800 |
56.00 |
1450 |
166.00 |
5.00 |
1Д800-56а |
740 |
48.00 |
1450 |
130.00 |
5.10 |
1Д800-56б |
700 |
40.00 |
1450 |
106.00 |
5.20 |
1Д1250-63 |
1250 |
63.00 |
1450 |
290.00 |
6.00 |
1Д1250-63а |
1100 |
52.50 |
1450 |
220.00 |
6.10 |
1Д1250-63б |
1050 |
44.00 |
1450 |
175.00 |
6.20 |
1Д1250-63 |
800 |
28.00 |
980 |
90.00 |
5.50 |
1Д1250-63а |
740 |
24.00 |
980 |
70.00 |
5.60 |
1Д1250-63б |
710 |
20.00 |
980 |
53.00 |
5.70 |
1Д1250-125 |
1250 |
125.00 |
1450 |
625.00 |
5.50 |
1Д1250-125а |
1150 |
102.00 |
1450 |
450.00 |
5.60 |
1Д1250-125б |
1030 |
87.00 |
1450 |
360.00 |
5.70 |
1Д1600-90 |
1600 |
90.00 |
1450 |
520.00 |
7.00 |
1Д1600-90а |
1450 |
75.00 |
1450 |
380.00 |
7.10 |
1Д1600-90б |
1300 |
63.00 |
1450 |
290.00 |
7.20 |
2Д630-90 |
630 |
90.00 |
2950 |
250.00 |
5.50 |
2Д630-90а |
550 |
74.00 |
2950 |
180.00 |
5.50 |
2Д2000-21 |
2000 |
21.00 |
980 |
133.00 |
2.50 |
2Д2000-21а |
1850 |
19.00 |
980 |
132.00 |
2.50 |
