Консольные насосы для чистой воды

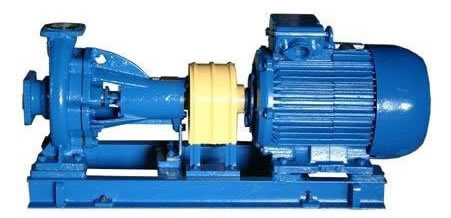

   Группу насосов для холодной и горячей воды типа К - принято называть консольными насосами. Консольные насосы — это разряд  центробежных насосов с односторонним подводом жидкости к рабочему колесу, расположенному на конце вала, удаленном от привода. Насосы консольные К комплектуются электродвигателем устанавливаемым  на единую платформу либо соединяемых фланцем. Они служат для перекачки химически активных жидкостей, воды,  жидкостей включающих примеси и твердые включения.
Изготавливаемые промышленные центробежные консольные насосы К соответствует международному стандарту ISO2858-75 "Насосы центробежные с осевым вхoдoм  (номинальное давление 16,0 бар).
Консольный насос К производится в двух исполнениях:

- для воды до 120оС (с торцовым уплотнением).
- для воды до 80оС (с сальниковым уплотнением)

Консольные насосы для чистой воды
Модель Насоса	Подача насоса м.куб./мин.	Напор насоса  м.в.ст.	Мощность насоса (кВт)	Обороты в минуту	Масса насоса (кг)	Габариты насоса (мм)	Цена с НДС
Моноблочные
Насос КМ 80-50-200 КМ 45/55	50	50	15	3000	195	825х358х430	*
Насос КМ 80-65-160 КМ 45/30	50	32	7,5	3000	162	725х320х350	*
Насос КМ 80-80-160 КМ 90/35	100	32	15	3000	197	824х350х430	*
Насос КМ 100-65-200 КМ 90/55	100	50	30	3000	260	850х400х470	*
Насос КМ 150-125-250 КМ 160/20	200	20	18,5	1500	195	895х430х705	*
Насос КМ 50-32-125 КМ 8/18	12,5	20	2,2	3000комб.	47	491х200х265	*
Насос КМ 65-50-160 КМ 20/30	25	32	5,5	3000	76	570х250х310	*
Насос КМП 65-50-160	25	32	5,5	3000	80	1335х250х960	*
Насос К 50-32-125 К 8/18	12,5	20	2,2	3000	80	792х300х315	*
Насос К 65-50-160 К 20/30	25	32	5,5	3000	115	865х340х375	*
Насос К 65-50-160А К 20/30А	20	30	4	3000	115	865х340х375	*
Насос К 80-50-200 К 45/55	50	50	15	3000	250	1127х458х430	*
Насос К 80-65-160 К 45/30	50	32	7,5	3000	136	942х390х428	*
Насос К 100-65-200А К 90/40	90	40	18,5	3000	270	1245х458х485	*
Насос К 100-65-250 К 90/85	100	80	45	3000	485	1390х568х605	*
Насос К 100-80-160 К 90/35	100	32	15	3000	270	1245х458х485	*
Насос К 150-125-315 К 160/30	160	30	37	3000	427	1380х525х705	*
Насос К 200-150-250 К 290/18	290	18	31,5	1500	570	1400х525х725	*
Насос К 200-150-315 К 290/30	315	32	45	1500	425	1667х785х600	*
Насос К 90/20	90	20	7,5	3000	270	1245х458х485	*

* Цены уточняйте у менеджеров

Допускаемое давление на входе в насос - 6 кГс/см2 (могут быть использованы как повысительные).

Проточная часть изготовлена из серого чугуна.

Насосы изготавливаются с подачей от 3 до 480 м3/ч и напором от 3,5 до 125м и предназначенны для перекачивания в стационарных условиях воды, кроме морской, с рН 6 - 9, содержащей различные механические примеси не более 0,10% по объему и размером частиц не более 0,21мм.
Насос типа К предназначен для работы в стационарных условиях.

Консольные насосы К - центробежные для горячей и холодной воды (водяные насосы) производятся с различными вариантами обточки рабочего колеса (а, б, в, г).
Направление вращения - по часовой стрелке, если смотреть со стороны электропривода.
В конструкция насосов предусмотрены отверстия для отвода протечек воды через торцовое (сальниковое)  уплотнение.

Пример условного обозначения насосного агрегата:

К80-50-200 а/4-5 УХЛ4
К - тип насоса - консольный насос, центробежный
80 - диаметр всасывающего патрубка, мм,
50 - диаметр напорного патрубка, мм,
200 - номинальный диаметр рабочего колеса, мм,
а - первая обточка рабочего колеса,
/4 - частота вращения 1500 об/мин.,
-5 - с торцовым уплотнением,
УХЛ4 - климатическое исполнение и категория размещения.

Во время изготовления консольного насоса К используется современное высокотехнологичное оборудование, что позволяет выпускать насос  высокого качества.

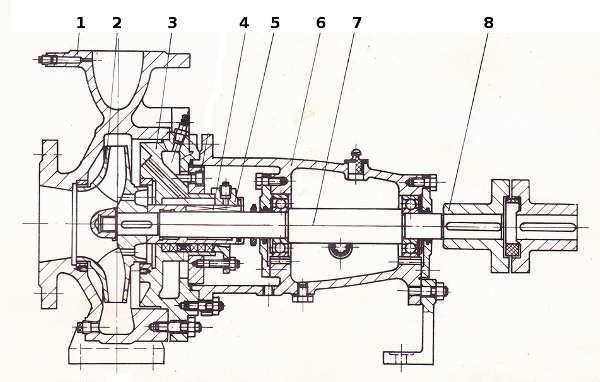

1 - Корпус насоса,  2 - рабочее колесо, 3 - корпус уплотнения, 4 - уплотнение (сальниковое или торцовое), 5 - крышка уплотнения, 6 - кронштейн, 7 - вал, 8 - муфта.

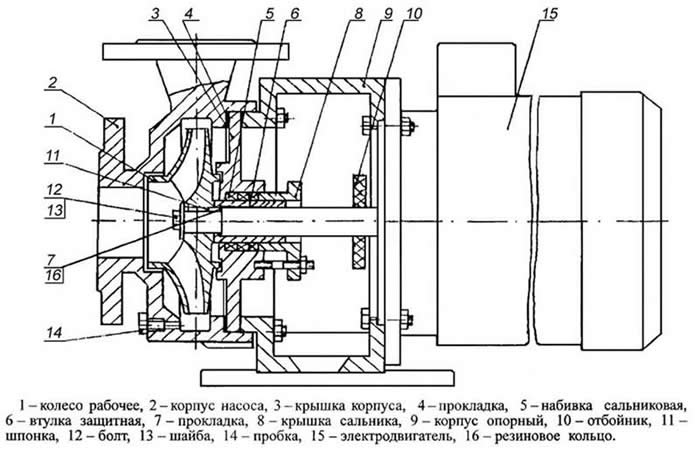

Насос консольный моноблочный типа КМ - моноблочный насос с односторонним подводом жидкости к рабочему колесу закрытого типа. Насос консольный моноблочный имеет рабочее колесо, которое насажено непосредственно на удлиненный конец вала специального асинхронного электродвигателя. Моноблочный насос типа КМ имеет широкую область применения.

Насос КМ  повсюду используется на насосных станциях водоснабжения. Промышленная и городская  насосная станция использует насос КМ  для перекачивания воды и нейтральных жидкостей, сельская насосная станция оснащается насосом для осушения, орошения и ирригации земельных угодий. Также используется в топливораздаточных системах автозаправочных станций (АЗС).

Климатическое исполнение и категория размещения - У3.

Перекачиваемые среды - пресная вода (техническая и питьевая) и невзрывоопасные жидкости, сходные с водой по вязкости (до 36 сСт), плотности  и химической активности; с pН от 6 до 9%.

Температура перекачиваемых сред:

- при одинарном сальниковом уплотнении вала - от 273К до 358К (от 0°С до + 85°С).
-  при торцовом уплотнении вала - от 273К до 388К (от 0°С до + 105°С);

Допускаемое давление на входе в насос:
- для насосов с сальниковым уплотнением - 3,5 атм.
- для насосов с торцовым уплотнением - 6 атм.

Содержание механических примесей:
размер частиц - не более 0,2 мм.
по массе - не более 0,15%;
Жидкость не должна содержать золы, волокнистых материалов, песка, шлака и других наполнителей.

Допускаемая вакуумметрическая высота всасывания насоса консольного моноблочного - до 5:7 м.

Материалы исполнения узлов проточной части насоса КМ:
корпус, рабочее колесо - чугун марки СЧ20 или чугун марки СЧ25,
вал - Сталь 35-3ГП.

Уплотнение вала насоса - одинарное торцовое уплотнение  или сальник с мягкой набивкой.

Условия эксплуатации консольного насоса КМ: условия перекачивания среды - стационарные; может работать как с подпором так и с разрежением на входе.
Насосы КМ в соответствии с общепринятыми классификациями относятся:
- по принципу действия - центробежные, динамические, лопастные, с выходным потоком на выходе из рабочего колеса радиального типа (рабочее колесо - закрытотго типа).
- по конструктивному признаку - консольные (в отличие от насосов типа К, рабочее колесо находится непосредственно на валу приводящего электродвигателя  специальной конструкции или на промежуточном валу, который также крепится на валу обычного электродвиигателя фланцевого или комбинированного монтажного исполнения).

Также выпускаются моноблочные насосы КМ специального назначения:
- пищевых продуктов
- легких нефтепродуктов (насос КМН),
- для перекачивания химически активных сред (насос ХМ),
- другие моноблочные насосы для различных сред. Большая часть бытовых насосов производится в моноблочном исполнении.



Преимущества и недостатки насоса моноблочного КМ по сравнению с консольным насосом  типа К.
Недостатки:
- рабочее колесо крепится непосредственно на вал электродвигателя. В случае некачественного изготовления, может выйти из строя дорогостоящий электродвигатель.

Преимущества:
- меньшее количество запасных частей (отсутствует муфта, кронштейн);
- насосный агрегат КМ гораздо меньше по размеру аналогичного насоса типа К;
- более низкое потребление электроэнергии из-за отсутствия потерь в муфте и подшипниках насоса;
- нет небходимости производить центровку насоса и электродвигателя.

Насосы КМ вместе с насосами типа К находят применение практически во всех областях промышленности, в жилищно-коммунальной отрасли, в сельском  хозяйстве и многих других областях.
