VENTS

Воздушные теплообменники LEWT

LEWT
Цена гр.
LEWT-Bausatz
53 368
LEWT-A
15 750
LEWT-MU
648
LEWT-S+F
18 249
LEWT-E+M
20 353

Воздушный грунтовый тепло обменник LEWT способствует значительному увеличению энергоэффективности вентиля ционных установок с функцией рекуперации тепла.

Преимущества– Дополнительный подогрев в холодное время года без дополнительных энергозатрат. – Предупреждение обледенения теплообменника. – Приятное охлаждение в жаркие дни. – Дополнительный подогрев приточного воздуха становится необходим только при очень низкой тем пературе окружающей среды. – Полный комплект согласованных друг с другом компонентов.

Принцип действия
В основе принципа действия воздушного грунтового тепло обменника LEWT лежит относи тельная стабильность темпера туры под землей независимо от времени года. Наружный воздух поступает в вентиляционную установку через проложенную на глубине от 1,2 до 1,5 м трубу грунтового коллектора (общая длина коллектора 40 м).
Благодаря этому:
В холодное время года
Предварительный нагрев хо лодного наружного воздуха на температуру до 14 K. Благода ря этому поступающий в венти ляционные установки внешний воздух имеет температуру бо лее 0 °C, что исключает воз можность обледенения. Резуль тат: увеличение эффективно сти рекуперации тепла и повы шение температуры приточного воздуха. Дополнительный на грев необходим при очень низ ких температурах окружающей среды.В жаркие летние дни Воздушный грунтовый тепло обменник обеспечивает охлаж дение наружного воздуха и вместе с ним снижение темпе ратуры в помещении. В переходный период Подача приточного воздуха осу ществляется или через грунто вый коллектор, или через над земное впускное отверстие. Пе реключение способов подачи приточного воздуха происходит в зависимости от определяемой термостатами температуры окру жающей среды. Электрический обводной клапан автоматически контролирует оп тимальный приток воздуха. Благодаря этому поступающий в вентиляционную установку на ружный воздух энергетически оп тимизирован, что способствует экономии энергии, а также фор мированию комфортного клима та в помещении.
Указания по планировке
Чтобы обеспечить как можно более эффективную передачу тепла теплообменник должен быть установлен в земле на глубине не менее 1,2 м, где на протяжении всего года наблю дается относительно посто янная температура в пределах 8 °C. С увеличением глубины залегания температура грунта плавно увеличивается, стано вясь одновременно с этим бо лее стабильной. При установке теплообменника следует обеспечить необходи мый для стока конденсата ук лон величиной не менее 2%. Для увеличения эффективности теплопередачи теплообменник следует устанавливать на песча ную подушку. При параллельной прокладке труб коллектора рас стояние между ними должно быть не менее 1 м. Для минимизации потерь дав ления минимальный радиус из гиба трубы должен составлять не менее 1 м.
Способ поставки
В соответствии с порядком монтажа, а также для оптими зации транспортировки воз душные грунтовые тепло обменники LEWT поставляются в виде набора комплектующих элементов. Набор комплектую щих элементов состоит из трех модулей, описание которых бу дет приведено ниже. Согласованные друг с другом компоненты образуют единую систему. Это гарантирует про стой, быстрый и точный мон таж, а также эксплуатационную надежность. Комплект LEWT № 2977

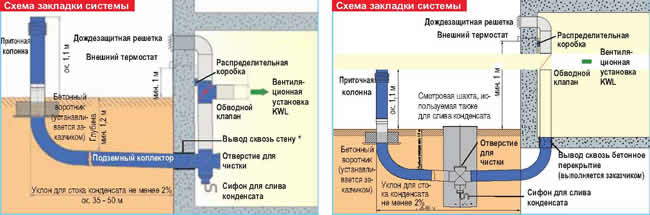

Принципиальная схема закладки в зданиях с подвальным этажом.
Труба коллектора должна входить в здание через отвер стие в стене ниже уровня грунта.
Принципиальная схема закладки в зданиях без подвального этажа. Труба коллектора заводится в здание через отверстие в фунда ментной плите. Рекомендуется дополнить систему ревизионной шахтой.


Воздушные теплообменники LEWT Комплект поставки – технические характеристики

Труба грунтового коллектора и вывод через стену LEWTE+M
Описание Эластичная труба грунтового кол лектора, гофрированная снаружи и гладкая внутри. Отличается низким сопротивлением воздушному пото ку. Внешний диаметр O 200 мм. Коэкструдированный соединитель ный патрубок из физиологически и токсикологически безопасного по лиэтилена. Антибактериальное и антистатическое покрытие внут ренних поверхностей труб. Разра ботаны специально для прокладки под землей. Простая процедура чистки, трубы соответствуют нормам DIN 19466 (VDI 6022). Абсолютное отсутствие запаха. Ка чество класса 1a исключает выде ление вредных веществ. Трубы из полиэтилена высокой плотности отличаются в два раза большей теплопроводностью по сравнению с полипропиленовыми трубами того же диаметра и с той же толщиной стенок, и в 2,5 раза – по сравнению с трубами из поли винилхлорида. Поставляются бухтами 2 x 25 м. В комплект поставки входят полипро пиленовый вывод сквозь стену (диа метр 200, посыпан песком), фасон ные уплотняющие кольца, соедини тельные муфты и прокладки. При правильной установке грунто вый коллектор, вывод сквозь стену и фасонные уплотняющие кольца имеют степень защиты IP 67.
Дополнительная соедини тельная муфта
+ 2 шт. уплотнительных кольца. LEWTMU № 2971
Приточная колонна LEWT-A с фильтром, предназначенная для подачи приточного воздуха
Описание Предназначена для подачи при- точного воздуха, отличается приятным современным дизай- ном и изготавливается из не- ржавеющей стали. Приточная колонна и труба грунтового коллектора просто вставляются друг в друга. Фиксация с опорной или несу- щей плитой – по сухому спосо- бу строительства или бетони- рование. Все компоненты изготавливают- ся из нержавеющей стали. Имеет интегрированный конус- ный воздушный фильтр класса G3, препятствующий проникно- вению в помещение пыли, на- секомых и т.д. Фильтр извлекается для чистки или замены одним движением руки после снятия защитной головки.
Комплектующие
Сменный воздушный фильтр (комплект = 3 шт.)
Блок управления и фасонные элементы LEWT-S+F
Описание
Автоматическое включение по дачи наружного воздуха через грунтовый коллектор или непо средственно через впускное от верстие в зависимости от опре деляемой термостатами темпе ратуры окружающей среды. Температурный диапазон, при котором подача приточного воздуха осуществляется непо средственно через впускное от верстие, регулируется термо статом. Ручной выбор наиболее пред почтительного режима работы.
Комплект поставки
Обводной клапан диаметром 200 мм с сервоприводом (230 В); предназначен для монтажа в вертикальном положении на крестовине. Крестовина для установки на вывод сквозь стену. Ревизион ное отверстие, резервуар для сбора конденсата, сифон, за глушка. Дождезащитная решетка RAG, используемая в качестве щит ка на впускном отверстии. Пре пятствует проникновению в по мещение дождя, мелких живот ных и насекомых.Задающее устрой ство и термостат, используемые для автоматического и ручного управле ния обводным клапаном. Пред назначены для установки в за щищенных от атмосферных осадков месте на северной стороне здания на высоте 1 м. Размеры в мм: Ш 200 x В 90 x Г 70 Распределитель ная коробка с двойным вы ключателем с ре жимами: – Автоматический режим управления термостатом – Ручной режим с подачей через теплообменник – Ручной режим подачи наружно го воздуха. Размеры в мм: Ш 110 x В 180 x Г 100
Комплектующие
Сменный воздушный фильтр (комплект = 3 шт.) ELF-LEWT-A № 2975
Блок управления и фасонные элементы LEWT-S+F
Описание.
Автоматическое включение подачи наружного воздуха через грунтовый коллектор или непосредственно через впускное от верстие в зависимости от опре деляемой термостатами темпе ратуры окружающей среды. Температурный диапазон, при котором подача приточного воздуха осуществляется непо средственно через впускное от верстие, регулируется термо статом. Ручной выбор наиболее пред почтительного режима работы.
Комплект поставки
Обводной клапан диаметром 200 мм с сервоприводом (230 В); предназначен для монтажа в вертикальном положении на крестовине. Крестовина для установки на вывод сквозь стену. Ревизион ное отверстие, резервуар для сбора конденсата, сифон, за глушка. Дождезащитная решетка RAG, используемая в качестве щит ка на впускном отверстии. Пре пятствует проникновению в по мещение дождя, мелких живот ных и насекомых.Задающее устрой ство и термостат, используемые для автоматического и ручного управле ния обводным клапаном. Пред назначены для установки в за щищенных от атмосферных осадков месте на северной стороне здания на высоте 1 м. Размеры в мм: Ш 200 x В 90 x Г 70 Распределитель ная коробка с двойным вы ключателем с ре жимами: – Автоматический режим управления термостатом – Ручной режим с подачей через теплообменник – Ручной режим подачи наружно го воздуха. Размеры в мм: Ш 110 x В 180 x Г 100
