Канальные вентиляторы высокого давления RADAX® VAR Специфические указания

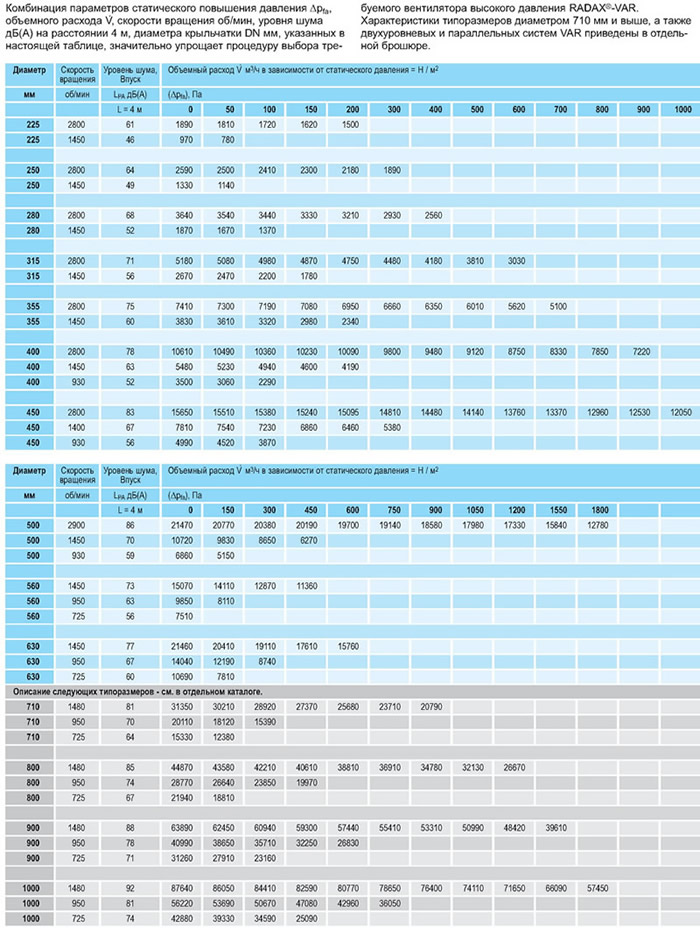

Характеристики
RADAX®-VAR – серия канальных
круглых вентиляторов высокого
давления, которые идеально
вписываются за счет своих преимуществ между осевыми и радиальными вентиляторами.
Полуосевая крыльчатка с неподвижным спрямляющим аппаратом соединены так, что высокое
давление и расход воздуха достигаются при высоком КПД.
Режим потока
Осевой режим потока позволяет
уменьшить потери и тем самым
повысить КПД вентилятора. Для
монтажа центробежных вентиляторов требуются отводы и фасонные
изделия, из за которых увеличивается сопротивление. Таким образом снижаются затраты на монтаж
и экономится энергия.
Корпус
Корпус в виде трубы с фланцами с
обеих сторон согласно DIN 24155-3
с интегрированным набором направляющих лопаток и крепления-
ми двигателя из оцинкованной стали. Типы с n=2800 об/мин (типо-
размер 400, 450, 500, а также все
модификации типоразмера 630)
имеют сварной оцинкованный корпус. Клеммная коробка (IP 55) снаружи на корпусе.
Крыльчатка
Полуосевая крыльчатка с 8 загнутыми лопатками. До типоразмера 355 из пластика; у типов с
n = 2800 об/мин (типоразмер
355, а также всех типоразмеров
400 – 630) из оцинкованной стали. По запросу поставляется
алюминиевая (за дополнительную плату).
Высокий КПД, низкий шум при
работе, высокая коррозионная
стойкость, малые вибрации хода,
благодаря динамическому балансированию согласно DIN ISO
1940, степень качества G 6.3.
Температура среды
Серийные модификации могут
применяться в диапазоне от - 30
°C до минимум +40 °C. См. также
на страницах каталога. Разрешение на использование для высоких длительных температур возможно по запросу.
Взрывозащита
Взрывозащищенные типы соответствуют группе устройств II, ка-
тегории 2G для работы в зонах 1
и 2. Согласно директиве EG
94/9/EG предписан увеличенный
воздушный зазор, который ведет
к снижению мощности приблизи-
тельно на 10%.
Направление подачи воздуха
Направление подачи воздуха
вентилятором постоянно, однако
определяется способом монтажа. Правильные направления
вращения двигателя и подачи
воздуха обозначены стрелками
на корпусе вентилятора.
Монтаж.

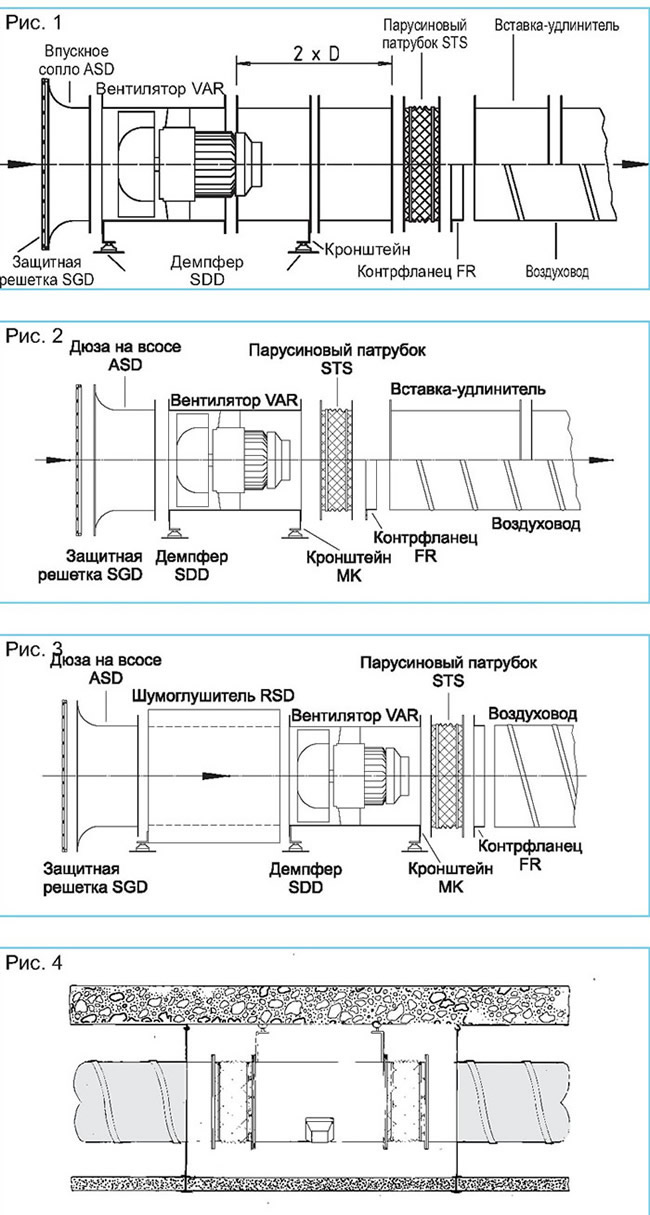

Для достижения данных значений мощности при свободном
выпуске необходимы отрезок
воздуховода длиной в 2 диаметра воздуховода и при промежуточном положении в воздуховоде
соответствующая прямая труба
(со стороны впуска и нагнетания)
(рис. 1).
Вентиляторы RADAX®-VAR могут
быть установлены в любом положении. Если корпус имеет отверстие для слива конденсата,
обратите внимание на его положение при монтаже.
При установке вентилятора под
открытым небом, во влажном и
сыром помещении или с вертикальным положением вала обязательно укажите это при заказе.
Место монтажа и крепление
должно быть подобрано таким
образом, чтобы вентилятор был
установлен надежно и без перекосов.
Установка
Во избежание передачи колебаний рекомендуется применение
демпферов (доп. оборудование
SDD, SDZ). Двигатели большого
конструктивного размера могут
иметь выступ сзади и создавать
неравномерную нагрузку из-за
большого веса. Для равномерного распределения массы необхо-
димо использовать трубу-удлинитель VR.. (комплектующие)!
Примеры монтажа
Горизонтально
– Рис. 2
Свободный впуск, работа со стороны нагнетания. Крепление на
потолке, стене или на полу.
Рис. 3
Свободный впуск, работа со
стороны нагнетания с шумоглушителем между фланцами. Для уменьшения мощности шума со стороны впуска и
нагнетания можно установить
трубный шумоглушитель.
Рис. 4
Подвеска к потолку На рис. 4 продемонстрирован. пример установки для вентиляции помещения. Инсталляция
системы VAR возможна без особых дополнительных расходов
прямым подвесом на потолок
или стены. Корпус в виде трубы
с фланцами с обеих сторон (согласно DIN 24155-3) разработан
для прямого монтажа в воздуховоды в поток воздуха.

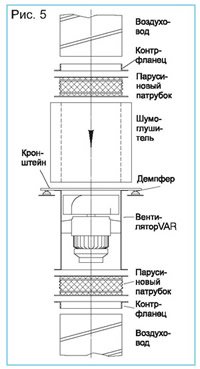

Рис. 5
Вертикально Установка в воздуховод с шумоглушителем со стороны
впуска. Крепление на стену.
Элементы должны подвешиваться раздельно согласно
весу и положению. Для облегчения ревизий не рекомендуется монтировать вентилятор
последним элементом кон-
струкции.
