Классификация и конструктивные исполнения радиальных вентиляторов

I. В зависимости от величины полного давления различают вентиляторы:

  • низкого давления - создают полное давление до 1000 Па
  • среднего давления - создают полное давление от 1000 до 3000 Па
  • высокого давления - создают полное давление от 3000 до 12000 Па.

II. В зависимости от величины окружной скорости на рабочем колесе вентиляторы делятся на классы:

  • к первому классу относятся вентиляторы с загнутыми вперед лопатками при u<30 м/с и вентиляторы с загнутыми назад лопатками при u<50 м/с
  • ко второму классу относятся вентиляторы с загнутыми вперед лопатками при u>30 м/с и вентиляторы с загнутыми назад лопатками при u>50 м/с

III. В зависимости от направления вращения вентиляторы изготавливаются правого или левого вращения. Вентиляторы правого вращения с колесом, вращающимся по часовой стрелке, левого вращения - с колесом, вращающимся против часовой стрелки, если смотреть со стороны всасывающего отверстия вентилятора.

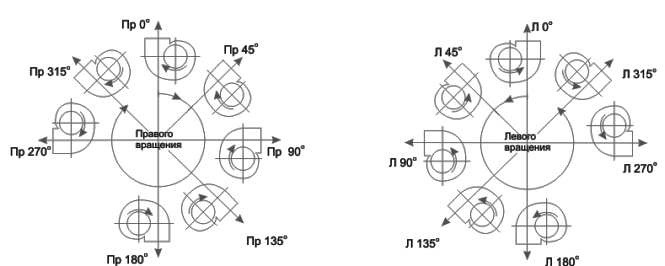

Схемы разворотов радиальных вентиляторов

Вентиляторы от №2,5 до №12,5 включительно, изготавливаются с поворотными корпусами, допускающими их установку в любое из положений, а номера выше 12,5 изготавливаются с поворотными корпусами по заказу потребителей. Положение спирального корпуса вентилятора определяют углом поворота относительно исходного нулевого положения. Углы поворота корпуса отсчитываются по направлению вращения рабочего колеса в соответствии с чертежом.

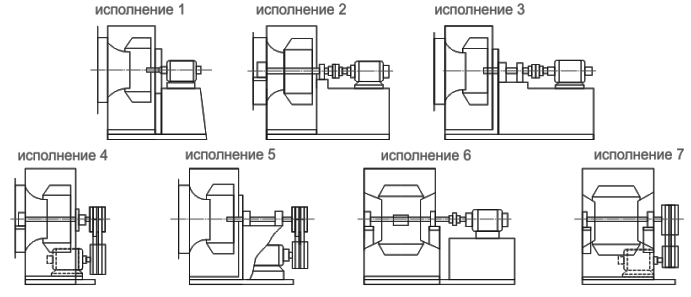

IV. В зависимости от расположения привода различают 7 конструктивных исполнений вентиляторов:

Конструктивные исполнения радиальных вентиляторов

    • 1-е, рабочее колесо вентилятора посажено непосредственно на вал электродвигателя
    • 2-е, вал с рабочим колесом укреплен в подшипнике и соединен муфтой с электродвигателем
    • 3-е, вал с рабочим колесом укреплен в двух подшипниках и соединен муфтой с электродвигателем
    • 4-е, вал с рабочим колесом укреплен в подшипнике и соединен с электродвигателем клиноременной передачей
    • 5-е, вал с рабочим колесом укреплен в двух подшипниках и соединен с электродвигателем клиноременной передачей
    • 6-е, вентилятор двухстороннего всасывания, у которого вал с рабочим колесом укреплен в двух подшипниках и соединен муфтой с электродвигателем
    • 7-е, вентилятор двустороннего всасывания, у которого вал с рабочим колесом укреплен в двух подшипниках и соединен с электродвигателем клиноременной передачей.
