КОНВЕКТОРЫ ОТОПИТЕЛЬНЫЕ СО СДВОЕННЫМ ПО ВЕРТИКАЛИ ТЕПЛООБМЕННИКОМ


КОНВЕКТОРЫ ОТОПИТЕЛЬНЫЕ СО СДВОЕННЫМ ПО ВЕРТИКАЛИ ТЕПЛООБМЕННИКОМ

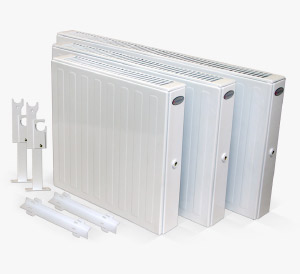

Стальные конвекторы «Термія»

  • Приборы предназначены для монтажа нa неровные поверхности стен или в условиях, когда трубы и фитинги не позволяют произвести инсталляцию прибора в плотную к стене. Также возможна установка конвекторов при помощи специальных опор (поставляются отдельно) на поверхность пола.
  • Эффективная работа конвекторов при установке конвекторов на расстоянии от стены обеспечивается наличием задней панели.
  • В номенклатуре представлены приборы обычного и антивандального исполнения корпуса.

Технические характеристики отопительных конвекторов

Модель

Высота, см

Длина, см

Глубина, см

Межцентровое
расстояние, см

Объём теплоносителя, дм3

Масса нетто, кг

КСК-2 40/30 НБ 2В, НБАВ 2В

41

36

8,5

9,0

0,34

5,4

КСК-2 40/40 НБ 2В, НБАВ 2В

45

0,42

6,8

КСК-2 40/60 НБ 2В, НБАВ 2В

65

0,58

9,5

КСК-2 40/80 НБ 2В, НБАВ 2В

85

0,75

12,2

КСК-2 40/100 НБ 2В, НБАВ 2В

105

0,9

14,9

КСК-2 40/120 НБ 2В, НБАВ 2В

124

1,06

17,7

КСК-2 40/140 НБ 2В, НБАВ 2В

143,6

1,22

20,4

КСК-2 40/160 НБ 2В, НБАВ 2В

163,2

1,38

23,1

КСК-2 40/180 НБ 2В, НБАВ 2В

183

1,74

25,8

КСК-2 40/200 НБ 2В, НБАВ 2В

202,5

1,92

28,5

Номинальный тепловой поток отопительных конвекторов при различных значениях теплового напора

Модель

Номинальный тепловой поток (тепловая мощность), кВт

30°С
(55/45/20)*

42,5°С
(70/55/20)

45°С
(70/60/20)

50°С
(75/65/20)

60°С
(90/70/20)

70°С
(95/85/20)

КСК-2 40/30 НБ 2В, НБАВ 2В

0,16

0,22

0,24

0,28

0,35

0,43

КСК-2 40/40 НБ 2В, НБАВ 2В

0,25

0,33

0,36

0,42

0,52

0,64

КСК-2 40/60 НБ 2В, НБАВ 2В

0,38

0,51

0,55

0,63

0,8

0,98

КСК-2 40/80 НБ 2В, НБАВ 2В

0,51

0,69

0,74

0,86

1,08

1,32

КСК-2 40/100 НБ 2В, НБАВ 2В

0,66

0,89

0,96

1,11

1,4

1,71

КСК-2 40/120 НБ 2В, НБАВ 2В

0,81

1,09

1,17

1,35

1,7

2,08

КСК-2 40/140 НБ 2В, НБАВ 2В

0,95

1,29

1,39

1,59

2,02

2,46

КСК-2 40/160 НБ 2В, НБАВ 2В

1,09

1,48

1,59

1,84

2,32

2,83

КСК-2 40/180 НБ 2В, НБАВ 2В

1,24

1,67

1,81

2,08

2,62

3,20

КСК-2 40/200 НБ 2В, НБАВ 2В

1,39

1,88

2,03

2,34

2,95

3,60



Примечание:

* - значение теплового напора при температуре на входе и выходе приборов соответственно 55 °С и 45°С, и температуре воздуха в отапливаемой комнате 20°С. Данное определение теплового напора справедливо и для других его значений.

Условные обозначения:

КСК-2 40/хх у 2В – конвектор стальной отопительный «Термія» с настенной установкой на кронштейны, со сдвоеным по вертикали теплообменником (2В), где хх – длина прибора, y – вариант исполнения.
