ЭЛЕКТРОКАЛОРИФЕРЫ КАНАЛЬНЫЕ ДЛЯ СИСТЕМ ВЕНТИЛЯЦИИ
ЭЛЕКТРОКАЛОРИФЕРЫ КАНАЛЬНЫЕ ДЛЯ СИСТЕМ ВЕНТИЛЯЦИИ

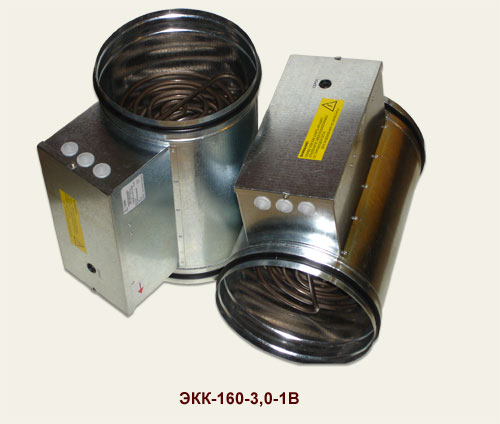

Электрокалориферы канальные, производства ОАО «Маяк», предназначены для нагрева воздуха в системах приточной вентиляции зданий. Электрокалориферы монтируются в воздуховодах и обеспечивают эффективный нагрев воздушной массы в системе.
По направлению движения воздушной массы перед калорифером рекомендуется устанавливать фильтр. Для уменьшения непроизводительных потерь тепла электрокалорифер следует покрывать слоем термостойкой изоляции. Для обеспечения безопасной работы изделия оснащены двумя специальными ограничителями температуры:
· с самовозвратом, температура срабатывания 50 0С.
· с принудительным возвратом в исходное состояние, температура срабатывания 120 0С.
Конструкция электрокалорифера предусматривает его установку в любом пространственном положении с учетом свободного доступа к кнопке ручного перезапуска ограничителя температуры.
Для увеличения плотности соединения электрокалориферов с воздуховодами в конструкции предусмотрены пазы с Т-образными резиновыми уплотнителями.
Корпус электрокалорифера выполнен из высококачественной оцинкованной стали. В качестве нагревательного элемента используются трубчатые электонагреватели (ТЭН), выполненные из термостойкой нержавеющей стали.
Электрокалориферы предназначены для работы в закрытом пространстве при температурах окружающего воздуха от -30 °С до +50 °С. Минимальная скорость воздуха через калорифер 1,5 м/с. При работе электрокалорифера для предотвращения перегрева тепловых элементов расход воздуха через калорифер должен всегда поддерживаться выше минимально возможного.
Технические характеристики
Модель |
Диаметр, мм |
Длина, мм |
Мощность, кВт |
Напряжение электропитания, В |
Количество фаз сети питания |
Количество и мощность ТЭН |
Соединение ТЭН |
Суммарное потребление тока, А |
Масса, кг |
ЭКК-125-1,2-1В |
125 |
325 |
1,2 |
220 |
1 |
1х1,2 |
- |
5,5 |
2,0 |
ЭКК-125-1,6-1В |
125 |
325 |
1,6 |
220 |
1 |
2х0,8 |
парал. |
7,3 |
2,0 |
ЭКК-125-2,4-1В |
125 |
325 |
2,4 |
220 |
1 |
2х1,2 |
парал. |
11,0 |
2,0 |
ЭКК-160-2,4-1В |
160 |
400 |
2,4 |
220 |
1 |
2х1,2 |
парал. |
11,0 |
2,5 |
ЭКК-160-3,0-1В |
160 |
400 |
3,0 |
220 |
1 |
2х1,5 |
парал. |
13,8 |
2,5 |
ЭКК-160-4,5-2В |
160 |
400 |
4,5 |
2х380 |
2 |
3х1,5 |
парал. |
11,8 |
3,0 |
ЭКК-160-6,0-2В |
160 |
500 |
6,0 |
2х380 |
2 |
4х1,5 |
парал. |
15,8 |
3,5 |
ЭКК-200-3,0-1В |
200 |
400 |
3,0 |
220 |
1 |
2х1,5 |
парал. |
13,8 |
5,0 |
ЭКК-200-4,5-2В |
200 |
400 |
4,5 |
2х380 |
2 |
3х1,5 |
парал. |
11,8 |
6,0 |
ЭКК-200-6,0-2В |
200 |
400 |
6,0 |
2х380 |
2 |
3х2,0 |
парал. |
15,8 |
6,0 |
ЭКК-250-3,0-1В |
250 |
400 |
3,0 |
220 |
1 |
2х1,5 |
парал. |
13,8 |
6,0 |
ЭКК-250-4,5-2В |
250 |
400 |
4,5 |
2х380 |
2 |
3х1,5 |
парал. |
11,8 |
7,0 |
ЭКК-250-6,0-1В |
250 |
400 |
6,0 |
2х380 |
2 |
3х2,0 |
парал. |
15,8 |
7,0 |
ЭКК-250-9,0-3В |
250 |
400 |
9,0 |
3х380 |
3 |
3х3,0 |
треуг. |
23,7 |
7,0 |
ЭКК-315-6,0-2В |
315 |
400 |
6,0 |
3х380 |
2 |
3х2,0 |
парал. |
15,8 |
8,0 |
ЭКК-315-9,0-3В |
315 |
400 |
9,0 |
3х380 |
3 |
3х3,0 |
треуг. |
23,7 |
8,0 |
ЭКК-315-12,0-3В |
315 |
400 |
12,0 |
3х380 |
3 |
3х4,0 |
треуг. |
31,5 |
8,0 |
Электрокалориферы выпускаются в соответствии с требованиями ТУ 29.7–1430777–250
